RISC-V PMP寄存器介绍

每个 PMP 区域都由一个 8 位 pmpXcfg 字段描述，与一个 64 位 pmpaddrX寄存器结合使用，该寄存器保存受保护区域的基地址。每个区域的范围取决于下一节中描述的寻址 （A） 模式。pmpXcfg 字段位于 64 位 pmpcfgY CSR中。

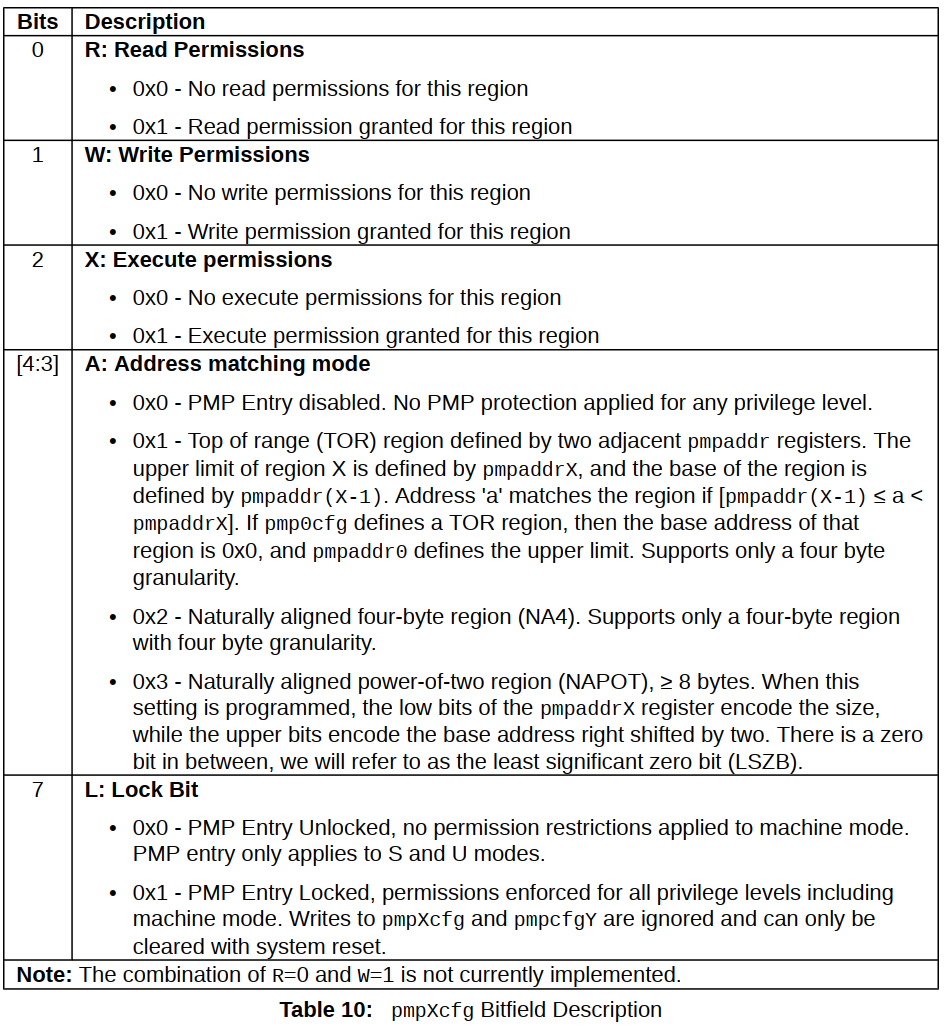

每个 8 位 pmpXcfg 字段包括一个读、写和执行位，外加一个两位地址匹配字段 A 和一个锁定位 L。允许重叠区域，其中编号最小的 PMP条目胜出该区域。

PMP 配置寄存器

对于 RV64 架构，未实现 pmpcfg1 和 pmpcfg3。这减少了占用空间，因为 pmpcfg2 已经包含 RV32 和 pmp11cfg的配置字段 pmp8cfg 和 RV64。

pmpcfgY 和 pmpaddrX 寄存器只能通过 CSR 特定指令访问，例如用于读取的 csrr 和用于写入的 csrw。

复位后，PMP 寄存器字段 A 和 L 设置为 0。RISC‑V 指令集手册第 II 卷：特权架构版本 1.10 未指定所有其他 hart状态。

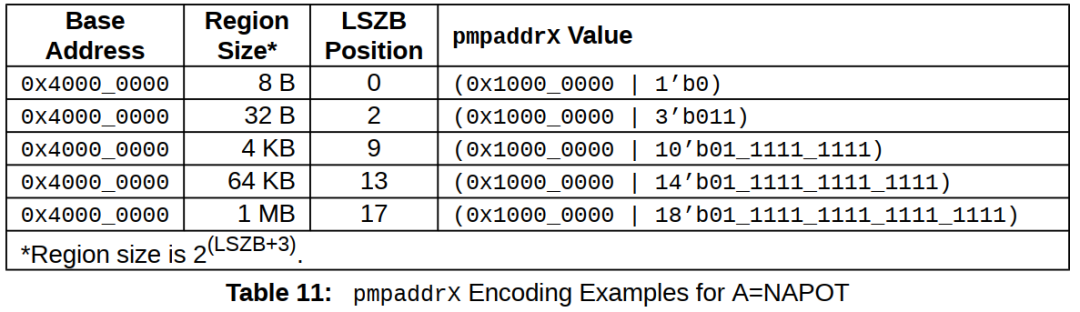

下面是一些使用 NAPOT 地址模式的例子。

PMP 地址寄存器

PMP 有 8 个地址寄存器。每个地址寄存器 pmpaddrX 都与相应的 pmpXcfg字段相关联。每个地址寄存器都包含右移两位的受保护区域的基地址，以实现最小 4 字节对齐。

根据 RISC‑V 指令集手册，第二卷：特权架构，版本 1.10，最大编码地址位为 ［55:2］
