PLIC平台级中断控制器介绍

平台级中断控制器（PLIC）

PLIC：Platform-Level Interrupt Controller.

实际上，除了CLINT管理的软件中断和定时器中断，其他的中断都是由PLIC管理的。

U54内核的平台级中断控制器 （PLIC） 最多可支持 132 个具有 7 个优先级的外部中断源。

Memory Map

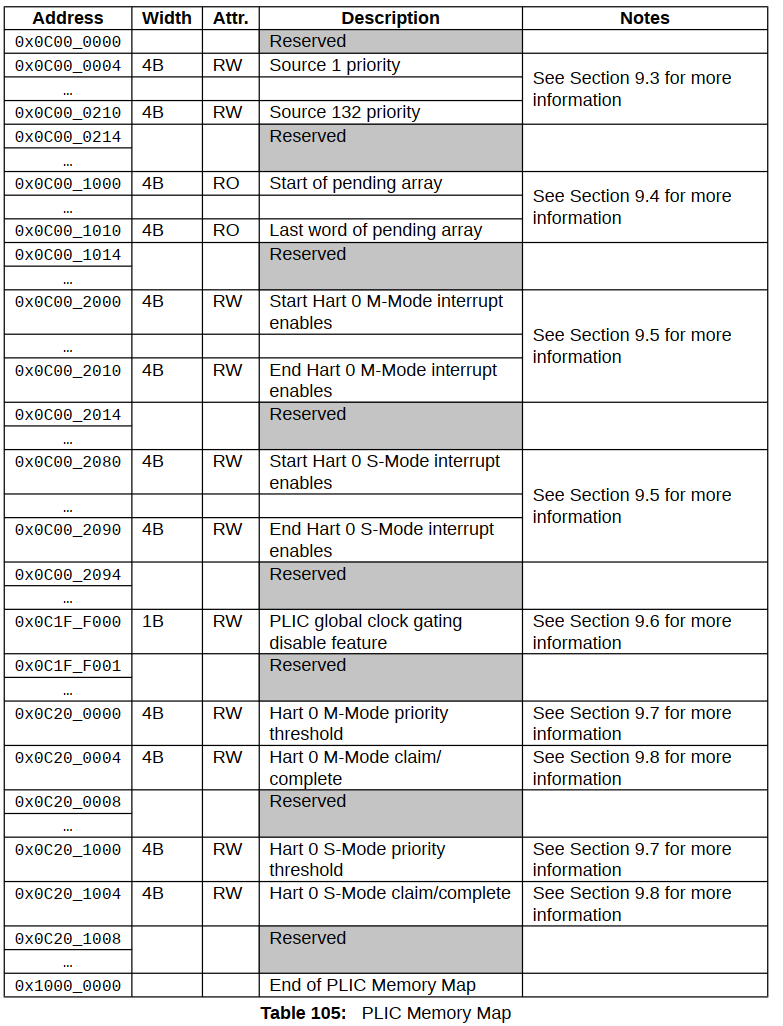

U54 内核 PLIC 控制寄存器的内存映射如表 105 所示。PLIC 内存映射仅支持对齐的 32 位内存访问。

中断源

U54内核共有 132 个全局中断源，此外还有CLINT管理的 中描述的本地中断。

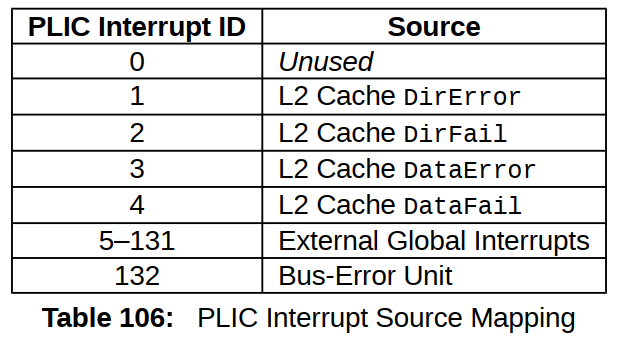

其中 127 个是外部全局中断，其余由表 106 中列出的各种片上设备驱动。表 106 描述了 U54 核心复合体上的全局中断源。

Note：在 RISC‑V 平台级中断控制器规范中，中断源 0 （ID 0） 未使用，因此第一个可用的 PLIC 中断 ID 的值为 1

中断优先级

每个 PLIC 中断源都可以通过写入其 32 位内存映射优先级寄存器来分配优先级。

U54 内核支持 7 个优先级。保留优先级值 0 表示“永不中断”并有效地禁用中断。

优先级 1 是最低的活动优先级，优先级 7 是最高的。

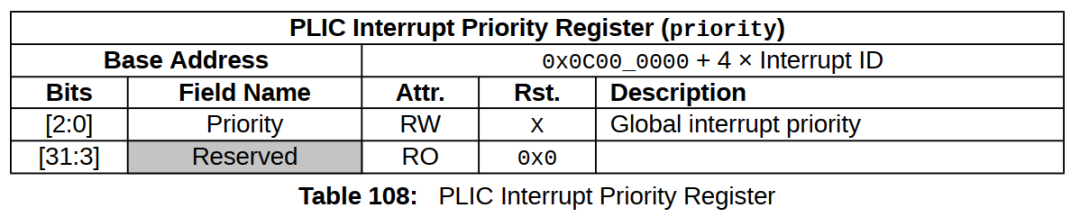

相同优先级的全局中断之间的关系由中断 ID 打破；ID 最低的中断具有最高的有效优先级。相关寄存器信息如下：
