U54内核中断控制和状态寄存器

中断控制和状态寄存器

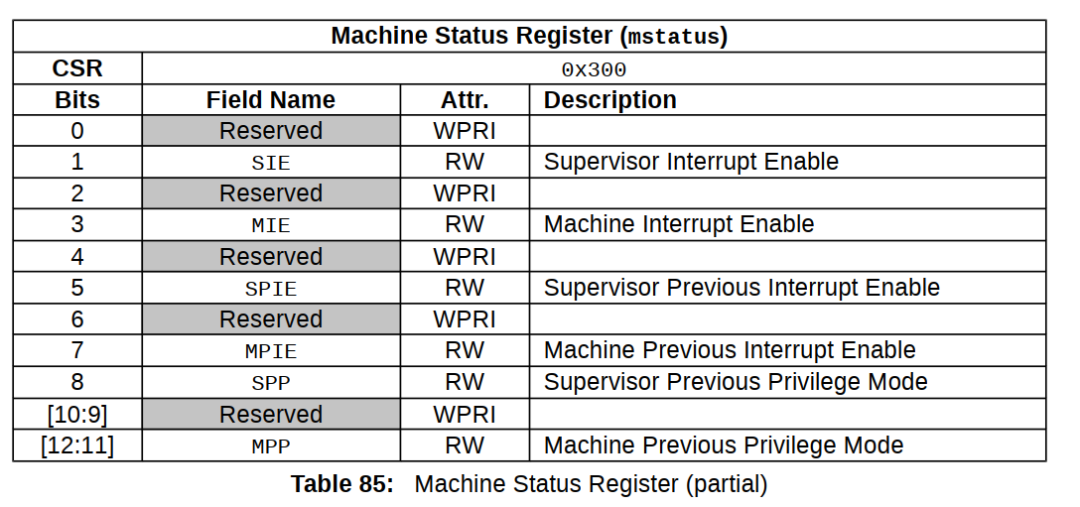

Machine Status Register （mstatus）

mstatus 寄存器跟踪并控制 hart 的当前操作状态，包括是否启用中断。

通过设置 mstatus 中的 MIE 位来启用中断。在写入 mstatus.MIE=1 之前，建议先在 mie 中开启中断。

Machine Trap Vector （mtvec）

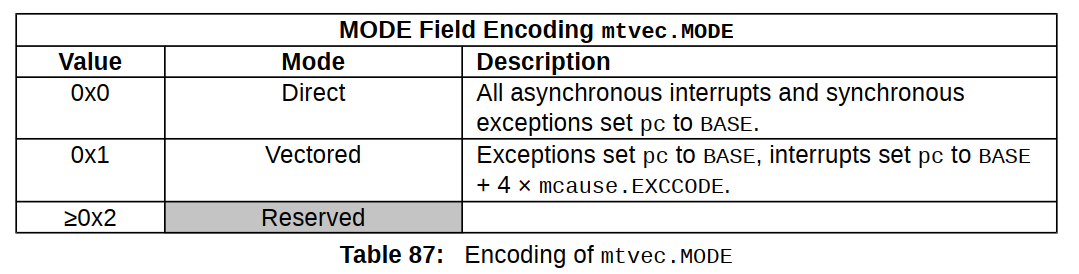

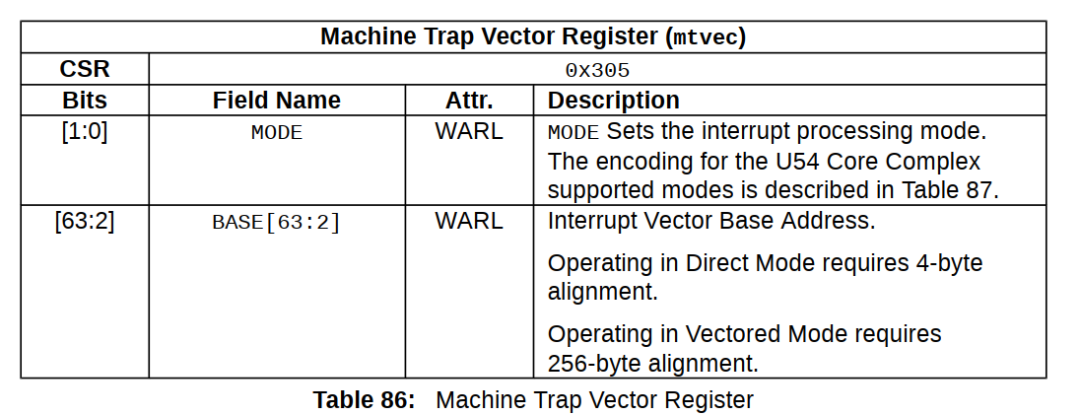

mtvec 寄存器有两个主要功能：定义陷阱向量的基地址，以及设置 U54内核处理中断的模式。对于 Direct 和 Vectored模式，中断处理模式在 mtvec 寄存器的 MODE 字段中定义。mtvec 寄存器在表 86 中描述，mtvec.MODE 字段在表 87 中描述。

Mode Direct

在直接模式下操作时，所有中断和异常都会捕获到 mtvec.BASE 地址。在陷阱处理程序内部，软件必须读取 mcause寄存器以确定触发陷阱的原因。

在直接模式下操作时，BASE 必须是 4 字节对齐的。

Mode Vectored

在向量模式下运行时，中断将 pc 设置为 mtvec.BASE + 4 ×异常代码（mcause.EXCCODE）。例如，如果发生机器定时器中断，则将 pc 设置为 mtvec.BASE +0x1C。通常，陷阱向量表填充有跳转指令，以将控制转移到特定于中断的陷阱处理程序。

在向量中断模式下，BASE 必须是 256 字节对齐的。

所有机器外部中断（全局中断）都映射到异常代码 11。因此，当启用中断向量时，pc 设置为任何全局中断的地址 mtvec.BASE +0x2C。

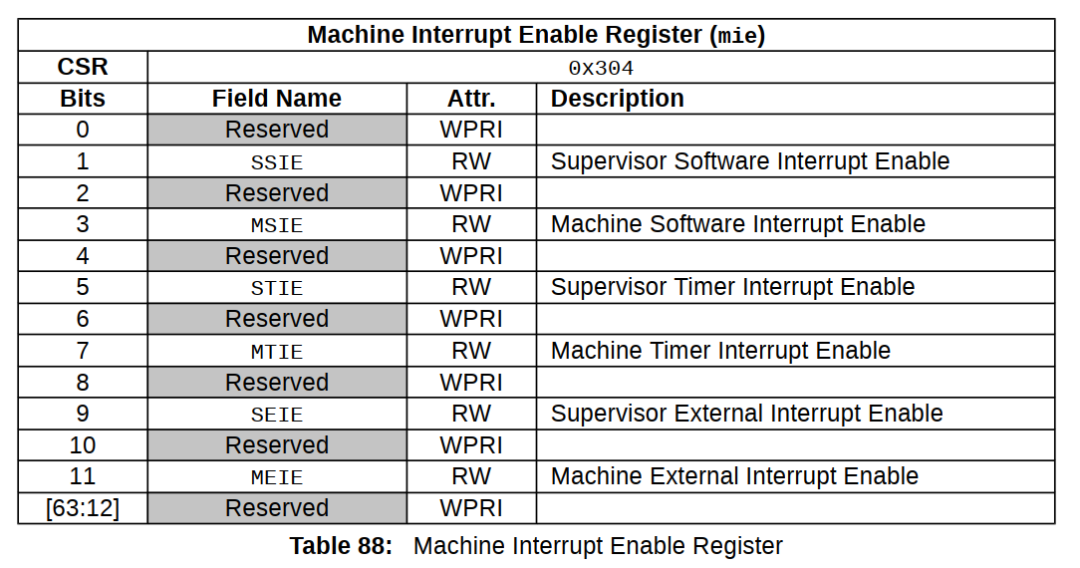

Machine Interrupt Enable （mie）

通过设置 mie 寄存器中的相应位来启用各个中断。

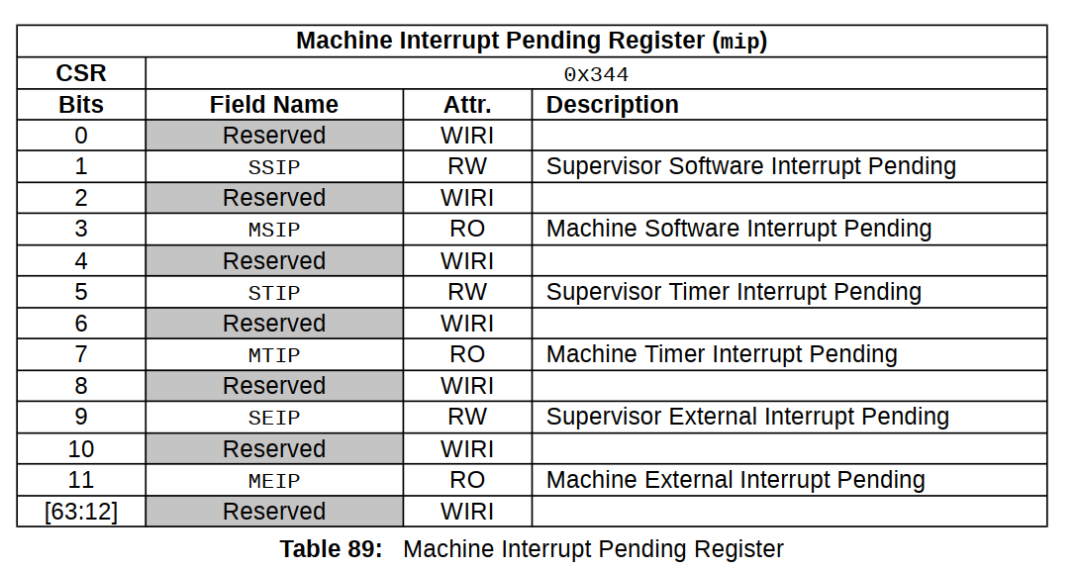

Machine Interrupt Pending （mip）

机器中断挂起 （mip） 寄存器指示当前哪些中断处于挂起状态。
