Linux reset子系统

reset子系统非常简单，与clock子系统非常类似，但在驱动实现上，reset驱动更简单。

因为clock驱动主要是时钟的实现，涉及到固定时钟、分频、门控等一些时钟的分级关系，需要弄清楚时钟树里每个时钟的关系。

而reset驱动有点相当于clock驱动的门控，它只有复位和解复位两个功能。

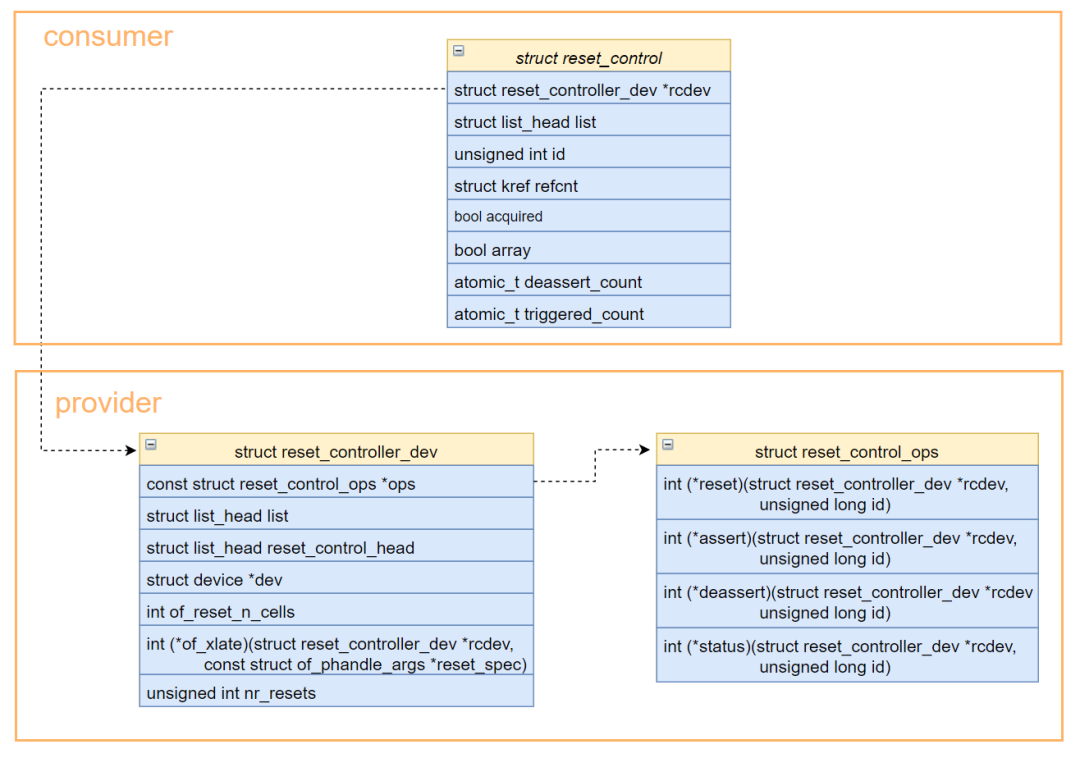

类似于clock子系统，reset子系统也分为了consumer和provider，结构体关系如下：

consumer ：

reset API接口的使用者，内核提供了统一的reset接口：

devm_reset_control_get(struct device *dev, const char *id)//获取reset句柄
reset_control_deassert(struct reset_control *rstc)//解复位
reset_control_assert(struct reset_control *rstc)//复位
reset_control_reset(struct reset_control *rstc)//先复位，延迟一会，然后解复位

struct reset_control结构体表示一个reset句柄，驱动中使用reset API，需要先获取reset句柄

provider ：

reset提供者，即reset驱动。struct reset_controller_dev结构体代表一个reset控制器，内部包含了reset操作函数集合struct reset_control_ops，注册reset驱动时，需要分配一个struct reset_controller_dev结构体，然后填充成员，最后将该结构体注册。

struct reset_controller_dev{
    const struct reset_control_ops *ops;//复位控制操作函数
    struct list_head list;//全局链表，复位控制器注册后挂载到全局链表
    struct list_head reset_control_head;//各个模块复位的链表头
    struct device *dev；
    int of_reset_n_cells;//dts中引用时，需要几个参数

    //通过dts引用的参数，解析复位控制器中相应的参数
    int (*of_xlate)(struct reset_controller_dev *rcdev, const struct of_phandle_args *reset_spec)；
    unsigned int nr_resets;//复位设备个数
}

struct reset_control_ops{
    int (*reset)(struct reset_controller_dev *rcdev, unsigned long id);//复位+解复位
    int (*assert)(struct reset_controller_dev *rcdev, unsigned long id);//复位
    int (*deassert)(struct reset_controller_dev *rcdev, unsigned long id);//解复位
    int (*status)(struct reset_controller_dev *rcdev, unsigned long id);//复位状态查询
}
