时钟子系统中clock驱动实例

clock驱动实例

clock驱动在时钟子系统中属于provider，provider是时钟的提供者，即具体的clock驱动。

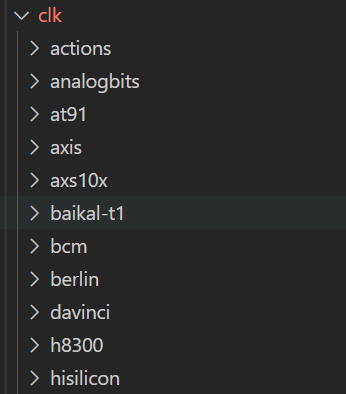

clock驱动在Linux刚启动的时候就要完成，比initcall都要早期，因此clock驱动是在内核中进行实现。 在内核的drivers/clk目录下，可以看到各个芯片厂商对各自芯片clock驱动的实现：

下面以一个简单的时钟树，举例说明一个芯片的时钟驱动的大致实现过程：

1、时钟树

通常来说，一个芯片的时钟树是比较固定的，例如，以下时钟树：

时钟树的 根节点一般是晶振时钟 ，上图根节点为24M晶振时钟。根节点下面是PLL，PLL用于提升频率。PPL0下又分频给PERI、DSP和ISP。PLL1分频给DDR和ENC。

对于PLL来说，PLL的频率可以通过寄存器设置，但通常是固定的，所以PLL属于 固定时钟 。

对PERI、DSP等模块来说，它们的频率来自于PLL的分频，因此这些模块的时钟属于 分频时钟 。

2、设备树

设备树中表示一个时钟源，应有如下属性，例如24M晶振时钟：

clocks{
 osc24M:osc24M{
  compatible = "fixed-clock";
  #clock-cells = < 0 >;
  clock-output-name = "osc24M";
  clock-frequency = < 24000000 >;
 };
};

3、驱动实现

clock驱动编写的基本步骤：

1. 实现struct clk_ops相关成员函数
2. 定义分配struct clk_onecell_data结构体，初始化相关数据
3. 定义分配struct clk_init_data结构体，初始化相关数据
4. 调用clk_register将时钟注册进框架
5. 调用clk_register_clkdev注册时钟设备
6. 调用of_clk_add_provider，将clk provider存放到of_clk_provider链表中管理
7. 调用CLK_OF_DECLARE声明驱动
