【蓝桥杯嵌入式】第五章 LCD

第一节 硬件解读

蓝桥杯嵌入式的LCD并没有提供原理图，所以也没有什么可以讲解的，如果有需要，请联系我们微信公众号管理员，谢谢。微信搜索：撞上电子微信公众号即可。

第二节 CubeMX配置

本教程在上一章教程上修改得到，望知晓。

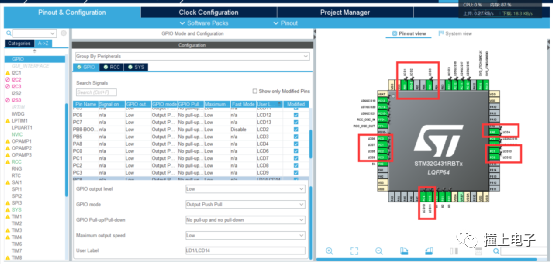

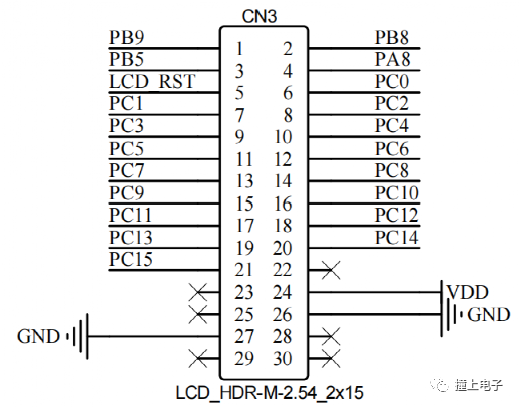

第一步：在配置LED的时候，我们配置了PC8~PC15共8个引脚，这8个引脚和LCD是共用了，所以我们无需配置，接下来，我们只需要配置PB9，PB8，PB5，PA8，PC0，PC1，PC2，PC3，PC4，PC5，PC6，PC7为输出模式即可，最后打上用户标签，具体如下：

第三节 MDK代码

第一步：如下图，找到比赛提供的以下3个文件，并添加到工程中，添加方法请参照LED章节。

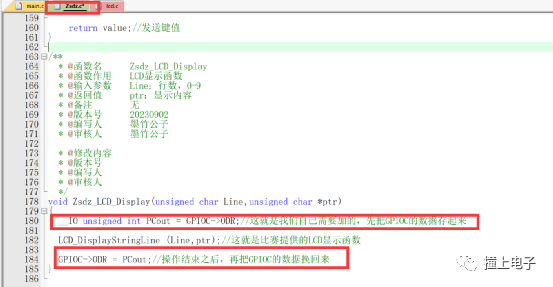

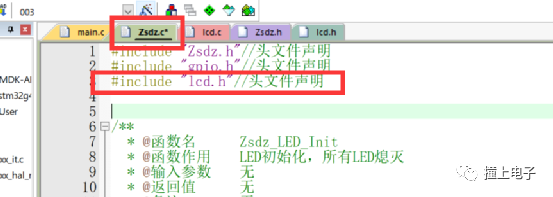

第二步：LED和LCD部分引脚是冲突了，所以官方的驱动需要修改一下，具体修改如下：

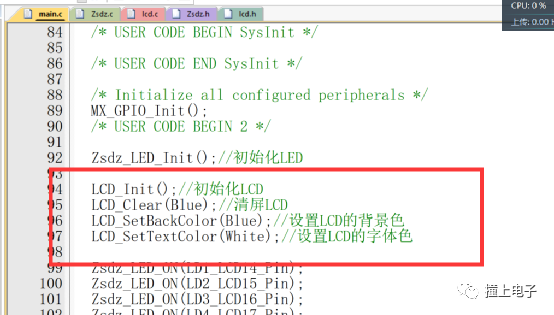

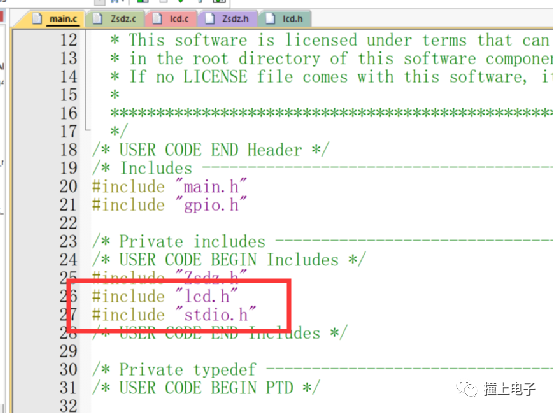

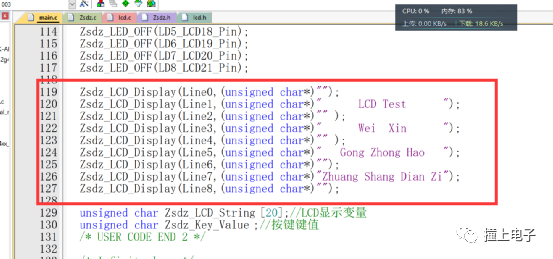

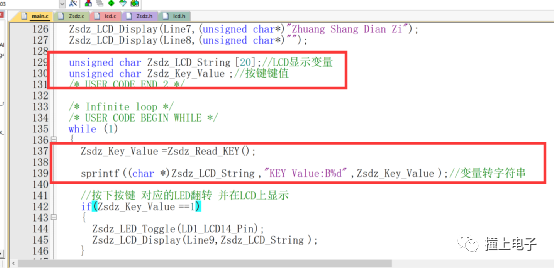

第三步：编写main函数，如下：

第四节 实验现象

注意：请用USB线连接电脑与开发板，注意是CN2口。

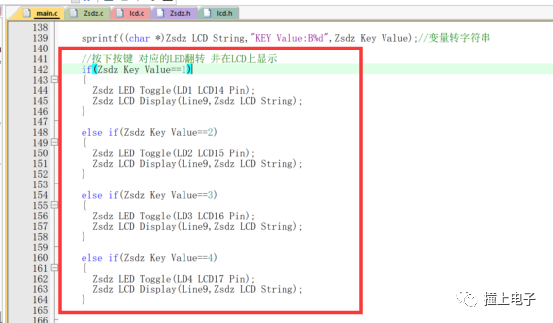

现象：LED闪烁一次，按下按键，对应的LED翻转一次并在LCD上显示。
