1、程序介绍

本程序是基于OpenHarmony标准系统编写的平台驱动案例：RTC

2、基础知识

2.1、RTC简介

RTC（real-time clock）为操作系统中的实时时钟设备，为操作系统提供精准的实时时间和定时报警功能。当设备下电后，通过外置电池供电，RTC继续记录操作系统时间；设备上电后，RTC提供实时时钟给操作系统，确保断电后系统时间的连续性。

2.2、RTC驱动开发

在HDF框架中，RTC的接口适配模式采用独立服务模式，在这种模式下，每一个设备对象会独立发布一个设备服务来处理外部访问，设备管理器收到API的访问请求之后，通过提取该请求的参数，达到调用实际设备对象的相应内部方法的目的。独立服务模式可以直接借助HDFDeviceManager的服务管理能力，但需要为每个设备单独配置设备节点，增加内存占用。

独立服务模式下，核心层不会统一发布一个服务供上层使用，因此这种模式下驱动要为每个控制器发布一个服务，具体表现为：

驱动适配者需要实现HdfDriverEntry的Bind钩子函数以绑定服务。

device_info.hcs文件中deviceNode的policy字段为1或2，不能为0。

2.2.1、RTC驱动开发接口

为了保证上层在调用RTC接口时能够正确的操作硬件，核心层在//drivers/hdf_core/framework/support/platform/include/rtc/rtc_core.h中定义了以下钩子函数。驱动适配者需要在适配层实现这些函数的具体功能，并与这些钩子函数挂接，从而完成接口层与核心层的交互。

RtcMethod定义：

struct RtcMethod { int32_t (*ReadTime)(struct RtcHost *host, struct RtcTime *time); int32_t (*WriteTime)(struct RtcHost *host, const struct RtcTime *time); int32_t (*ReadAlarm)(struct RtcHost *host, enum RtcAlarmIndex alarmIndex, struct RtcTime *time); int32_t (*WriteAlarm)(struct RtcHost *host, enum RtcAlarmIndex alarmIndex, const struct RtcTime *time); int32_t (*RegisterAlarmCallback)(struct RtcHost *host, enum RtcAlarmIndex alarmIndex, RtcAlarmCallback cb); int32_t (*AlarmInterruptEnable)(struct RtcHost *host, enum RtcAlarmIndex alarmIndex, uint8_t enable); int32_t (*GetFreq)(struct RtcHost *host, uint32_t *freq); int32_t (*SetFreq)(struct RtcHost *host, uint32_t freq); int32_t (*Reset)(struct RtcHost *host); int32_t (*ReadReg)(struct RtcHost *host, uint8_t usrDefIndex, uint8_t *value); int32_t (*WriteReg)(struct RtcHost *host, uint8_t usrDefIndex, uint8_t value);};

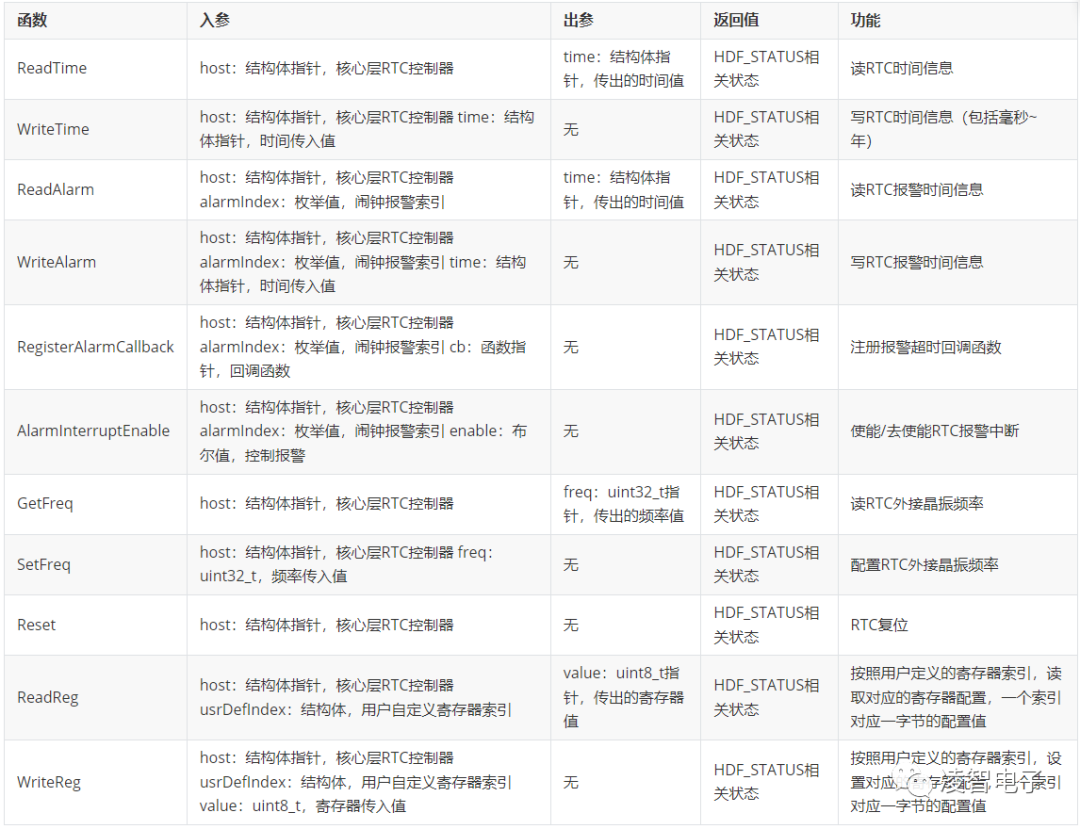

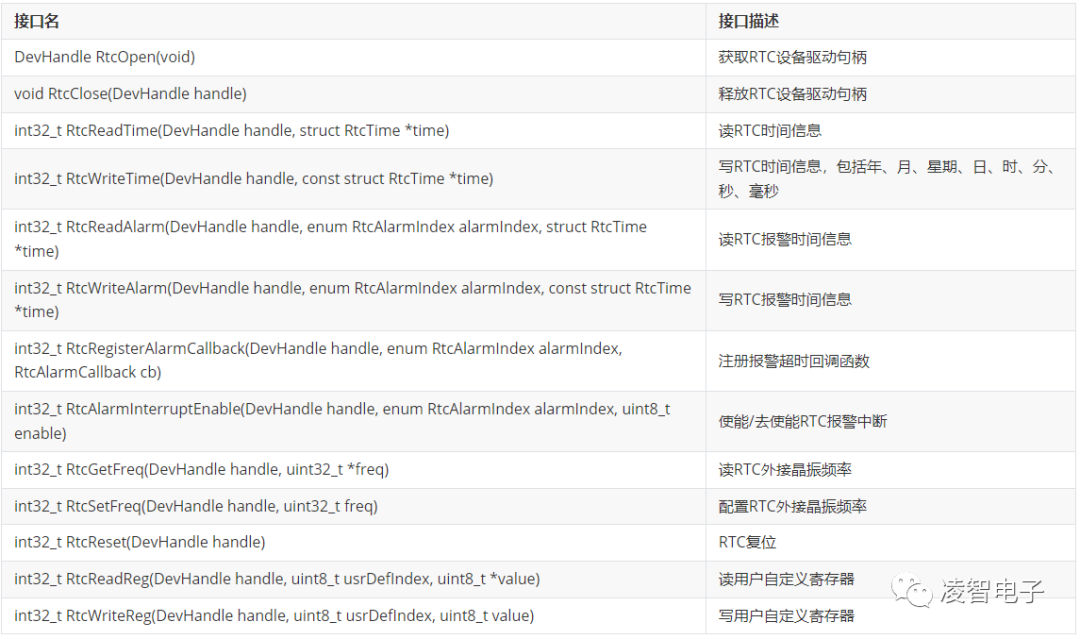

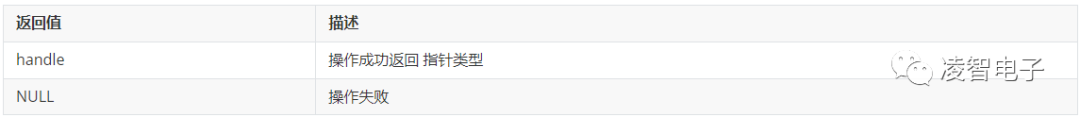

RtcMethod结构体成员的钩子函数功能说明：

2.2.2、RTC驱动开发步骤

RTC模块适配HDF框架包含以下四个步骤：

实例化驱动入口。

配置属性文件。

实例化RTC控制器对象。

驱动调试。

我们以//drivers/hdf_core/adapter/khdf/linux/platform/rtc/rtc_adapter.c为例（该rtc驱动是建立于Linux rtc子系统基础上创建）。

2.2.2.1、驱动实例化驱动入口

驱动入口必须为HdfDriverEntry（在hdf_device_desc.h中定义）类型的全局变量，且moduleName要和device_info.hcs中保持一致。

HDF框架会将所有加载的驱动的HdfDriverEntry对象首地址汇总，形成一个类似数组的段地址空间，方便上层调用。

一般在加载驱动时HDF会先调用Bind函数，再调用Init函数加载该驱动。当Init调用异常时，HDF框架会调用Release释放驱动资源并退出。

rtc驱动入口参考：

struct HdfDriverEntry g_rtcDriverEntry = { .moduleVersion = 1, .Bind = HiRtcBind, .Init = HiRtcInit, .Release = HiRtcRelease, .moduleName = "HDF_PLATFORM_RTC", //【必要且与HCS文件中里面的moduleName匹配】};/* 调用HDF_INIT将驱动入口注册到HDF框架中 */HDF_INIT(g_rtcDriverEntry);

2.2.2.2、配置属性文件

deviceNode信息与驱动入口注册相关，器件属性值与核心层RTCCntlr成员的默认值或限制范围有密切关系。

本例只有一个RTC控制器，如有多个器件信息，则需要在device_info.hcs文件增加deviceNode信息。

本次案例以rk3568为案例（即文件//vendor/lockzhiner/rk3568/hdf_config/khdf/device_info/device_info.hcs），添加deviceNode描述，具体修改如下：

device_rtc :: device { device0 :: deviceNode { policy = 2; // 驱动服务发布的策略，policy大于等于1（用户态可见为2，仅内核态可见为1） priority = 30; // 驱动启动优先级 permission = 0644; // 驱动创建设备节点权限 moduleName = "HDF_PLATFORM_RTC"; // 驱动名称，该字段的值必须和驱动入口结构的moduleName值一致 serviceName = "HDF_PLATFORM_RTC"; // 驱动对外发布服务的名称，必须唯一 deviceMatchAttr = ""; // 驱动私有数据匹配的关键字，必须和驱动私有数据配置表中的match_attr值一致 }}

2.2.2.3、实例化RTC控制器对象

完成属性文件配置之后，下一步就是以核心层RtcHost对象的初始化为核心，包括驱动适配者自定义结构体（传递参数和数据），实例化RtcHost成员RtcMethod（让用户可以通过接口来调用驱动底层函数），实现HdfDriverEntry成员函数（Bind、Init、Release）。

RtcHost成员钩子函数结构体RtcMethod的实例化，其他成员在Init函数中初始化。

static int32_t HiRtcReadTime(struct RtcHost *host, struct RtcTime *hdfTime);static int32_t HiRtcWriteTime(struct RtcHost *host, const struct RtcTime *hdfTime);static int32_t HiReadAlarm(struct RtcHost *host, enum RtcAlarmIndex alarmIndex, struct RtcTime *hdfTime);static int32_t HiWriteAlarm(struct RtcHost *host, enum RtcAlarmIndex alarmIndex, const struct RtcTime *hdfTime);static int32_t HiAlarmInterruptEnable(struct RtcHost *host, enum RtcAlarmIndex alarmIndex, uint8_t enable);// 定义RtcMethod结构体变量g_method，负责RTC相关接口static struct RtcMethod g_method = { .ReadTime = HiRtcReadTime, .WriteTime = HiRtcWriteTime, .ReadAlarm = HiReadAlarm, .WriteAlarm = HiWriteAlarm, .RegisterAlarmCallback = NULL, .AlarmInterruptEnable = HiAlarmInterruptEnable, .GetFreq = NULL, .SetFreq = NULL, .Reset = NULL, .ReadReg = NULL, .WriteReg = NULL,};

static int32_t HiRtcBind(struct HdfDeviceObject *device);static int32_t HiRtcInit(struct HdfDeviceObject *device);static void HiRtcRelease(struct HdfDeviceObject *device);struct HdfDriverEntry g_rtcDriverEntry = { .moduleVersion = 1, .Bind = HiRtcBind, .Init = HiRtcInit, .Release = HiRtcRelease, .moduleName = "HDF_PLATFORM_RTC", //【必要且与HCS文件中里面的moduleName匹配】};/* 调用HDF_INIT将驱动入口注册到HDF框架中 */HDF_INIT(g_rtcDriverEntry);

2.2.2.4、驱动调试

建议先在Linux下修改确认，再移植到OpenHarmony。
