TQ3568开发板SD工具使用教程

TQ3568 SD工具使用教程

一、启动卡制作

1、如何制作启动卡？

第一步：工具获取

...\TQ3568_COREB_CD\08_开发板配套工具\Windows平台工具

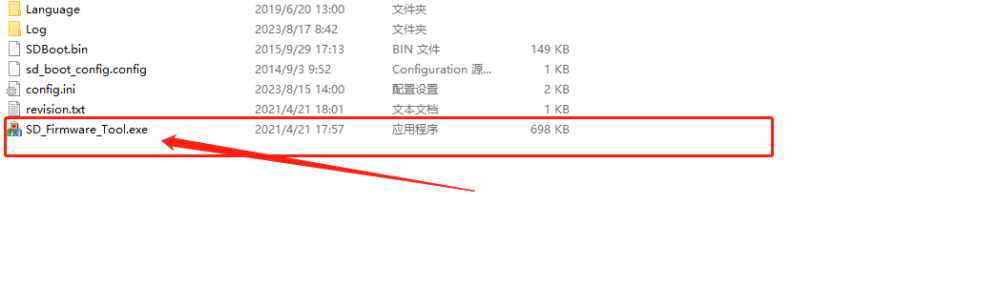

第二步：解压完成后，打开该.exe文件启动工具

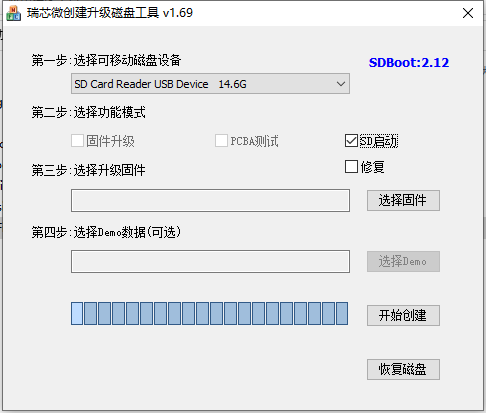

打开之后进入以下界面：

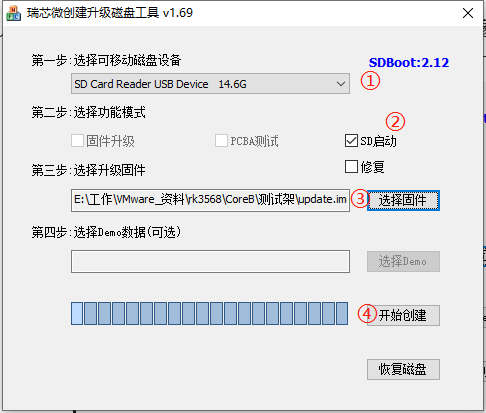

第三步：将U盘插入电脑，功能模式选择SD启动，固件请选择测试架专用镜像，最后点击开始创建即可。

第四步：点击开始创建后会弹出以下提示框，我们点击确定即可：

第五步：点击确定后，请耐心等待2-3分钟会弹出以下提示框代表启动卡制作完成：

我们点击确定即可。

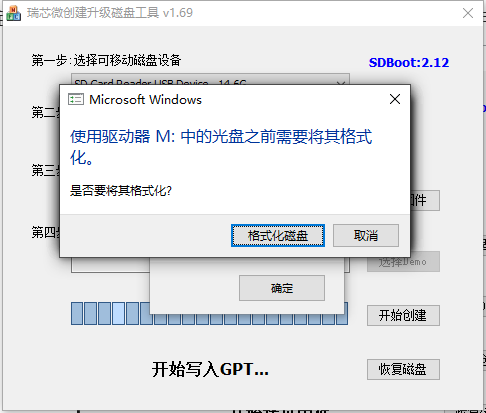

期间会弹出以下弹窗，我们点击右上角关闭就好，不要格式化。制作烧写卡时若出现同样情况也不要格式化。否则会将制作好的SD卡内容擦除。

值得注意的是，有些卡可以成功制作启动卡，但是起不来文件系统。推荐使用京东卡制作。

二、烧写卡

1、如何制作烧写卡？

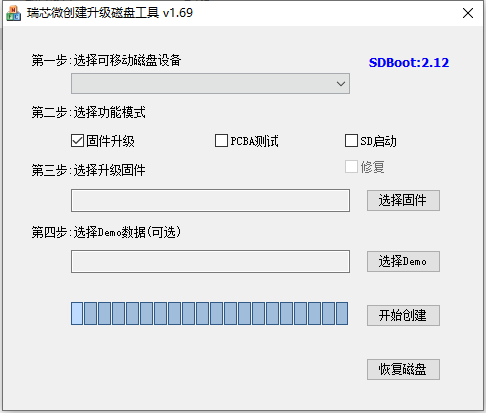

第一步：工具获取和启动卡工具相同。第二步：打开之后进入以下界面：

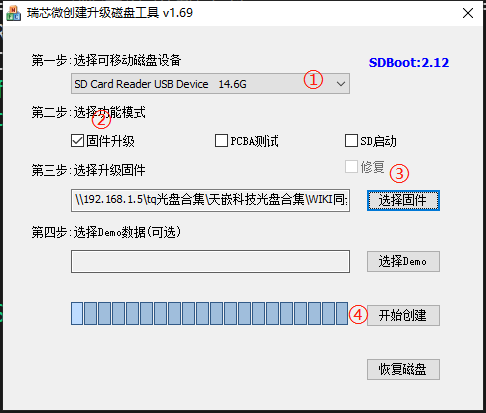

第三步：将U盘插入电脑，功能模式选择固件升级，升级的固件请选择.5服务器上的出厂镜像（

注：请根据需求选择镜像

），最后点击开始创建即可。

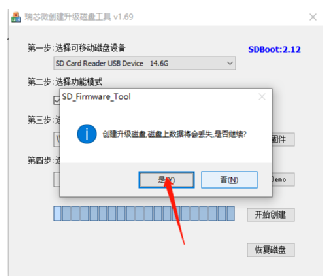

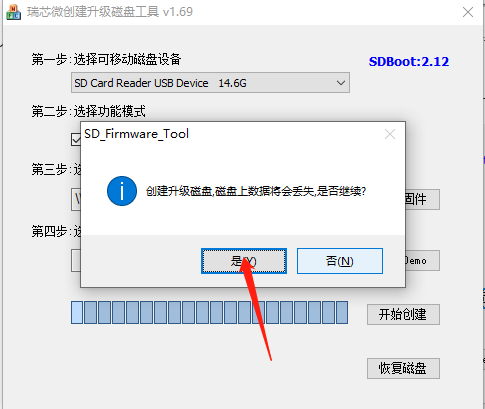

第四步：点击开始创建后会弹出以下提示框，我们点击确定即可：

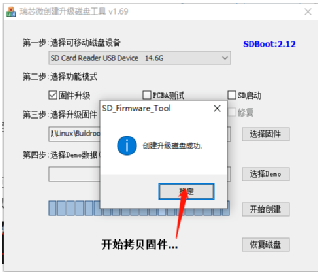

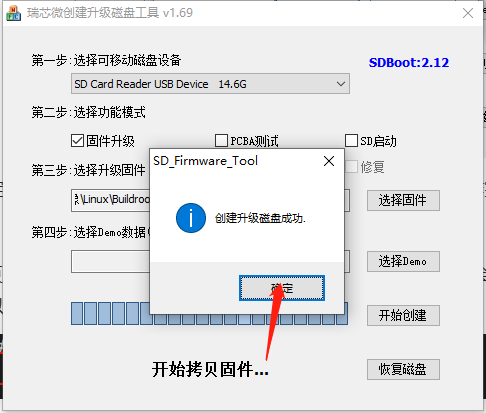

第五步：点击确定后，请耐心等待2-3分钟会弹出以下提示框代表烧写卡制作完成：

我们点击确定即可。

2、如何烧写镜像？

插上烧写卡，重启即可。系统会进入烧写卡的recovery系统进行烧写。请耐心等待1-2分钟。当出现以下字眼时，代表烧写成功，即可拔下烧写卡，拔下烧写卡后板卡会自动启动刚刚烧录到emmc里的系统。
