如何快速组态拓扑结构？

西门子博途的硬件组态界面有三种视图：设备视图、网络视图和拓扑视图。设备视图用来组态具体的模块信息，比如：CPU模块、接口模块、信号模块等的属性。

网络视图用来组态CPU与分布式I/O子站、人机界面（HMI）等之间的连接信息。拓扑视图用来组态各子站之间的拓扑信息。

拓扑结构一旦确定，端口与端口之间就变成一一对应关系，如果插错端口CPU会报错提示的。

组态拓扑结构的好处在于：当某个子站出现故障，更换同类型的子站后，CPU会自动分配其设备名称，无需再次手动分配。

这类似于“即插即用”功能，可减少停机时间。今天这篇文章，给大家介绍下如何快速组态拓扑结构。

项目调试初期电气、网络物理上已经连接完成，此时可以按照上一篇文章《怎样在博途环境下快速组态及上传站点信息？》介绍的方法快速组态硬件，然后完成网络连接，分配设备名称打通PROFINET网络。

然后转到“拓扑视图”，此时拓扑视图中没有组态信息，如果手动去完成各个端口的拓扑连接，耗时较长。这种情况下可以单击拓扑视图下方的“拓扑比较”，在拓扑比较选项卡中单击“比较离线/在线”，如下图所示：

系统会显示出离线（左侧）和在线（右侧）的拓扑信息。上图中离线的拓扑信息为空白，但是在线的拓扑信息已经完全获取到了。

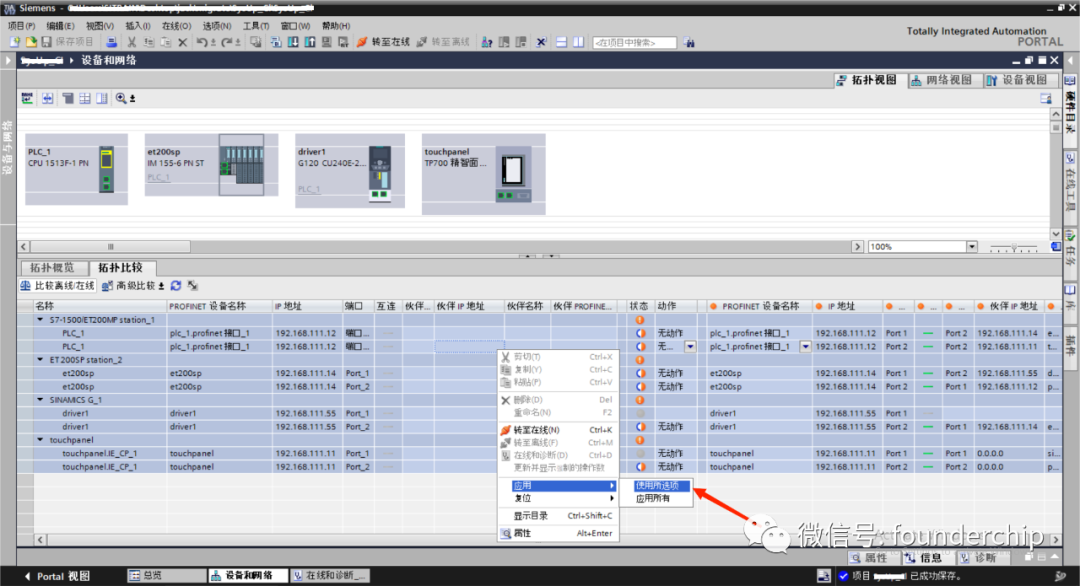

此时我们可以选中要更新的模块，右键单击，在弹出的菜单中选择“应用”→“使用所选项”（也可以根据需要选择“应用所有”），如下图所示：

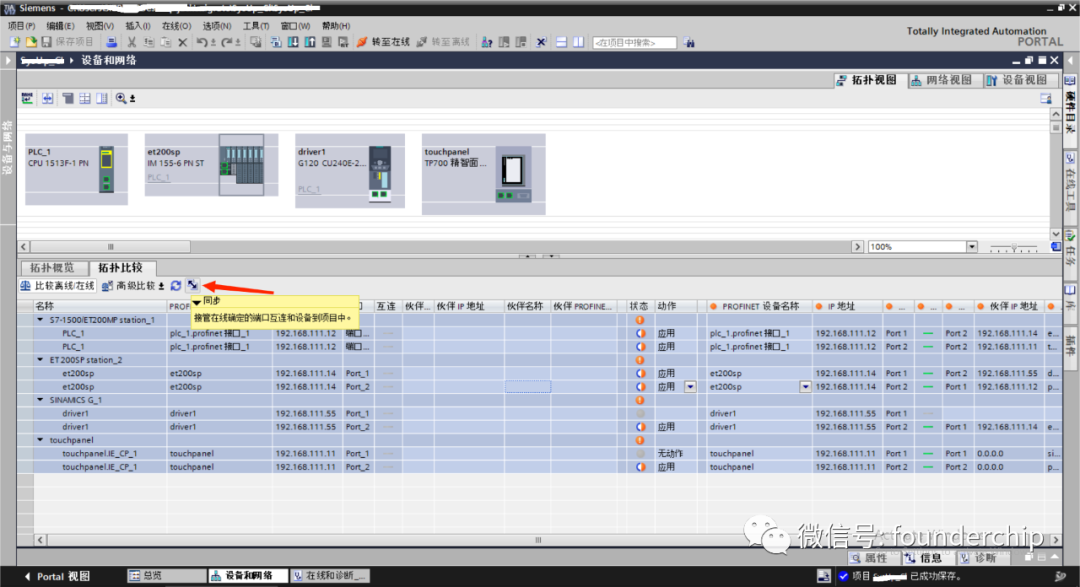

然后单击“同步”图标，将在线的拓扑信息同步到离线中，如下图所示：

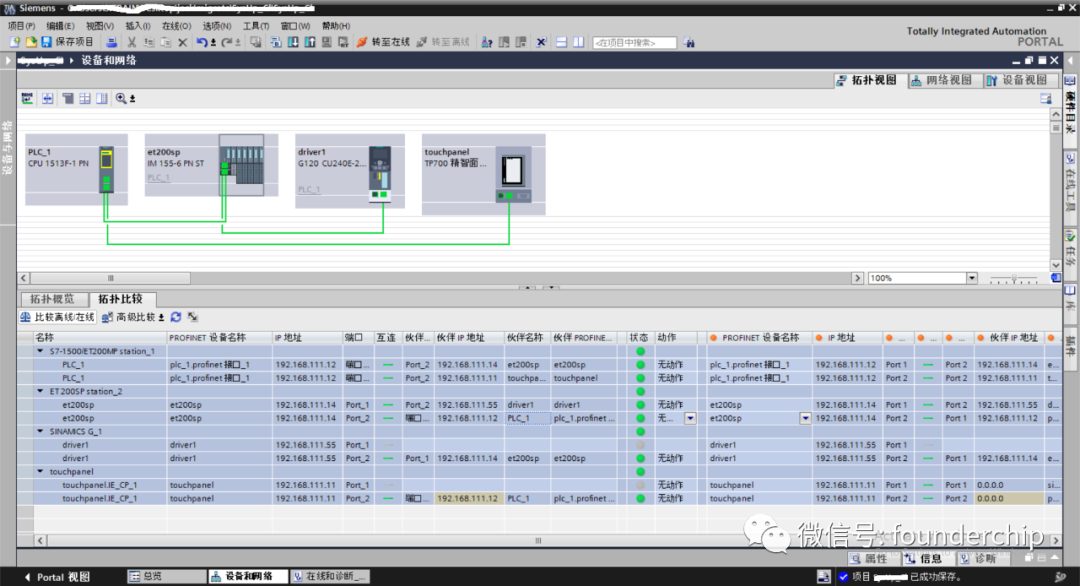

同步完成后，可以看到离线与在线的拓扑信息已经完全一致了，如下图所示：



此时将项目转到离线状态，再次下载硬件组态，拓扑信息就会生效了。

说明：

①拓扑结构组态不是必须的，如果用不到可以不组态；

②如果基于交换机组态拓扑网络，必须使用支持LLDP协议（链路层发现协议）的交换机；

好了，关于在博途环境下快速组态拓扑结构就先介绍到这里。
