零基础开发小安派-Eyes-S1【入门篇】——初识小安

前言：本教程针对零基础人员可以快速上手小安派-Eyes-S1实现一些简单的应用开发，仅供参考学习，本人也在学习的过程中，感谢大家支持。

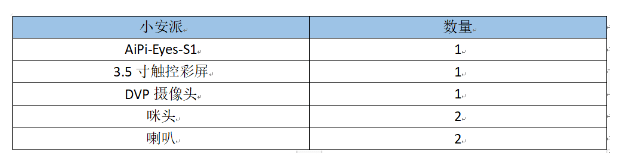

小安派S1全套开发板清单如下：

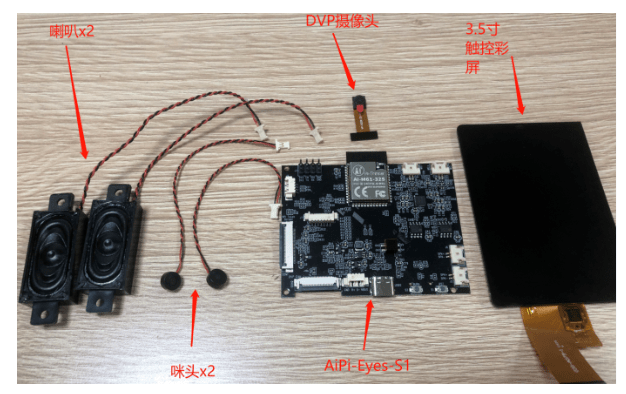

实物图如下：

本教程用到的所有资料在官网上均可查阅，包括原理图、芯片手册和所需软件，小安派-Eyes-S1所有资料合集：

https://docs.ai-thinker.com/eyes

01

概述

AiPi-Eyes-S1 是安信可开源团队专门为Ai-M61-32S设计的一款开发板，支持WiFi6、BLE5.3。所搭载的Ai-M61-32S 模组具有丰富的外设接口，具体包括 DVP、MJPEG、Dispaly、AudioCodec、USB2.0、SDU、以太网 (EMAC)、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等。

AiPi-Eyes-S1集成了SPI屏幕接口，DVP摄像头接口，外置ES8388音频编解码芯片以及预留TF卡座，并且引出USB接口，可接入USB摄像头。

02

主控芯片BL618简介

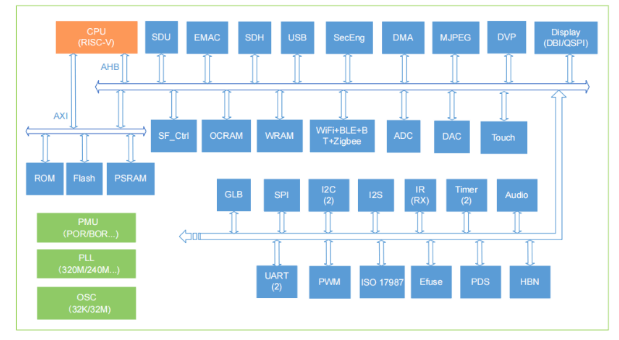

BL616/BL618 系列芯片采用 RISC-V 32-bit CPU，搭载 16KB D-cache 和 32KB I-Cache，CPU 主频高达 320MHz，适用于物联网、嵌入式和人工智能等高性能应用领域。

03

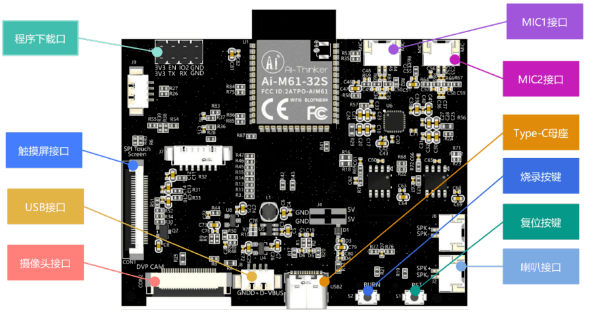

小安派-Eyes-S1外设接口简介

1、SPI屏幕接口

SPI屏幕接口采用30PIN FPC排座连接，出厂程序已适配了GC93070N彩屏，屏显IC的型号是st7796，触摸IC的型号是CHSC6540。

2、SPI接口

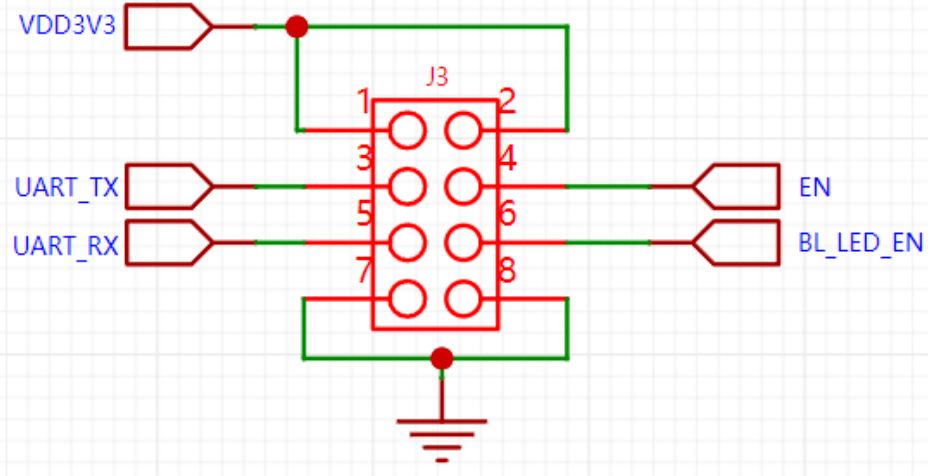

引出了7针SPI接口。

3、DVP摄像头接口

集成DVP 24Pin 摄像头接口，可兼容GC0308、GC0328等摄像头，最高支持200W分辨率。

4、USB接口

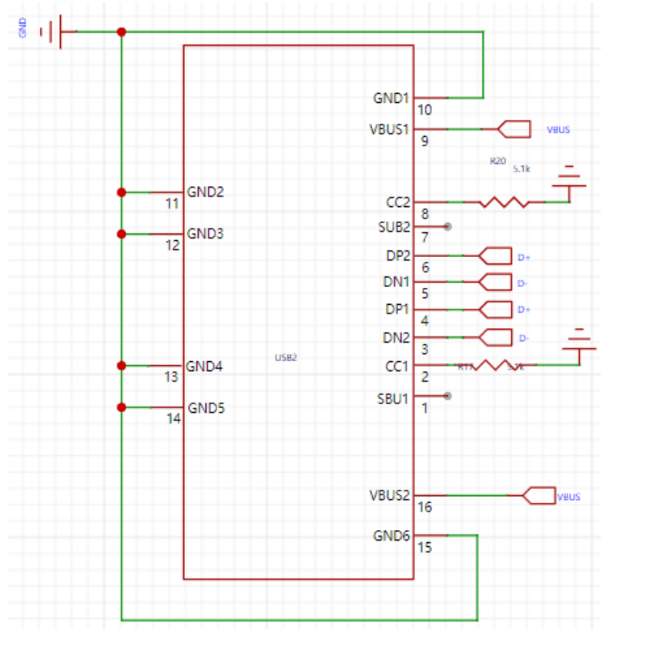

集成USB-Type-C接口，可外接USB摄像头。

四针的USB接口。

5、I2C接口

四针I2C接口。

6、喇叭接口

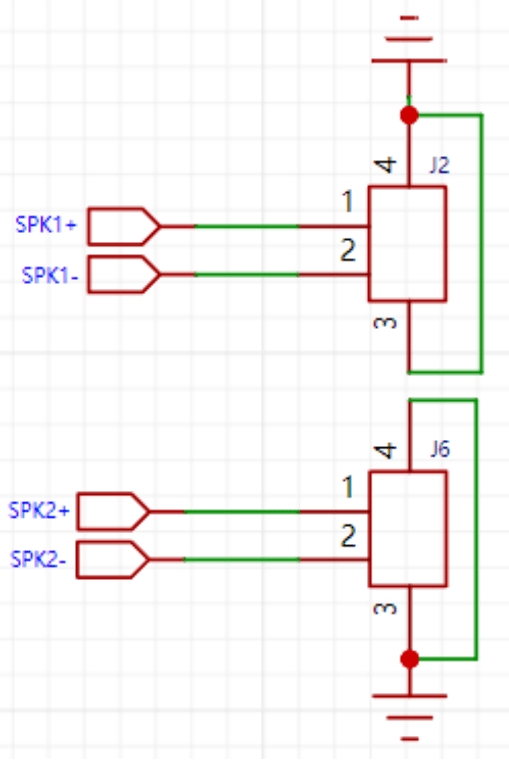

配备了两个喇叭接口。

7、咪头接口

8、排针

04

小安派-Eyes-S1可拓展外设介绍

1、拓展TF卡

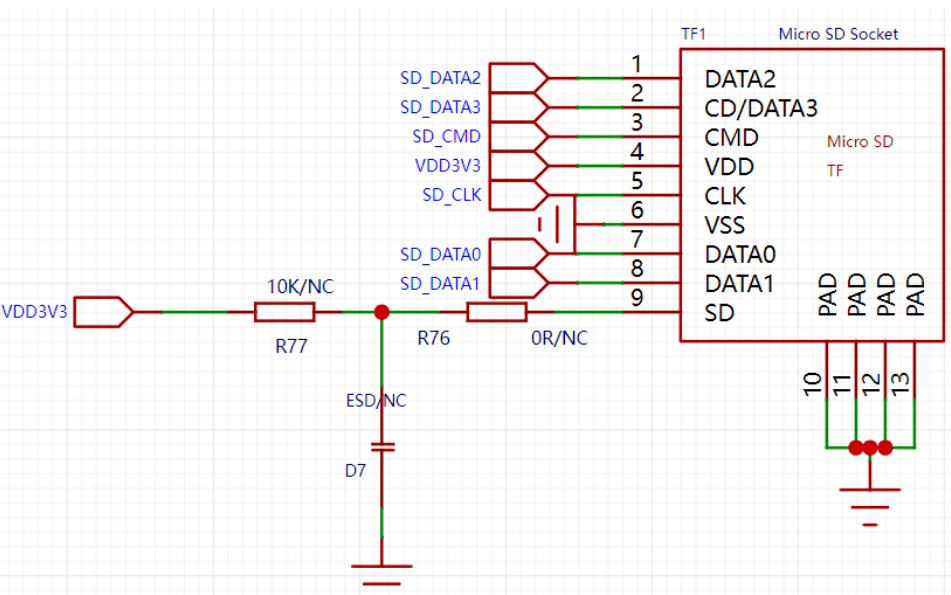

在S1的背部预留了TF卡的拓展槽，需要手动焊接相应的接口。

注意事项

1、在拓展TF卡后只能使用DVP摄像头

TF卡的拓展口与SPI屏幕、ES8388语音芯片复用了，在外接TF卡的情况下相当于小安派Cam

2、喇叭与咪头会出现啸叫

喇叭与咪头离的太近会出现干扰，原因归结与喇叭的声音二次传输到咪头中，反复运作，相当于一个发散的自激振荡，解决的办法可以将喇叭与咪头间隔一定距离，其次是降低麦克风的收音灵敏度。

3、I2C的复用

语音ES8388、DVP摄像头和SPI屏的触控IC都使用同一个I2C引脚。对于GPIO_0和GPIO_1。

4、SPI接口与DVP摄像头不能同时使用

在使用J7的SPI接口时，部分引脚与DVP摄像头的引脚重复，不能同时使用。
