关于IO单元环设计的学习（1）

任何一款需要进行流片的芯片都包含两大部分，即主体电路（core）和I/O单元环（IO ring）。

其中，I/O单元环作为连接集成电路主体电路与外界信号通信的桥梁，不仅提供了输出驱动和接收信号功能，而且还为内部集成电路提供了有效的静电保护，是集成电路芯片必备的单元。

本节主要介绍I/O单元环的设计，以及与内部主体电路的连接方法和流程。

一个完整的模拟IO单元环包括I/O单元（连接主体电路的I/O信号）、I/O电源单元（为I/O单元环上的所有单元供电）、I/O地单元（I/O单元环的地平面）、主体电路电源单元（为主体电路供电）、主体电路地单元（主体电路地平面）、各种尺寸的填充单元（填充多余空间的单元）和角单元（放置再矩形或正方形四个角位置的填充单元）。

在设计工具包中，一般都包含有I/O单元的电路和版图信息，方便设计者直接进行调用。但也有部分工艺厂商仅提供I/O单元的电路网表(.cdl文件），这时就需要设计者首先根据电路网表依次建立I/O单元的电路图（Schematic）和符号图（Symbol），然后与相应的版图归纳成一个专门的I/O单元库，以备设计之用。

书本上的案例采用的smic18mmrf工艺库就属于第二种类型，（书上没讲怎么建立的）书上直接根据单元网表建立好了相应的电路图和符号图放置于smic18_IO_ANALOG库中进行调用。

关于IO单元环的学习，一直就卡在这里，找了很多库，都没有找到相同的库，找到的库中也只有看到一个有.CDL文件，这个流程还需要怎么走还需要一步步的再去查资料，当然，如果有朋友看的，有现成的库的可以教教我，感激不尽。

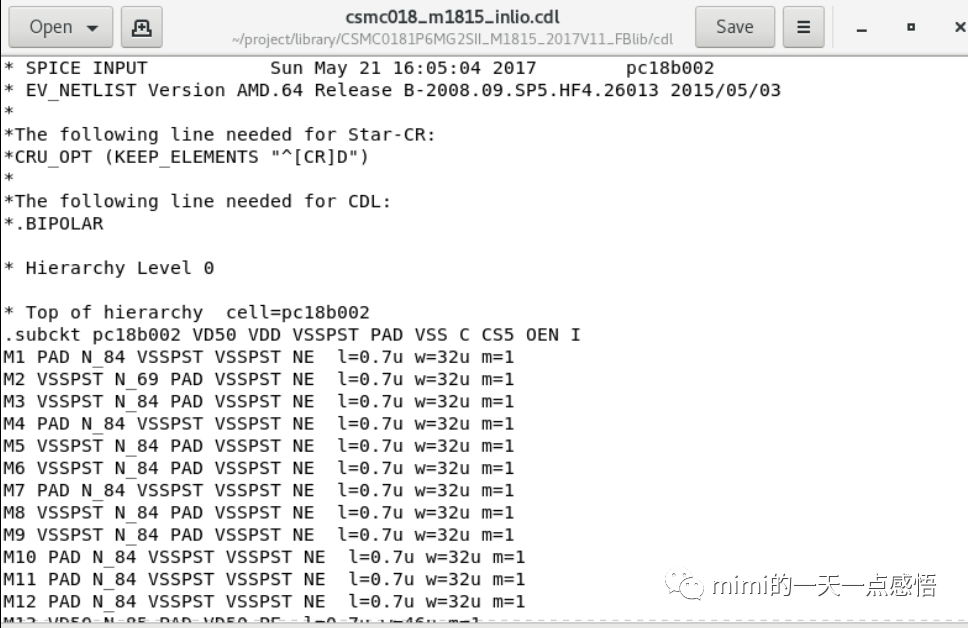

.cdl文件打开如下：
