BPI-5202作为单纯的嵌入式通用控制器软硬件开发平台，采用龙芯2K1000LA芯片设计，基本配置中有2个独立MAC以太网端口、2个RS485端口+1个RS232端口+2个CAN2.0端口，配置灵活，广泛适用于军工、电力、石油、厂矿、及物联网行业的自动化监控场合，为应用开发者提供功能齐全的硬件解决方案，并支持BSP+docker开发环境。提供较强算力的边缘计算支持。开发者可以快速利用开发平台，进行开发并产品化
Banana Pi BPI-5202 中科龙芯2K1000嵌入式工控机

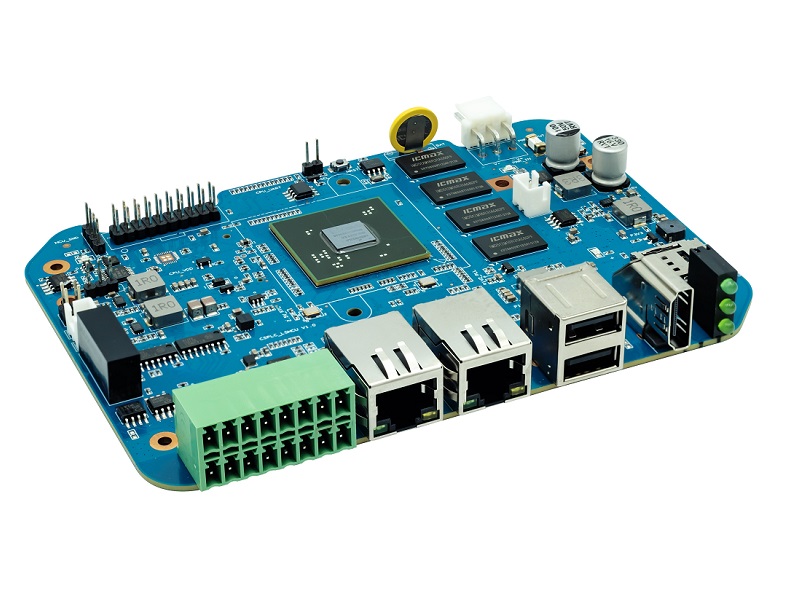

PCBA 规格
| 处理器及OS | 龙芯2K1000LAi 双核1.0GHz,Loongnix、LoongOS、LxAMP、麒麟V10 |
| 内存 | 4G DDR3，可配大容量SSD硬盘 |
| 基本通信功能 | 以太网口：2 x 1000M自适应，独立MAC,2 x RSRS485+1 x RS232+ 2 x CAN 2.0，带隔离,4G全网通 |
| 扩展功能模块 |
5个扩展槽位，以下模块任意组合,7 x RS485：带隔离（最多支持1个板卡扩展）;16 x DI：无源输入型，模块提供24V隔离电源;16 x DO：光耦继电器输出型，最大负载60V/500MA;8 x DI + 8 DO：继电器输出型，NC、COM、NO节点;8 x AI + 4 xAO：0-5V/4- 20mA;其它定制模块 |
| HMI接口 | HDMI |
| USB | USB支持键盘、鼠标；或电阻/电容显示屏接口 |
| 电源 | DC24V电源输入,24V隔离输出，IO板使用，500mA |
硬件扩展[edit]
为满足现场复杂的电气量接入需求，BPI-5202设计了5个可扩展IO槽位，每个IO槽位可根据需要配置为16xDI、16xDO、8xDI+8xDO、8xAI+4AO中的任意一种IO板卡，配合提供灵活多变的配置组合方式，并可以根据用户和项目的需求，定制各种功能板卡.

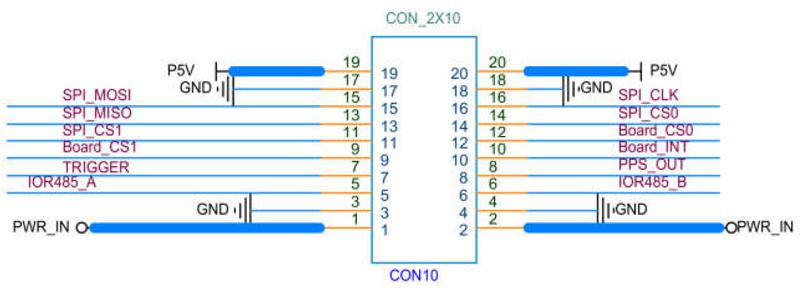

BPI-5202扩展口采用2.54mm 间距，2x10P 排针座，用来扩展IO接口。

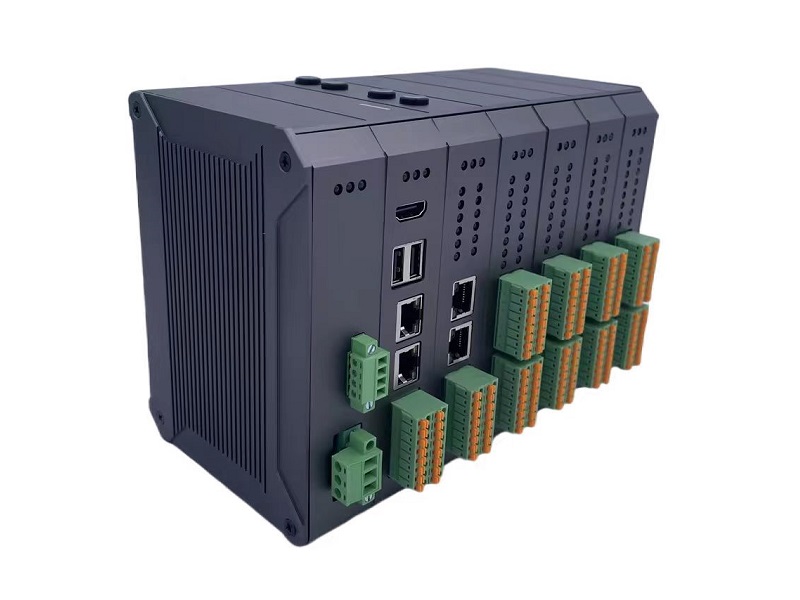

BPI-5202支持模块化设计，提供丰富的扩展接口，可以采用基本单元 + 5个扩展单元，支持按需配置。扩展IO单元模块包括：
7 x RS485模块，带隔离
16 x DI模块（开关输入模块），无源输入（最多支持5个模块混插）
16 x DO模块(开关输出模块)，继电器输出（最多支持5个模块混插）
8 x DI+8 x DO O模块(开关输入/输出模块)，继电器输出（最多支持5个模块混插）
8 x AI + 4 x AO 模块（模拟量输入输出模块），支持0-5V、0-20mA输入
可根据需求定制Lora、ZigBee、433M无线传输模块、电力线载波模块、以及其它功能模块
支持第三方自行定制功能板卡，并与BPI-5202实现通信

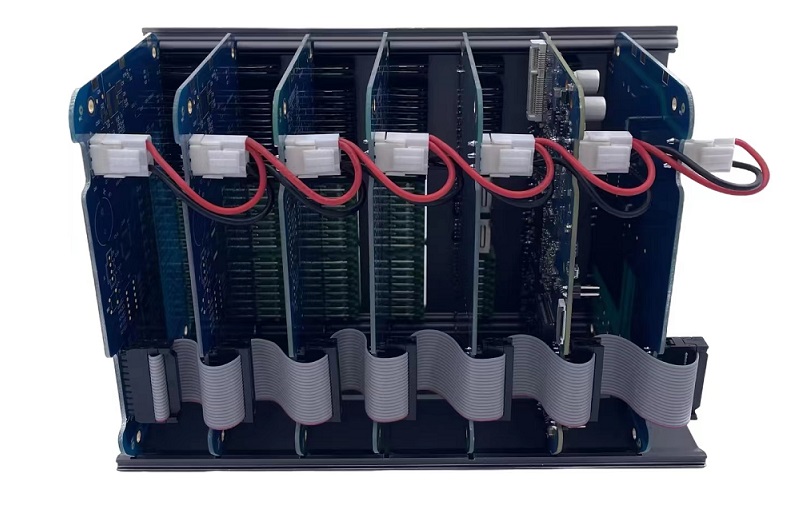

所有电路板都通过内部总线(485或SPI)连接在盒子里
Banana Pi BPI-5202 全功能扩展网关设计
