T900-MINI系列数传电台的产品状态灯设计

在数传电台上做几个产品状态灯，表示电源、射频发送或接收状态、RSSI信号强度，这些都是很常规的做法。

所以，在看到T900-MINI系列数传电台的产品状态灯这部分时，我只是大致看了一下，然而却发现和我原来想的还是有些不一样的。因此，就研究了下：

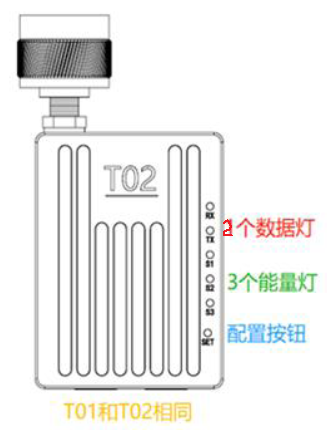

2个数据灯： 发射灯 TX（红色）：当TX灯亮起时，表明模块在发送数据。 接收灯 RX（红色）：当RX灯亮起时，表示模块在接收数据。

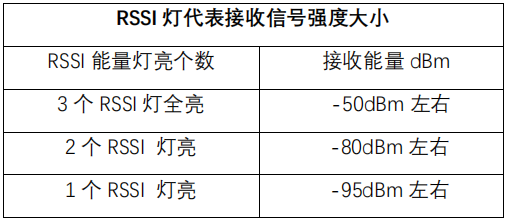

3个能量灯： 即接收信号强度灯（RSSI 3个绿灯)。 能量灯亮的数量越多，即信号接收强度越大。

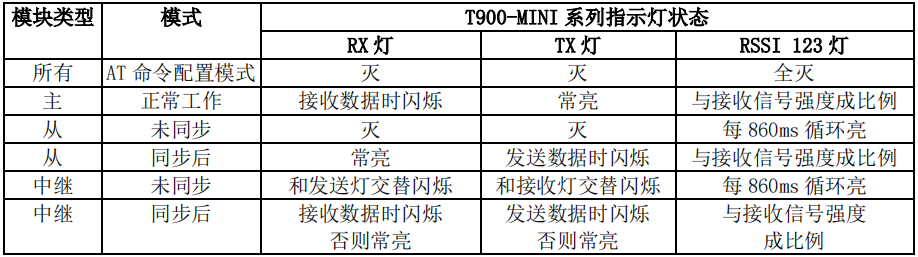

当主从设备配对成功以后，主设备的电源灯和TX灯常亮，从设备的电源灯和RX的灯常亮。如果主从配对不成功，从设备的RSSI将一直处于搜索状态，即RSSI 3个绿灯循环闪烁。此时应该重新核对配置的参数。

当串口数据收发时，主设备的RX灯和从设备的TX灯将会闪烁。

这里，就和我原来想当然以为的就不一样了，并不是主设备或从设备发送数据时，TX灯闪烁；接收数据时，RX灯闪烁。为什么会这样呢？因为TX灯和RX灯接的是T900模块的24脚（LED_TX）和23脚（LED_RX），T900模块设定的功能就是这样的吧。

综上：



可以看出，这些指示灯表达的含义还是很丰富的，可以方便地根据指示灯的状态来判断T900-MINI的工作状态。

目前，国产T900模块及其系列成品，国内已有不少公司在开始使用，反馈良好。
