温度循环试验对晶体谐振器有何影响？

温度循环试验(高低温循环试验/Temperature Cycling)是将晶振暴露在高低温交替的试验环境下，测试元器件抗高低温交替冲击的能力。

试验模拟温度交替变化对电子元器件的机械性能和电气性能的影响《晶体谐振器电性能参数介绍》，及元器件在短期内反复承受温度变化的能力。同时，本试验将暴露元器件制造问题，如：芯片裂纹，密封性不强，接触不良，材料热胀冷缩等。

温度循环试验一般采用高低温交变试验箱，例如“庆声KSON-KSK系列”。试验箱可根据预设的曲线完成试验。可参考的测试标准有：MIL-STD-810F，JESD22 Method JA- 104，GJB 360B.107等。

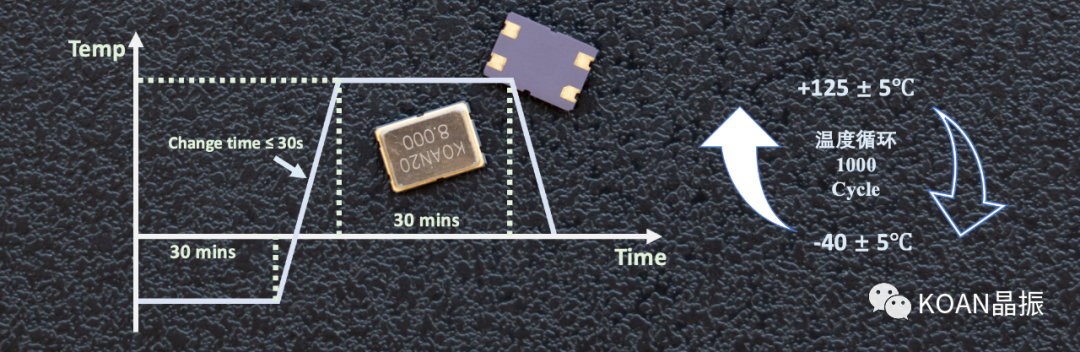

试验说明

低温：-40±5°C

高温：125±5°C‍

循环：1000 cycles

高低温度保持时间最大时间30mins‍

高低温切换时间最大1min‍

实验结束后24±2Hrs进行电性能测试‍

本试验对晶振的影响

晶体谐振器频率降低2.5ppm左右(5max)，谐振阻抗增大3Ω左右(5max)/±10%；晶体振荡器频率降低3ppm左右(5max)。
