RK3568J主频模式说明

为降低RK3568J功耗，提高运行系统健壮性，在产品现场对RK3568J实现主频调节则显得尤为重要。

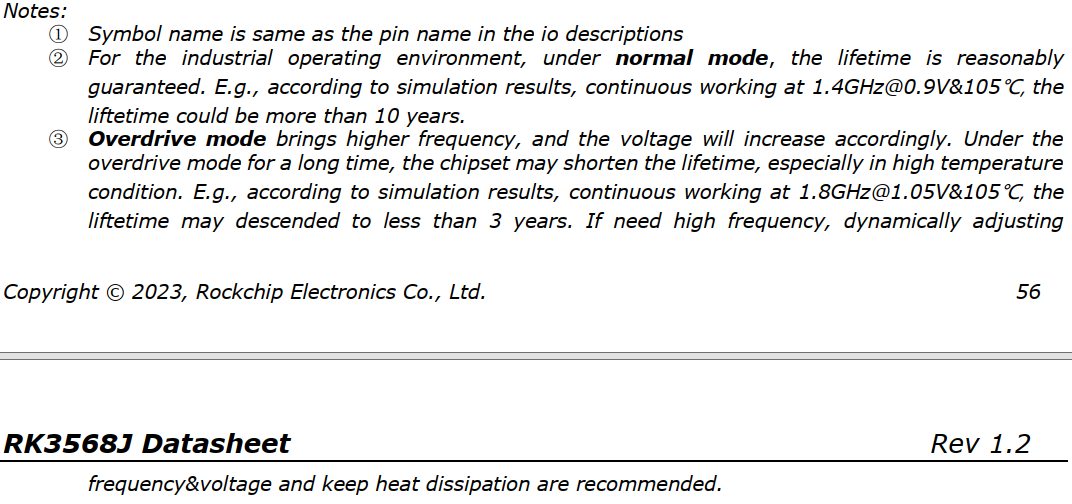

图 1RK3568J官方数据手册主频模式描述

normal模式

根据官方数据手册说明，在normal模式下芯片使用寿命更长。根据仿真结果，连续工作在1.4GHz@0.9V和105°C时，RK3568J芯片使用寿命可超过10年。

overdrive模式

根据官方数据手册说明，在overdrive模式下处理器主频可调节至更高，但芯片使用寿命会缩短。根据仿真结果，连续工作在1.8GHz@1.05V和105°C时，RK3568J芯片使用寿命会降至3年以下。

如需运行在高主频条件下，为降低功耗、提高芯片使用寿命，强烈建议动态调整频率和电压，并保证良好散热条件。
可配置主频说明系统支持6种CPU主频模式，为降低功耗、确保芯片使用寿命，2023年9月25日后创龙科技RK3568J工业核心板产品资料将默认配置为performance主频模式，频率设置为1.4(1.416)GHz。可通过“内核配置”或“命令行配置”方式，修改CPU主频模式。备注：如设置为userspace主频模式，系统支持通过命令行可配置的CPU频率为：408000KHz、600000KHz、816000KHz、1104000KHz、1416000KHz、1608000KHz、1800000KHz、1992000KHz。但设备树文件已默认将1608000KHz、1800000KHz、1992000KHz可选主频选项关闭，如需使能1416000KHz以上主频，请参考下文“设备树配置方法”章节进行重新配置。

表 1

RK3568J主频调节方法

为降低功耗、确保芯片使用寿命，建议RK3568J主频配置不超过1.4(1.416)GHz，配置方法如下。
命令行配置方法进入评估板文件系统，执行如下命令查看当前CPU频率。
Target#cat /sys/devices/system/cpu/cpufreq/policy0/scaling_cur_freq

图 2

执行如下命令，修改CPU主频和主频模式。本次操作配置CPU为userspace主频模式，主频为1104000KHz。备注：命令行配置CPU主频的方式临时生效，系统重启后需重新配置。Target#echo userspace > /sys/devices/system/cpu/cpufreq/policy0/scaling_governor

Target#echo 1104000> /sys/devices/system/cpu/cpufreq/policy0/scaling_setspeed

Target#cat /sys/devices/system/cpu/cpufreq/policy0/scaling_cur_freq

图 3

内核配置方法

如下为通过内核配置方法修改主频模式步骤。

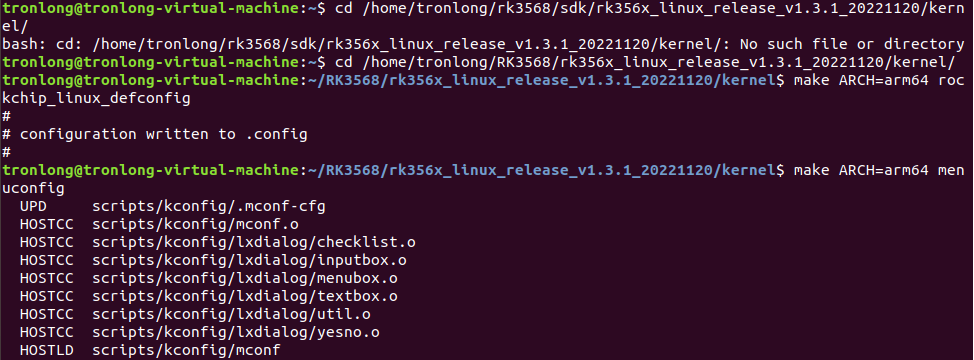

进入Linux内核源码目录下，执行如下命令打开内核图形配置界面。Host#cd /home/tronlong/RK3568/rk356x_linux_release_v1.3.1_20221120/kernel/

Host#make ARCH=arm64 rockchip_linux_defconfig

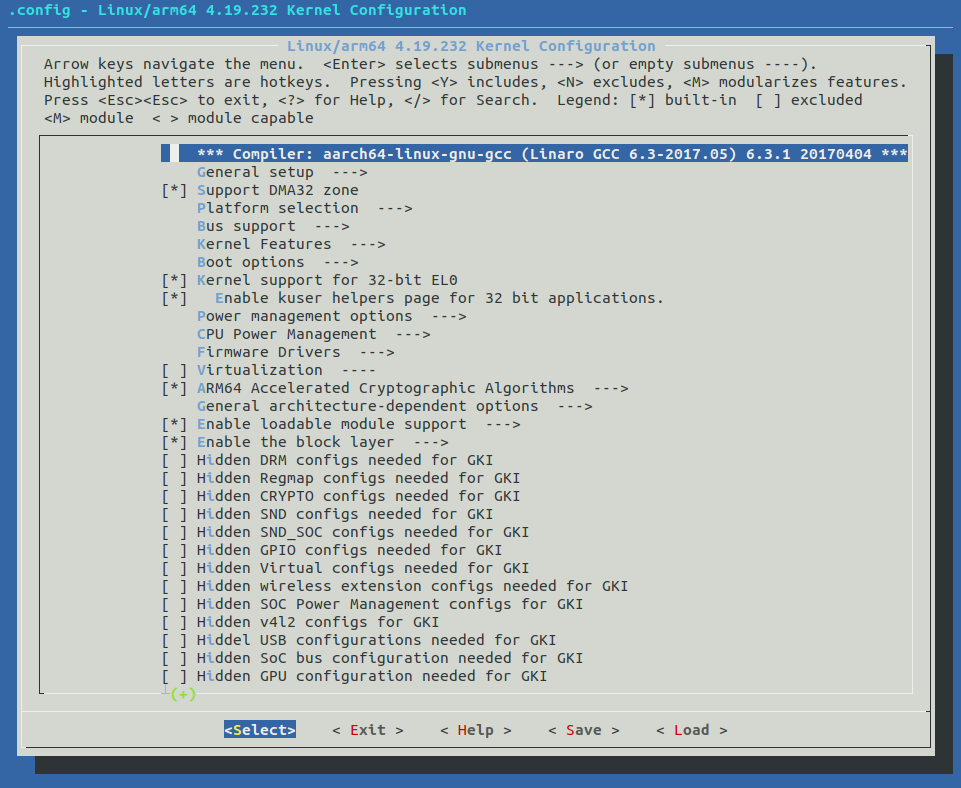

Host#make ARCH=arm64 menuconfig

图 4

图 5

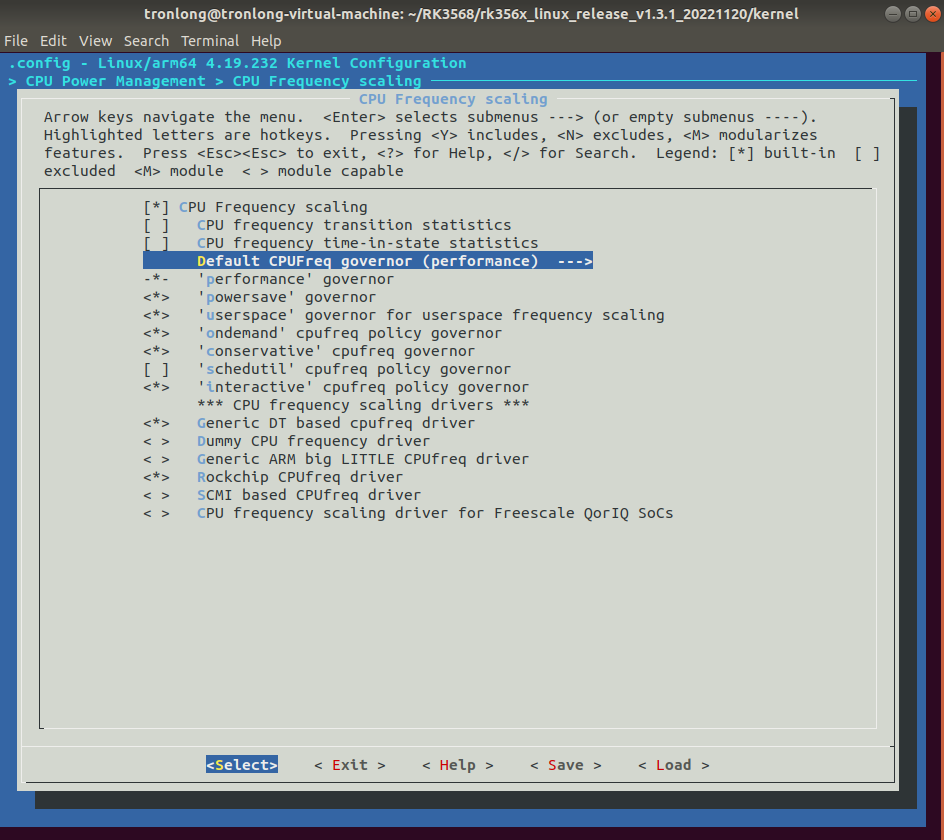

在图形配置界面中，进入"CPU Power Management -> CPU Frequency scaling"路径，选中"Default CPUFreq governor"选项（该选项默认配置为performance主频模式）。

图 6

可通过修改"Default CPUFreq governor"选项配置CPU主频模式，本次操作修改为powersave主频模式。

图 7

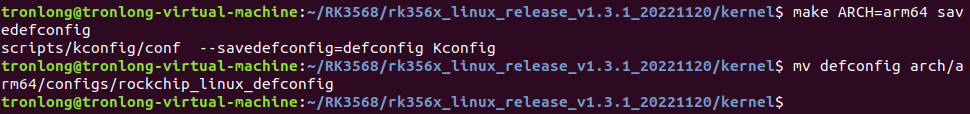

配置完毕后，选中，按Enter键保存配置选项。然后选中，按Enter键退出。请执行如下命令，保存配置选项至defconfig文件，再将defconfig文件内容覆盖至rockchip_linux_defconfig文件。Host#make ARCH=arm64 savedefconfig//保存配置选项至defconfig文件

Host#mv defconfig arch/arm64/configs/rockchip_linux_defconfig

图 8

主频模式配置完成后，请参考我司对应的产品资料“3-用户手册\《3-1-Linux系统使用手册》”文档的“Linux系统镜像编译、生成”章节重新编译LinuxSDK，并使用新生成的内核启动评估板即可生效。系统启动后，执行如下命令查看当前CPU主频和主频模式如下。Target#cat /sys/devices/system/cpu/cpufreq/policy0/scaling_cur_freq

Target#cat /sys/devices/system/cpu/cpufreq/policy0/scaling_governor

图 9

设备树配置方法各主频模式最高使能主频为1.4(1.416)GHz，如需修改performance或userspace主频模式使能的主频，请修改Linux内核源码”arch/arm64/boot/dts/rockchip/”目录下的内核设备树文件tl3568-evm.dts如下内容，将disabled设置为okay。本次操作使能主频为1992000kHz，1608000KHz、1800000KHz主频亦可按同样方法使能。
备注：通过设备树文件仅可修改CPU频率，无法修改主频模式。
