软启动功能是什么？和浪涌电流防止功能有何不

软启动功能是指控制从IC进入启动开始状态到输出电压达到设定电压为止的时间的功能。如果搭载了软启动功能，则输出的上升时间为一定与输出容量无关。

另外，类似的功能有浪涌电流防止功能。浪涌电流防止功能不控制启动时间，只控制浪涌电流。

电压稳压器起动波形

(a) 无软启动 XC6216 @ VIN=12V, VOUT=5V

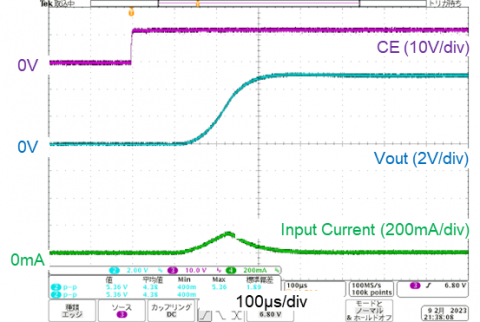

输出容量 : 1μF

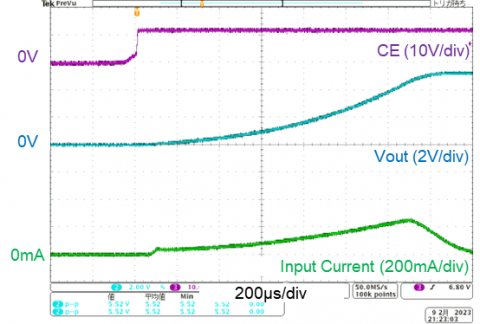

输出容量 : 1μF + 33μF

有软启动 XC6702 @ VIN=12V, VOUT=5V

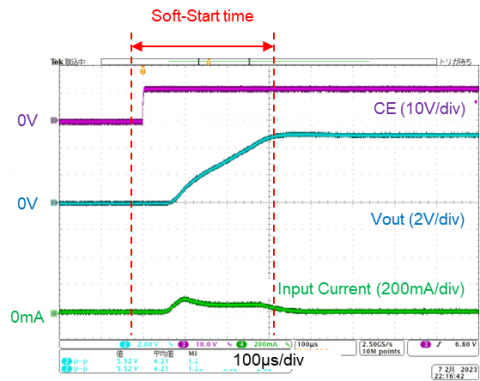

输出容量 : 1μF

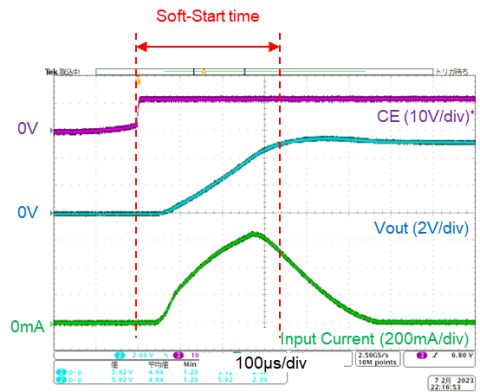

输出容量 : 1μF + 33μF

有软启动功能的优点有以下几点：

(a) 抑制浪涌电流及输入电压的降低

(b) 输出电压的上升时间、通过率的控制

(a) 抑制浪涌电流及输入电压的降低

在没有搭载软启动功能的IC中，启动时的输出电压的通过率一般不受控制。此时，在输出电压达到设定输出电压之前，IC向输出侧供给电流，会产生过度的浪涌电流。 如果产生过多的浪涌电流，则输入侧的阻抗会降低输入电压。如果该输入电压下降较大，则会导致IC启动不良或系统复位等。

电压稳压器起动波形 : VIN=4V, VOUT=3V, CL=1μF, RL=20mA/3.0V

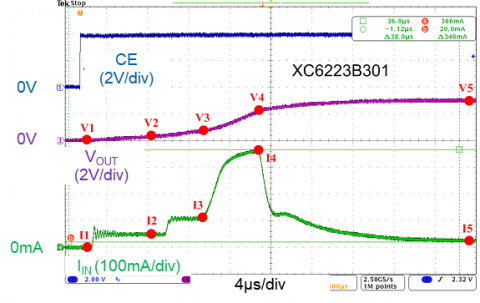

无浪涌电流防止功能 : XC6223B301

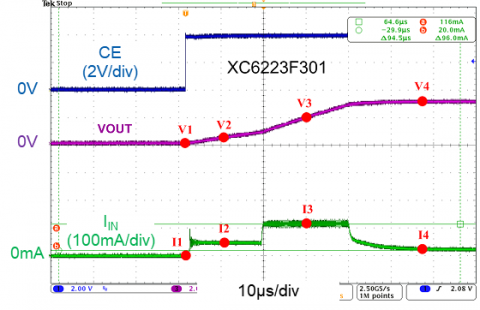

有浪涌电流防止功能 : XC6223F301

(b) 输出电压的上升时间、通过率的控制

软启动功能可用于控制从IC进入启动开始状态到输出电压达到设定电压为止的时间，在后级设备的启动顺序等中调整输出电压的上升时间和通过率。

虽然也有在IC内部固定了软启动功能的产品，但根据产品的不同，也有可以通过外置零件等调整软启动时间的产品。

在可调整软启动时间的产品中，可以进行输出电压的通过率调整和输出中连接大容量电容器时的浪涌电流降低。

在输出上连接了大容量的电容器的情况下，由于流过过度的浪涌电流，电源IC的保护功能工作会成为启动不良的原因，所以一般通过调整软启动时间等来进行启动不良对策。

启动波形 : XC9271 500kHz : VIN=12V/VOUT=5V, CL=22μF x2 + 330μF x 3

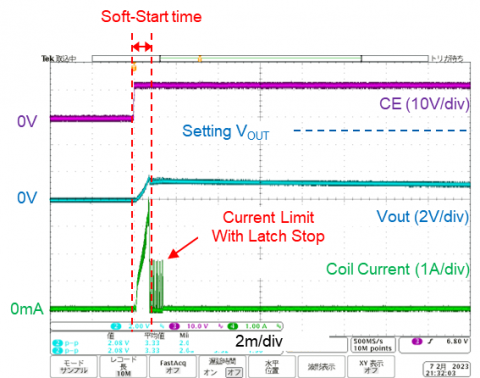

启动不良@软启动时间=1.3ms

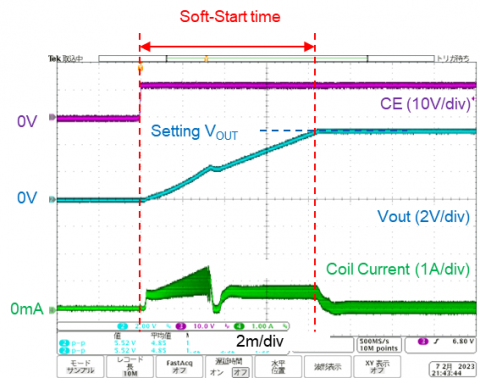

正常启动@软启动时间=9ms
