为什么signed_vector的-128结果中间有很多空格？

练习一

有符号数据与无符号数据对比

代码：

module vector_transfer();
    logic[7:0]logic_vector=8'b1000_0000;
    bit   [7:0] bit_vector=8'b1000_0000;
    byte  signed_vector=8'b1000_0000;




    initial begin


    $display("logic_vector=%d",logic_vector);
    $display("bit_vector=%d",bit_vector);
    $display("signed_vector=%d",signed_vector);


    end
endmodule

仿真结果：

相信各位小伙伴，都能理解该仿真结果的产生，但是可能有的小伙伴会有疑问，为什么signed_vector的-128结果中间有很多空格？你真的仔细，先为你竖起大拇指，接下来我们就讲解一下为什么输出结果会是这样。

这里是解释

首先，在开始阶段，声明变量logic_vector为8位，bit_vector为8位，signed_vector没有明确给出具体位宽，默认32位。是不是看到区别了，别激动，接着往下看，8位二进制数转换位十进制数最大值为2^8-1=255,位宽为3，同样道理，32位二进制数转换位十进制数最大值为2^32-1=42_6496_7295,位宽为10，理解了这个接下来就是重点了哦！！！在使用到display时，我们经常需要考虑到显示数据的对齐方式，一般会在%和指定基数之间通过指定域宽来实现显示数据的对齐，格式一般为：%(域宽值）(进制）

域宽值：即为显示数据的个数；

进制：可以是二进制b，十进制d，八进制o，十六进制h；

%(进制）默认为最大位宽

理解了这些，我们接着分析上边的代码：

$display("logic_vector=%d",logic_vector) 显示的logic_vector默认为最大位宽3

$display("bit_vector=%d",bit_vector) 显示的logic_vector默认为最大位宽3

$display("signed_vector=%d",signed_vector) 显示的logic_vector默认为最大位宽10

所以显示结果 logic_vector=128；bit_vector=128；signed_vector= -128（中间空7个位宽）；如果想实现signed_vector= -128，可以修改代码：$display("signed_vector=%0d", signed_vector)；%0表示按照实际位宽进行解释。

练习二

有符号数据与无符号数据转换

代码：

module vector_transfer1();
    byte signed_vector=8'b1000_0000;
bit[8:0]result_vector;


    initial begin
        result_vector=signed_vector;
        $display("@1 result_vector='h%x",result_vector);
        result_vector=unsigned'(signed_vector);
        $display("@2 result_vector='h%x",result_vector);
        end
endmodule

仿真结果：

练习三

数据截取

代码：

module vector_transfer2();
    logic [3:0] x_vector=4'b111x;
    bit   [2:0] bit_vector;


    initial begin
    $fsdbDumpfile("vector_transfer2.fsdb");
    $fsdbDumpvars;
    end


    initial begin
    $display("@1 x_vector='b%b",x_vector);
    bit_vector=x_vector;
    $display("@2 bit_vector='b%b",bit_vector);
    end
endmodule

仿真结果：

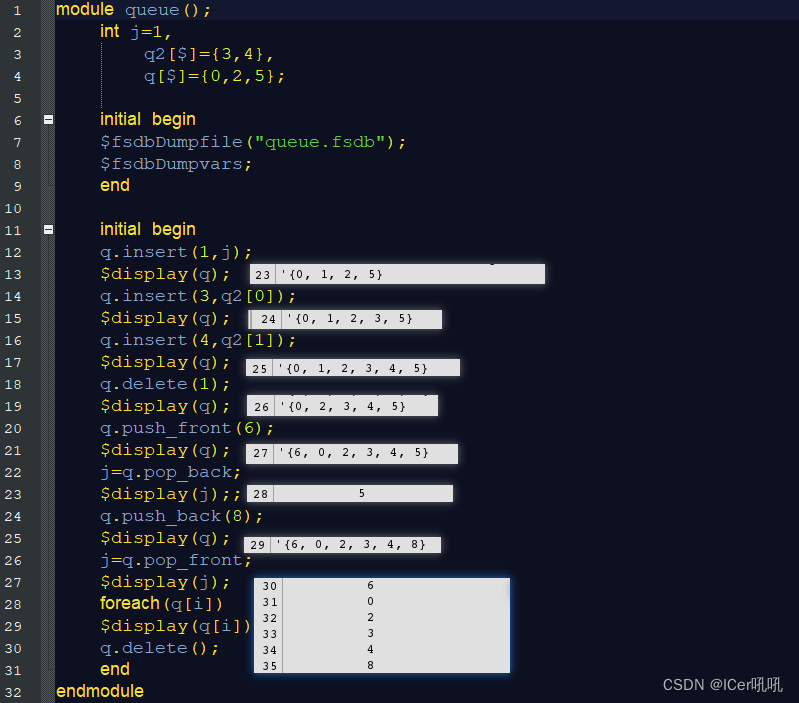

练习四

队列的基本用法

代码：

module queue();
    int j=1,
        q2[$]={3,4},
        q[$]={0,2,5};

    initial begin
    $fsdbDumpfile("queue.fsdb");
    $fsdbDumpvars;
    end


    initial begin
    q.insert(1,j);
    $display(q);
    q.insert(3,q2[0]);
    $display(q);
    q.insert(4,q2[1]);
    $display(q);
    q.delete(1);
    $display(q);
    q.push_front(6);
    $display(q);
    j=q.pop_back;
    $display(j);;
    q.push_back(8);
    $display(q);
    j=q.pop_front;
    $display(j);
    foreach(q[i])
    $display(q[i]);
    q.delete();
    end
endmodule

仿真结果：
