贴片Y电容内部构造是什么样子的，和传统插件

传统的Y电容主要是插件形式的，自从科雅推出JK-ET系列贴片Y电容以来，很多人搞不明白，贴片Y电容内部构造是什么样子的，和传统插件Y电容有什么不同之处？

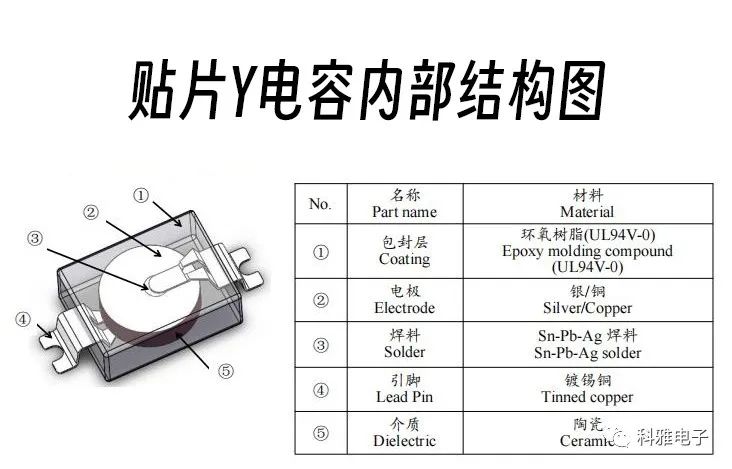

为了让大家更直观看出贴片Y电容的内部构造，我们给大家画了一个简图，如下图所示：

可以看出，不管是插件Y电容还是贴片Y电容，它们的内部芯片都是完全一样的，只不过外面的包封方式有明显地区别，相对来讲，贴片Y电容的外部包封方式更复杂。

相对来讲，贴片Y电容耐湿热可靠性提升，比如科雅JK-ET系列塑封型贴片 Y1-cap可以满足121℃，2atm.，100%RH，24h的PCT实验要求，而传统插件Y电容则达不到这种要求。

不过由于贴片Y电容的体积很小，所以做不了的Y电容容量一般都不是太大，大容量的Y电容还必须使用插件形式的。

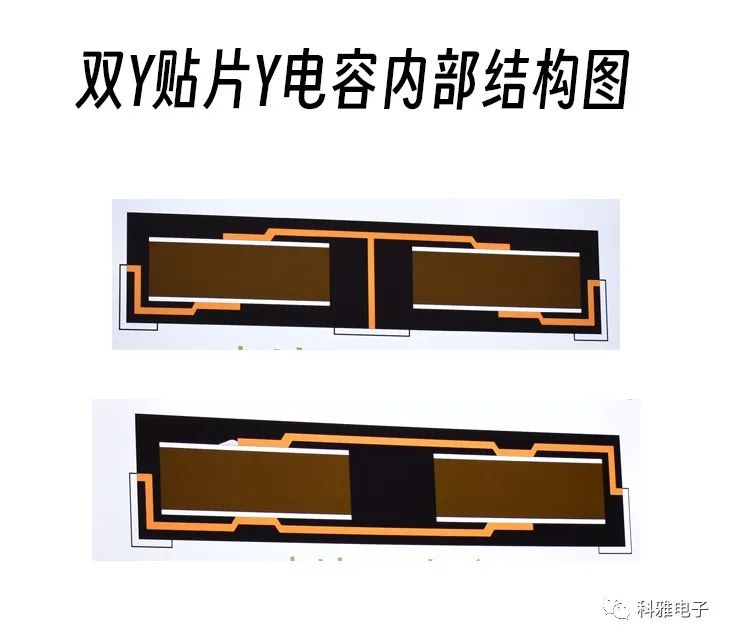

除了单芯片的贴片Y电容以外，科雅还推出了双芯片的贴片Y电容，1个可以替代2个Y电容，内部构造图如下：

贴片Y电容的作用：

最为理想的用途是用作交流线路滤波器以及开关电源和交流转接器初级二次级耦合的。

最为理想的用途是无变压器DAA调制解调器的D-A绝缘和降噪。

在PCB表面贴装电容器，增加PCB空间利用率。

可提供AC250V & AC400V 额定电压的产品。
