VLAN通信基础细节详解

1. VLAN标签

一般不同VLAN之间是无法通信的，如果想要通信需要借助三层设备实现，当然，VLAN标签技术也能实现不同VLAN之间的通信。

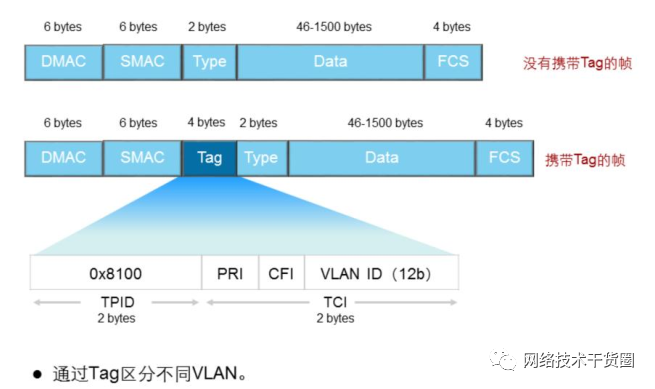

VLAN标签技术通过对数据流量进行打标签来区分不同VLAN的流量，IEEE 802.1Q协议规定以太网数据帧中加入4个字节的VLAN标签（又称VLAN Tag，简称Tag），用以标识VLAN信息。通过Tag字段中的标识来区分不同VLAN的流量，也就是说，在一个VLAN的交换网络中以太网数据帧的形式一般会有以下两种形式：

有标记帧（Tagged Frame）

无标记帧（Untagged Frame）

在常见的计算机设备，网络设备中：

PC主机、服务器、Hub、傻瓜交换机只能收发Untagged帧

交换机、路由器、 AC既能收发Tagged帧也能收发Untagged帧

语音终端、AP等设备可以同时收发一个Tagged帧和一个Untagged帧

2. 链路类型

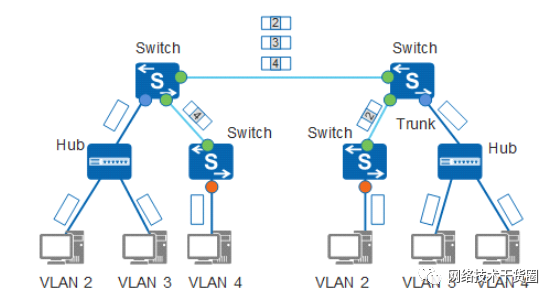

VLAN网络的链路分别为接入链路和干道链路：

接入链路（Access Link）：通常是连接用户主机和交换机之间的链路，接入链路上传输的是不带标签的VLAN数据帧，也就是Untagged帧。

干道链路（Trunk Link）：连接交换机与交换机之间的链路，在干道链路上传输的一般都是带标签的VLAN帧，即Tagged帧。

3. 什么是PVID

PVID英文为Port VLAN ID，代表端口的默认VLAN，为什么需要PVID？

接入链路一般都是处理不带标签的Untagged数据帧，而干道链路都是处理带标签的tagged数据帧，通过在交换机的端口配置默认的VLAN，当交换机的端口收到不带标签的Untagged数据帧时，交换机将给会加上默认VLAN的PVID（即VLAN标签）。

4. 端口类型

学过思科的同学知道，思科交换机的端口只有Access和Trunk两种类型，华为设备除了这两种端口类型外，还有一种Hybrid端口类型。

4.1 Acccess端口

Access端口是接入链路上的端口类型，即交换机连接主机的端口，该端口只处理唯一默认的VLAN数据流量（一般是不带标签）。

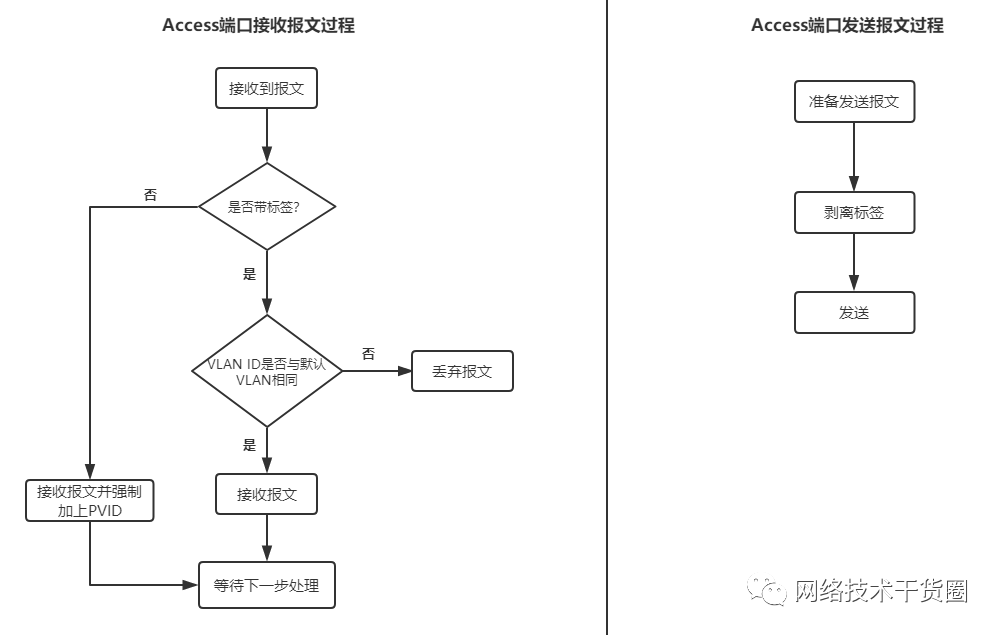

Access端口处理数据过程如上图所示，当端口收到不带标签的VLAN帧时则会强制加上PVID。如果是带标签的数据帧则判断VLAN ID（这里的VLAN ID其实就是PVID）和默认的VLAN ID是否相同，如果不相同则丢弃报文，如果相同则接收报文，等待下一步处理。

Access端口在发送报文时会先剥离VLAN帧的标签，然后再发送。

4.2 Trunk端口

Trunk端口是Trunk链路上的端口，是交换机与交换机之间连接的端口，也可以连接路由器，AP等设备，这意味着Trunk端口可以处理带标签和不带标签的数据帧。

Trunk端口收到不带标签的数据帧时，会添加该端口的PVID并检查PVID是否在允许通过的VLAN ID列表中，如果在的话则会接收报文，反之则会丢弃报文。如果接收到的是带标签的数据帧时，会检查标签中的VLAN ID是否在允许通过的VLAN ID列表中，如果在就接收报文，如果不在就丢弃报文。

Trunk端口在发送数据帧时，会先检查数据帧的VLAN ID是否与端口的PVID是否相同，并且是该端口允许通过的VLAN ID时则去掉标签；如果数据帧的VLAN ID与端口的PVID不相同，但是该端口允许通过的VLAN ID的话，则保持原有的标签不变，然后发送报文。

举个栗子：

SWA和SWB两台交换机之间的链路是Trunk链路，并且该链路的PVID是1（即默认VLAN 1），并且允许所有的VLAN通过。

当主机A发送数据帧时，由于SWA交换机的Trunk端口给数据帧加了PVID1的“标签”，SWA交换机在处理主机A的数据帧时，检查PVID和该端口的PVID是相同的，就会剥离标签然后转发到Trunk链路上。

主机B发送数据时，SWA交换机的Trunk端口给数据帧加上了VPID20的“标签”，SWA交换机在处理主机B的数据帧时，检查PVID和该端口的PVID不相同，并且数据帧的VLAN ID是端口允许通过的VLAN ID，则会原封不动的转发到Trunk链路上。

4.3 Hybrid端口

Hybrid端口既可以连接接入链路又可以连接干道链路，还可以在出端口方向将某些VLAN帧的标签剥离，一般华为设备的端口默认就是Hybrid类型。

Hybrid端口在接收报文时同Trunk端口的过程是相同的，但是Hybrid端口在发送报文的过程时，如果数据帧的VLAN ID是该端口允许通过的VLAN ID时则发送该报文，还能通过配置命令决定发送报文时是否携带标签：

port hybrid tagged vlan vlan-id ：表示当前端口发送该vlan-id的数据帧时直接发送报文，不剥离VLAN标签，该命令通常配置在交换机连接交换机的端口上。

port hybrid untagged vlan vlan-id ：表示当前端口发送该vlan-id的数据帧时会将VLAN标签先剥离掉再转发出去，该命令一般配置在交换机连接主机上的端口。

我们再来看个栗子：

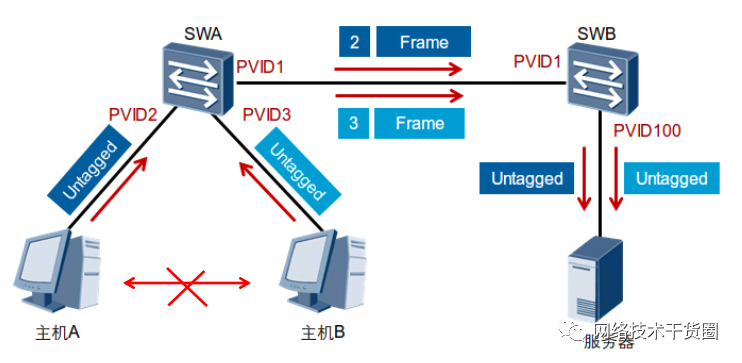

主机A和主机B都能访问服务器，但是它们之间不能互相访问。此时交换机连接主机和服务器的端口，以及交换机互连的端口都配置为Hybrid类型。交换机连接主机A的端口的PVID是2，连接主机B的端口的PVID是3，连接服务器的端口的PVID是100。

在SWA和SWB交换机之间连接的接口上配置port hybrid tagged vlan 2 3 100命令后，这条链路上传输的就都是带标签的数据帧了。

在SWB和服务器连接的接口上配置port hybrid untagged vlan 2 3命令后，这条链路上发送的数据就会剥离VLAN标签再转发给服务器。

5. VLAN的划分

VLAN的划分有以下几种方法：

基于端口的划分

基于MAC地址的划分

基于IP子网划分

基于协议划分

基于策略划分

在以上几种VLAN划分的方法中，基于策略划分VLAN最为复杂，基于端口划分VLAN在工作中最为常用。其主要是根据交换机的端口来划分，为每个端口配置不同的PVID，将不同的端口划分到VLAN中，默认情况下交换机的所有端口都划分在VLAN 1中。

6. VLAN常用命令

vlan10//创建单个VLAN
vlanbatch10to20//创建多个VLAN
portlink-typeaccess/trunk/hybird//配置接口类型
portdefaultvlan10//配置Access关联VLAN/PVID
porttrunkallow-passvlan10//配置Trunk允许VLAN
porttrunkpvidvlan10//配置Trunk的PVID
porthybirdtagged/untaggedvlan10//配置Hybird标记VLAN
porthybridpvidvlan10//配置Hybird的PVID
displayvlan//验证VLAN
displayportvlan//验证VLAN
