合宙Air001创意DIY——自制炫酷“地球名片”

包装炸裂、价格便宜、支持Arduino开发——合宙Air001开发板近期火爆出圈，那么超值套餐里的Air001芯片可以做什么呢？

今天特别分享@灰太狼烤着吃大佬开源新作：

地球名片——基于合宙Air001芯片，以地球为主题设计的一款具备趣味性和观赏性的小卡片，包含OLED屏幕、LED灯、按键、开关等外设，可显示地球信息，设定文字等内容，支持切换动画，具备多个灯光效果。

物料准备及硬件制作

主要物料准备

地球名片整体以PCB为载体，正面涵盖OLED屏幕、LED灯、按键、开关等外设器件，背面为合宙Air001主控芯片和其他电子元器件。

硬件制作要点

个人制作时元件焊接顺序如下，仅供参考：

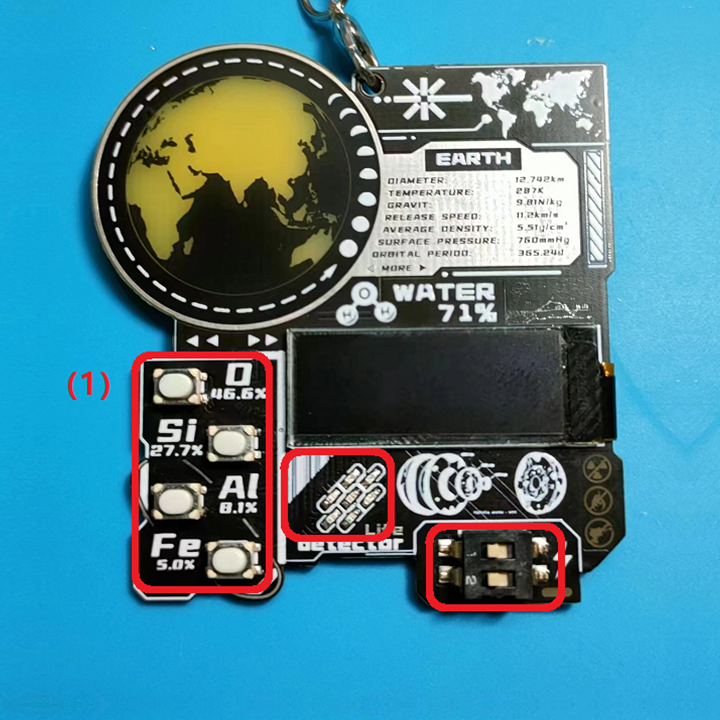

（1）加热台+锡膏焊接正面贴片元件；

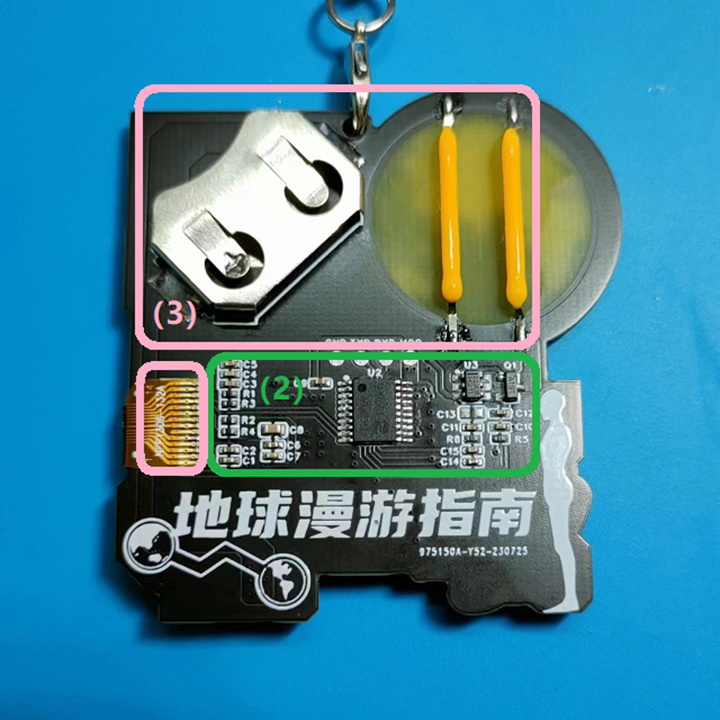

（2）热风枪+锡膏焊接背面小元件；

（3）电烙铁+焊锡丝焊接OLED、电池底座、陶瓷LED灯。

特别提醒：

焊接前需要判断好LED灯的正负极；因为PCB两面都有贴片元件，因此热风枪焊接背面时需要控制好温度，不宜过高。

2

地球名片主要功能实现

地球名片项目基于合宙Air001芯片，使用Arduino IDE开发。支持显示地球信息，设定文字等内容，支持切换动画，具备多个灯光效果。

功能1. OLED屏幕显示控制

打开PCB右下角的第一个开关，按下屏幕左侧第一个按键，就会显示OLED屏幕的一个内容；然后，可通过左侧第三个按键进行内容切换。

点按进行左右切换：

长按进行模式切换：

功能2. LED灯光控制

通过PCB面板左侧第二个按键，即可控制OLED屏幕下方的LED灯。我们短按一下它就会切换一个数字，如果长按则会进入一个闪烁效果。

功能3. 地球灯光控制

打开PCB右下角第二个开关，然后再触摸PCB板上的金属部分：地球旁边的圆环或者铭牌，即可点亮地球。
