振动数据采集前端可用快速、精密、高分辨率的

产实践中存在着大量的机械振动现象，有的有助于人们的生产，有的则是非常有害的，机械振动信号传递与承载着机械设备工作中所蕴含的大量信息。在工业生产中必须对设备进行振动状态监测，以便深入了解机械工作的机理与特征，发现异常，提前预警。

为了提高监控系统的准确性和实时性，数据采集系统可以选用快速、精密、高分辨率的A/D转换器GAD7980，该ADC可原位替换AD7980，并且具有一定的价格优势，如有需求，国芯思辰可提供稳定的供货和技术支持。

基于GAD7980的嵌入式振动数据采集前端装置，系统由主控、存储模块、电源模块、A/D转换器组成。可直接把振动数据采集箱放到采集的现场，通过以太网传输数据，提高了工业控制中的信号采集处理以及传输抗干扰能力，能够对设备振动数据进行快速精确的采集。

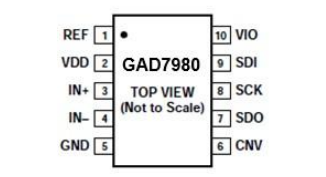

国产地芯GAD7980是一款16位电荷再分配逐次逼近型寄存器型模数转换器，芯片采用的是单电源供电。它内置一个低功耗、高速、16位采样ADC 和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0V至REF。基准电压由外部提供，并且可以独立于电源电压。功耗和吞吐速率呈线性变化关系。

GAD7980的SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。采用独立电源 VIO时，它与1.8V、2.5V、3.3V和5V逻辑兼容。

GAD7980用于震动数据采集前端装置性能参数：

•SPI串行接口

•信噪失真比：86dB@1KH

•总谐波失真：-100dB@1KH

•功耗：7.7mW@Fs=1MSPS

•单模拟电源供电VDD：2.5V

•待机电流：50Na

•工作温度范围为−40°C至+85°C

•采用的是10引脚DFN封装
