随着摄像头和人机交互等技术的发展，AR眼镜的体验得到了质的提升。为了满足用户对高舒适度和沉浸感的要求，AR眼镜的电路板设计变得越来越重要。

客户对AR眼镜电路板的功能需求包括：
1）运行Android 9.0或更高版本的系统，能够安装常见的APP软件；
2）驱动双目OLED显示屏，横屏显示；
3）支持开关机按键，实现长按开机/关机功能；
4）支持音频输出，具备立体声扬声器和音量控制功能；
5）支持3.7V电池供电，并实现电源管理功能；
6）支持Wifi/BT/LTE通信，提供天线接口和SIM卡槽；
7）支持导航所需的GPS/陀螺仪/地磁/惯导/重力感应/气压计等硬件和驱动；
8）集成触摸板，实现类似鼠标的屏幕控制；
9）支持USB-TypeC接口，实现电池充电和调试功能；
10）支持摄像头输入；
11）支持MIC输入，便于实现语音控制功能；
12）支持修改开机和关机动画；
13）支持预安装APP。

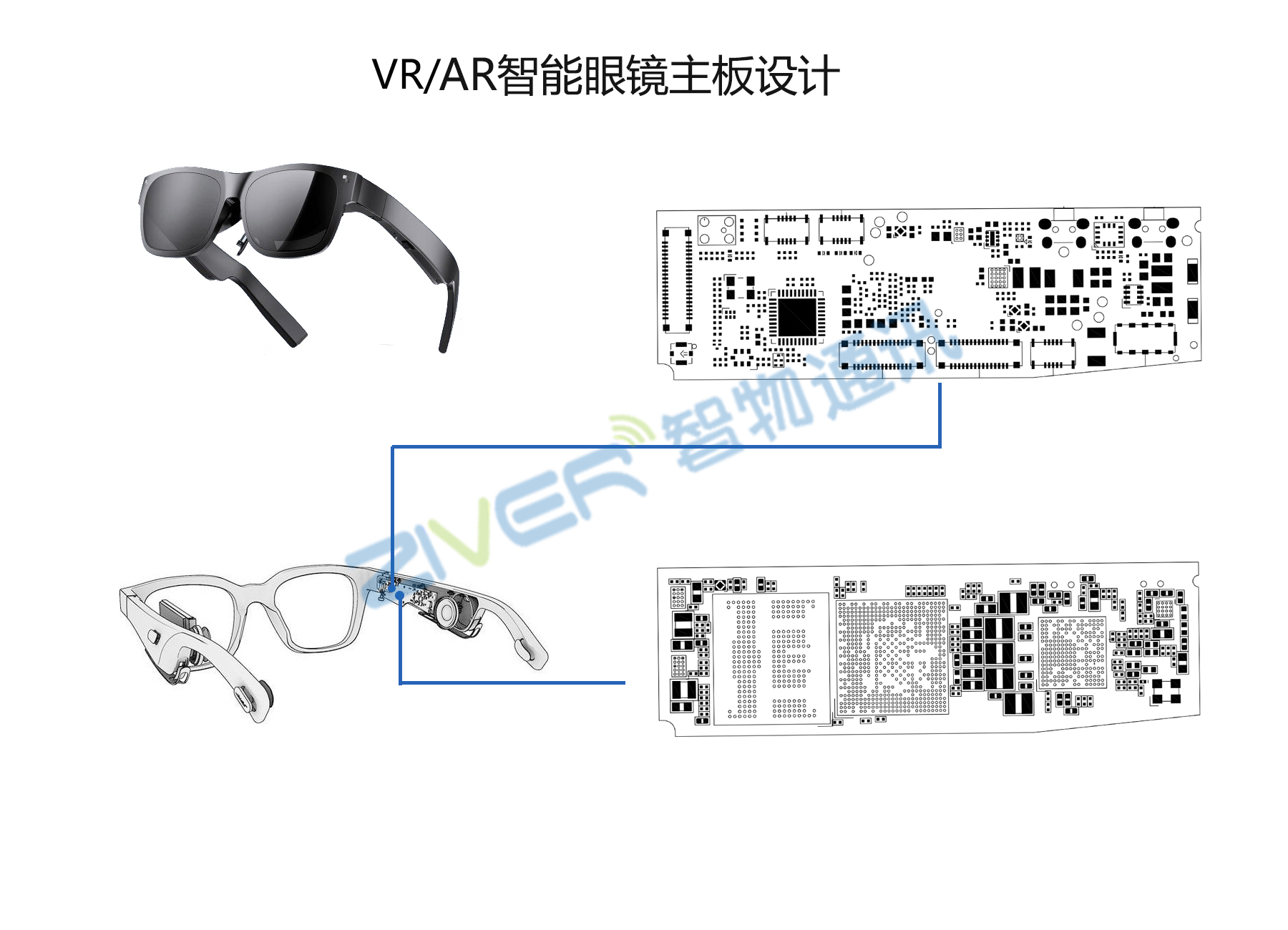

为满足客户需求，我们提出了一种AR光学模组配套的电路板解决方案。该电路板基于联发科MTK6765八核硬件平台，具有低功耗和低发热的优势。操作系统采用Android 9.0，并集成了光波导1080P显示和LVDS接口的自由曲面显示。此外，还支持FDD、TDD 4G网络、GSM电话和短信功能；2.4G和5G双模WiFi模块；蓝牙通讯模块；GPS和北斗定位；双摄像头，支持广泛的人脸识别和OCR识别功能，以及高清视频录制。电路板还具备多路显示输出和多路视频输入能力，支持WiFi 6和千兆以太网，提供丰富的外设接口，具备强大的音视频采集和显示能力。

我们还采用了一种新型的分布式电路设计方法，将电路分解到AR眼镜的不同区域，以降低电路的复杂度，并提高设备的稳定性和处理速度。电路板设计还考虑了散热问题，采用铜基板和导热胶的组合来提高热量传导效率。

这种AR智能眼镜电路板解决方案能够满足用户对高舒适度、沉浸感和稳定性的要求，为AR眼镜的发展提供了强大的支持。
