MA8601 无需更改电路直接pin√pin替代FE8.1s方案

FE8.1是一个非常紧凑的高速4端口 usb 集线器控制器。它符合 usb-if 规范。为了实现绝对最小的引脚计数，没有输入信号引脚留下来监测本地电源状态。Fe8.1是 usb 2.0 4端口集线器解决方案。通过设计综合扫描链和内置自测试模式，在封装和测试阶段对所有高、全、低速模拟前端(afe)元件进行测试，保证了 FE8.1的高质量。


FE8.1特点:
usb 2.0完全兼容 afe 收发器:
上游面向端口支持高速(480mhz)和全速(12mhz)模式;
4下游面向端口支持高速，全速和低速(1.5 mhz)模式;
集成上游1.5 k 拉升，下游15k 拉下，和串行电阻器，集成5v 至3.3 v 和1.8 v 调节器;集成电源复位与电源故障检测电路;
集成12mhz 振荡器与反馈电阻和晶体负载电容器; 集成12mhz 至480mhz 相位锁定环路(pll) ;

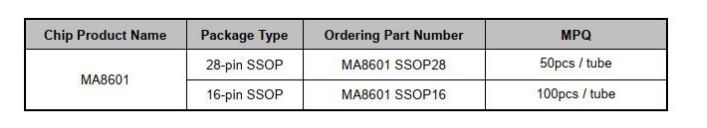

MA8601是一款用于USB 2.0 4端口集线器的高度集成、高质量和高性能解决方案。其占地面积小，功耗极低，是嵌入式应用程序和独立集线器的最佳选择。且MA8601有2种封装方式：

​​​
MA8601S TSSOP16与FE8.1S适用于一拖四的USB HUB的集线器拓展方案
MA8601 TSSOP16与FE8.1S的参数特性和封装尺寸一致，且封装脚位相同是可以直接替代FE8.1S, 且不用更改电路.

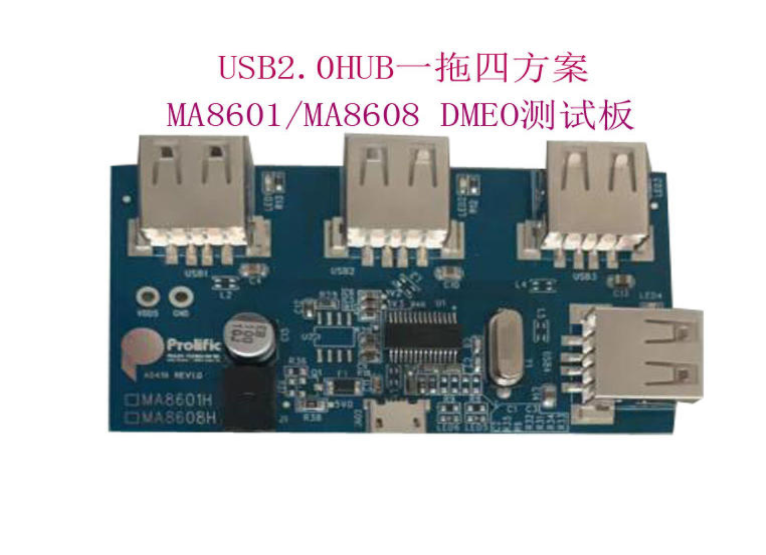

MA8601 USB 一拖四USB HUB ，应用如下图所示

MA8601设计USB 一拖四USB HUB应用方式和产品形态如下所示：
