灵活的模拟信号生成和捕获的虹科PXI模块

HK-PA72 是一系列灵活的模拟信号生成和捕获的PXI模块，HK-PA72 为中高端模拟功能提供了灵活且具有成本效益的解决方案。它由一块母板和一块或两块子板组成。子板中有多种不同的发生器、数字转换器、滤波器和灵活的数字 I/O 模块可供选择， 还可以轻松创建定制子板， 这使您可以配置完全适合您需求的数据采集卡。接下来将介绍可选择的子板。

01

HK-PA72G16400

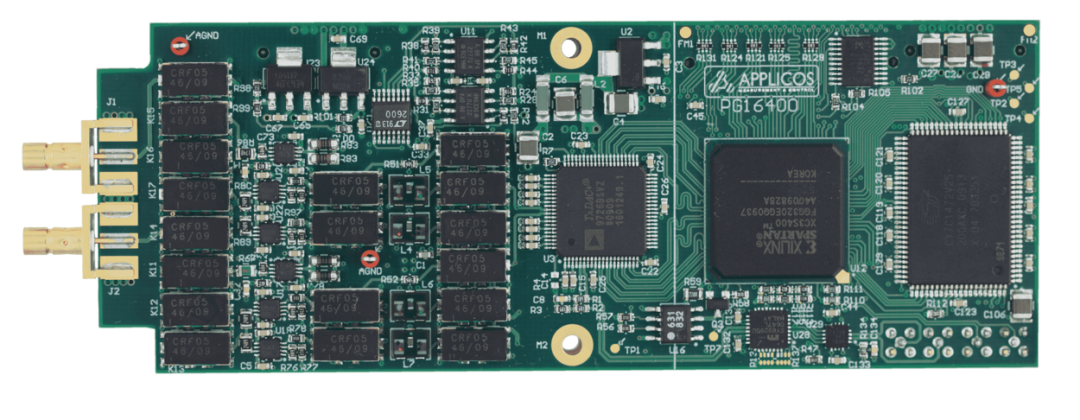

HK-PA72G16400 是一款 16 位任意波形发生器，能够以高达 400Msps 的速度生成波形。高分辨率和高采样率允许生成具有非常低量化噪声水平的信号。板载偏置电压源可以生成偏置信号，同时保持 DAC 数字范围的最佳利用。凭借 8MWord 内存，有足够的空间来上传多种不同的模式，从而可以通过最少的总线通信来切换模式。

02

HK-PA72G14180

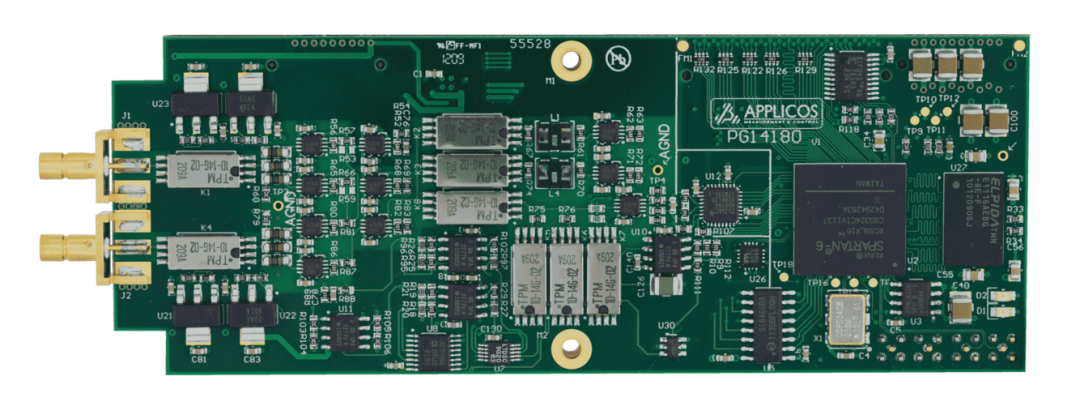

HK-PA72G14180 是一款 14 位任意波形发生器，能够以高达 180Msps 的速度生成波形。板载偏置电压源可以生成偏置信号，同时保持 DAC 数字范围的最佳利用。凭借 64MWord 内存，有足够的空间来上传较长的复杂波形。还可以上传许多不同的模式，从而允许以最少的总线通信切换模式。

01

HK-PA72D16180A

HK-PA72D16180A 是一款 16 位数字转换器，能够以高达 180Msps 的速度捕获波形。板载偏置电压源允许捕获偏置信号，同时仍使用最佳范围以实现最大 ADC 利用率。两个板载滤波器可以抑制带外噪声。64MWord 板载存储器能够捕获很长的波形，或以最少的中间总线通信顺序捕获多个信号。

02

HK-PA72D14130

HK-PA72D14130 是一款 14 位数字转换器，能够以高达 130Msps 的速度捕获波形。板载偏置电压源允许捕获偏置信号，同时仍使用最佳范围以实现最大 ADC 利用率。两个板载滤波器可以抑制带外噪声。64MWord 板载存储器能够捕获很长的波形，或以最少的中间总线通信顺序捕获多个信号。

01

双通道带通滤波器

HK-PA72BPF

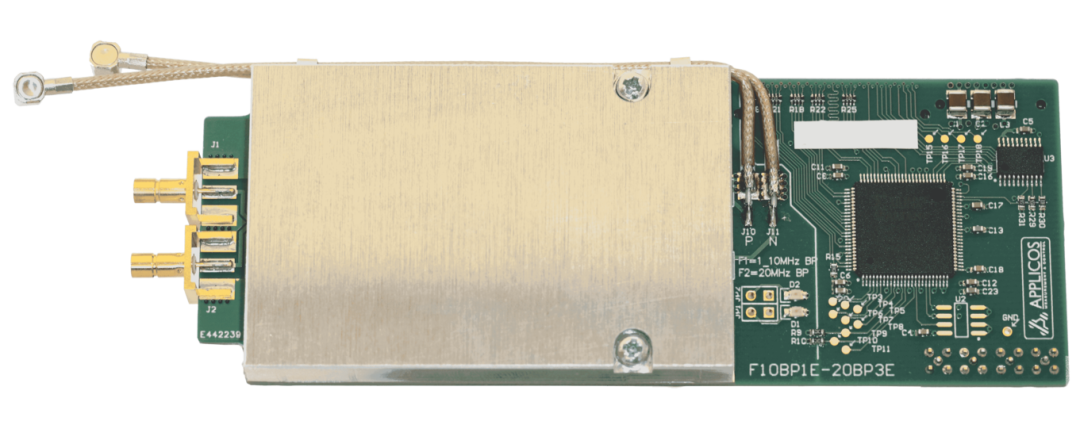

HK-PA72BPF 子板是附加滤波器板。它通常包含两个可选的差分三阶椭圆带通滤波器。这些过滤器模块是根据客户的要求定制的。滤波器可用于对发生器子板的输出信号进行滤波，以实现更好的失真和噪声抑制。

02

多功能数字IO

HK-PA72DIOS6016

HK-PA72DIOS6016 是一款多功能数字设计内核。FPGA 允许实现许多不同的定制应用。该连接器有 64 个输入/输出引脚，可分配为 TTL I/O 或差分输入。FPGA 可以使用 128 MB 的 DDR2 存储器，板载 EEPROM 允许在非易失性存储器中存储值。I/O 组电压可由 FPGA 在 2.5 至 3.3 伏之间选择。
