迅为RK3568开发板GPIO之外接模块

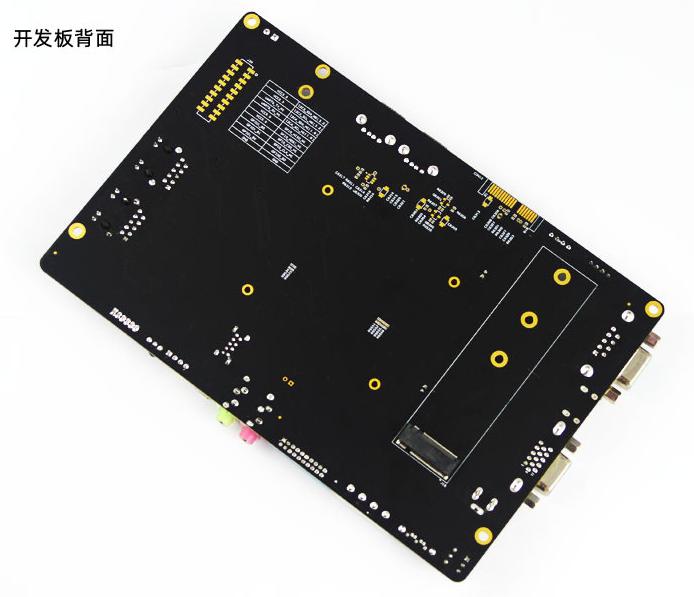

在迅为RK3568开发板上有一组GPIO，可以用来外接各种外设模块，从面实现一系列好玩的功能，一起来看看各个模块合集吧

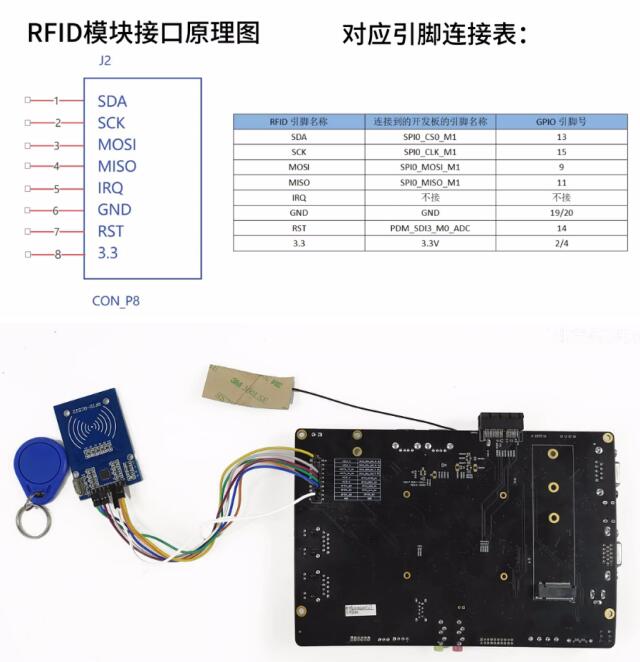

RFID模块：

工作电流：13—20mA/直流3.3V
空闲电流：10-13mA/直流3.3V
休眠电流：<80UA
峰值电流：<30mA
工作频率：13.56MHz
支持的卡类型：mifare1 S50.mifare1 S70.
mifare UltraLight mifare Pro mifare Desfire
产品物理特性：尺寸：40mm × 60mm

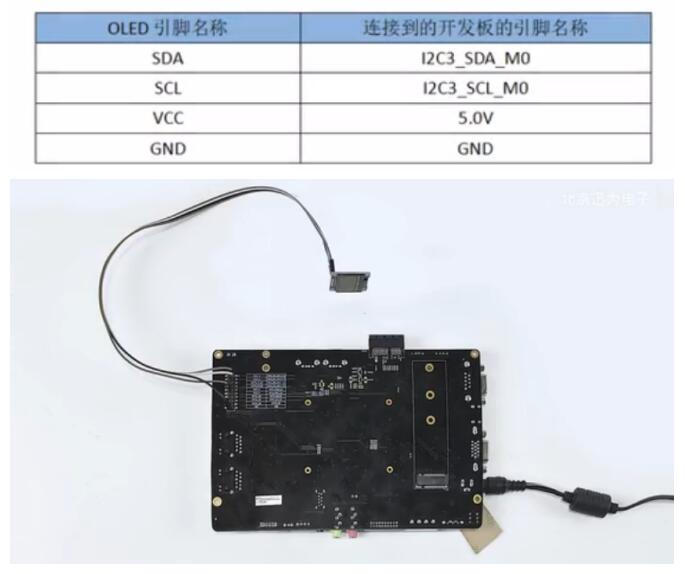

OLED模块：

高分辨率：128*64(和12864LCD相同分辨率，但该OLED屏的单位面积像素点多）
超广可视角度：大于160
宽供电范围：直流3.3V-5V
通信方式：IC
完度、对比度可以通过程序指令控制尤信电子
使用寿命不少于16000小时
OLED屏幕内部驱动芯片：SSD1306

矩阵键盘模块：

产品名称：4*4矩阵键盘模块
产品介绍：矩阵键盘是仪表类设备不可或缺的外设之一
迅为提供与TOP-3568配套使用的矩阵键盘模块，
提供Linux和Android驱动，开放所有源码！

步进电机：

电压：5V：
步进角度：5.625*1/64:
减速比：1/64
5线4相，可以与3568精英版配套使用

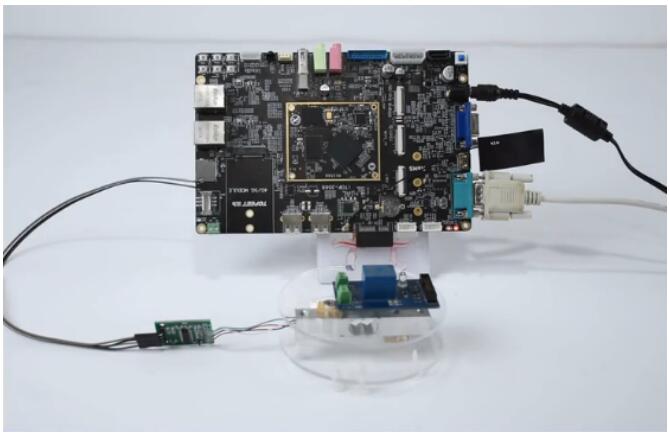

HX711称重模块：

最大量程：5KG
AD模块：HX711（24位 AD转换，专业的压力AD芯片）
校准后精度:1G内
输出信号：数字信号
信号输出总线：只占用2个普通10即可（类似于2C通讯）

继电器模块：

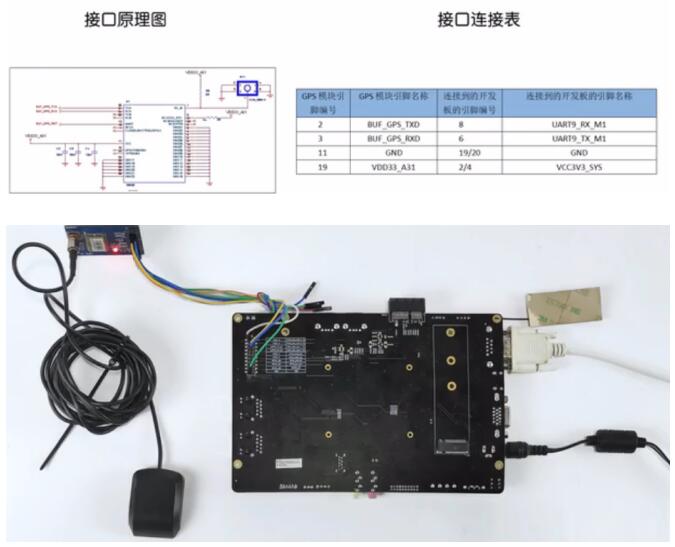

GPS模块:

风扇模块:

产品名称：Delta/台达
品牌：Delta/台达
散热器类型：风扇
6厘米（厚度2.5CM)12V静音

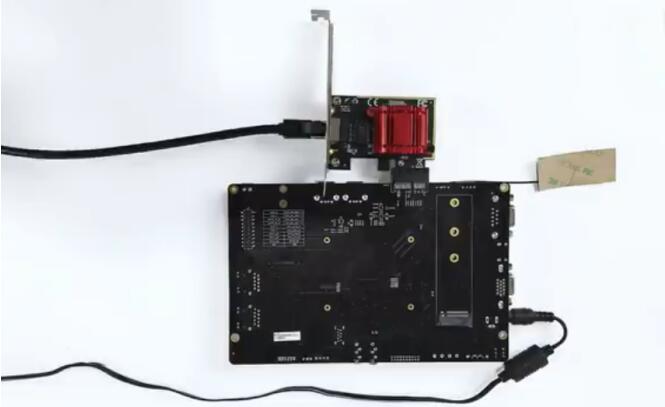

pcie模块:

产品名称 A089 PCIE千兆无盘网卡
适用网络类型 快速以太网
总线类型 PCI-E
传输速率 10/100/1000Mbps
全双功/半双功 全双工/半双工自适应
网经接口类型 FJ45
LED指示灯 LINK/ ACT(连接工作)链路/ACT(连接工作）
主芯片 Intel 1210AT
网络标准 IEEE 802.1 p,EEE 802.1Q,IEEE 802.2,EEE 802.3ac，
IEEE 802. 3az,IEEE 802.3x,IEEE 802. 3z,IEEE 802.3ad

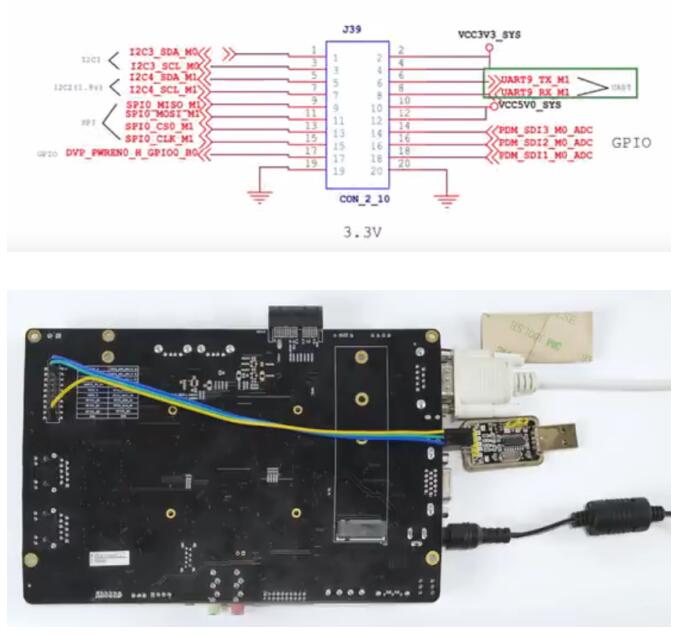

串口模块:

产品名称：USB转tt串口
