目标追踪视觉方案推荐，基于C6678+Zynq-7045

随着现代科技的高速发展，机器视觉技术在无人机、安防监控、工业检测、ADAS高级驾驶辅助系统、医疗诊断等方面有着广泛的应用。目标追踪的视觉技术是计算机视觉领域的一个重要分支课题，有着重要的研究意义。

1、方案要点

(1)图像数据采集

通过可编程逻辑器件(例如FPGA)进行高速、高精度的图像数据采集，且可灵活接入各种摄像头，如CameraLink、SDI、PAL等。

(2)目标追踪分析

将采集得到的图像数据通过高速数据总线(例如SRIO、PCIe等)传输至数字信号处理平台(例如DSP)，通过算法对图像数据进行位置分析。

(3)目标图像监控

将处理后的图像通过CameraLink、HDMI等接口进行实时显示，并可对可视化界面进行控制。

2、方案推荐

创龙科技(Tronlong)为您推荐基于tiTMS320C6678 +xilinx Zynq-7045的高速多路高清视频采集处理平台，采用DSP+FPGA+arm架构，可完美满足目标追踪关键指标。

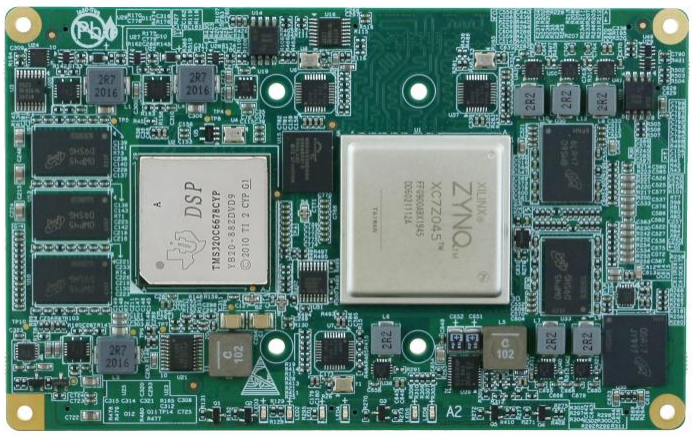

图 1 SOM-TL6678ZH核心板正面图

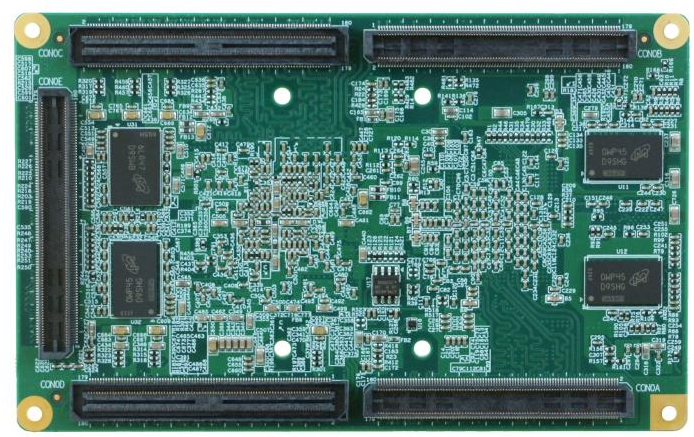

图 2 SOM-TL6678ZH核心板背面图

图 3 TL6678ZH-EVM评估板资源图1

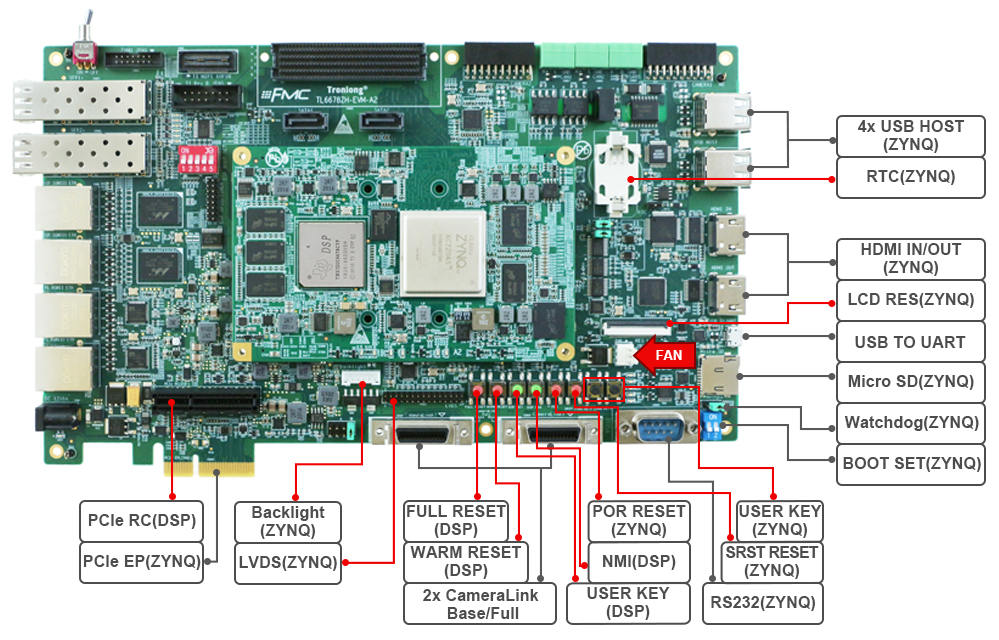

图 4 TL6678ZH-EVM评估板资源图2

2.1方案框图

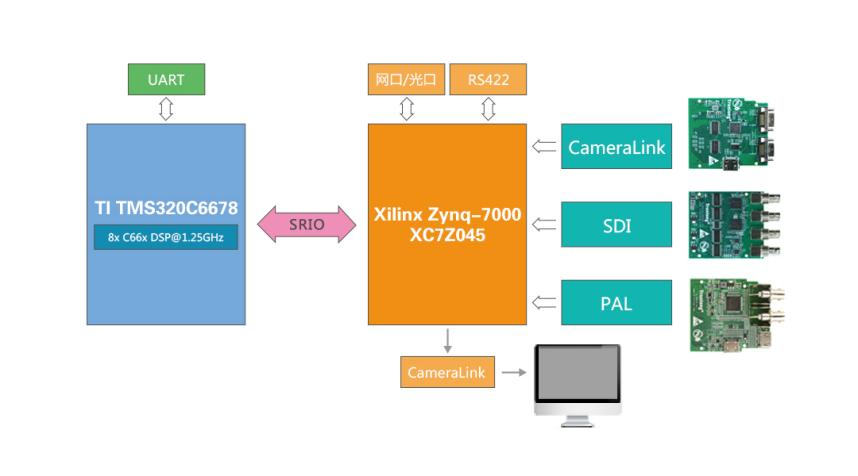

图 5 方案框图

2.2方案优势

(1)高性能处理器

TMS320C6678集成八核C66x定点/浮点DSP，主频可高达1.25GHz，运算能力可高达320 GMAC、160 GFLOP，算法能力强，满足目标追踪算法要求。ZYNQ Z-7045/7100集成PS端双核ARM Cortex-A9 + PL端Kintex-7架构28nm可编程逻辑资源，ARM主频800MHz，硬件资源丰富。可通过PL端进行高速图像数据采集，并通过PS端进行业务逻辑控制，运用十分便捷。

(2)视频接口丰富

可拓展众多目标追踪场合常用的视频接口，如CameraLink、SDI、HDMI、PAL等。其中CameraLink可支持Full模式，最大支持传输速率5.4Gbps。

(3)系统稳定可靠

核心板集成DSP和ZYNQ处理器，芯片间通过SRIO高速接口链接，核间通信更高速、更稳定。核心板经过高低温测试、振动测试、老化测试，并经过3000次系统掉电启动测试，达到工业级品质，系统运行稳定。

2.3案例演示

案例功能：

(1)基于TL6678ZH-EVM评估板接入CameraLink相机采集图像，把图像数据传输到DSP进行Sobel(边缘检测)算法处理(客户可自行替换为目标追踪算法)，最后通过网络输出处理结果。(2)CameraLink相机参数：分辨率2560 x 2048，帧率107，灰度输出，每个像素8Bit，数据量为2560 x 2048 x 107 x 8 ≈ 4.5Gbps。(3)C6678与Zynq-7045通过SRIO接口的两个Lanes进行高速数据传输，每个Lane传输速率为5Gbps，总数据有效带宽为5Gbps x 2 x 80% = 8Gbps。

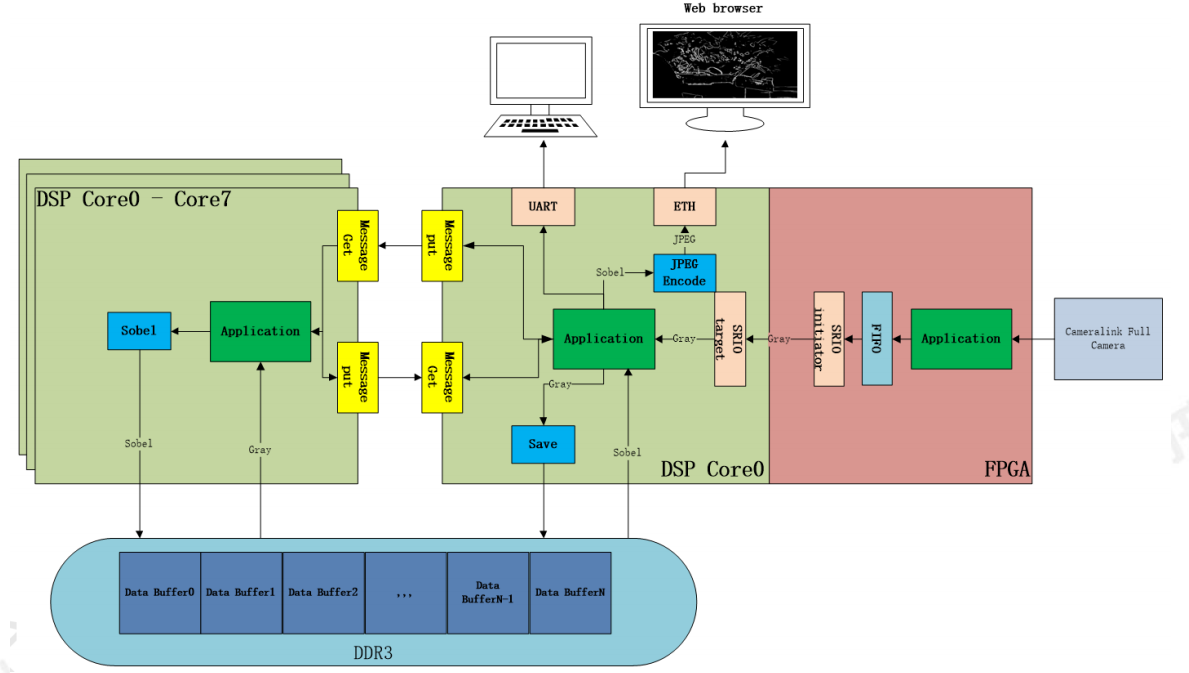

图 6 案例功能框图

图 7 PL端程序功能框图

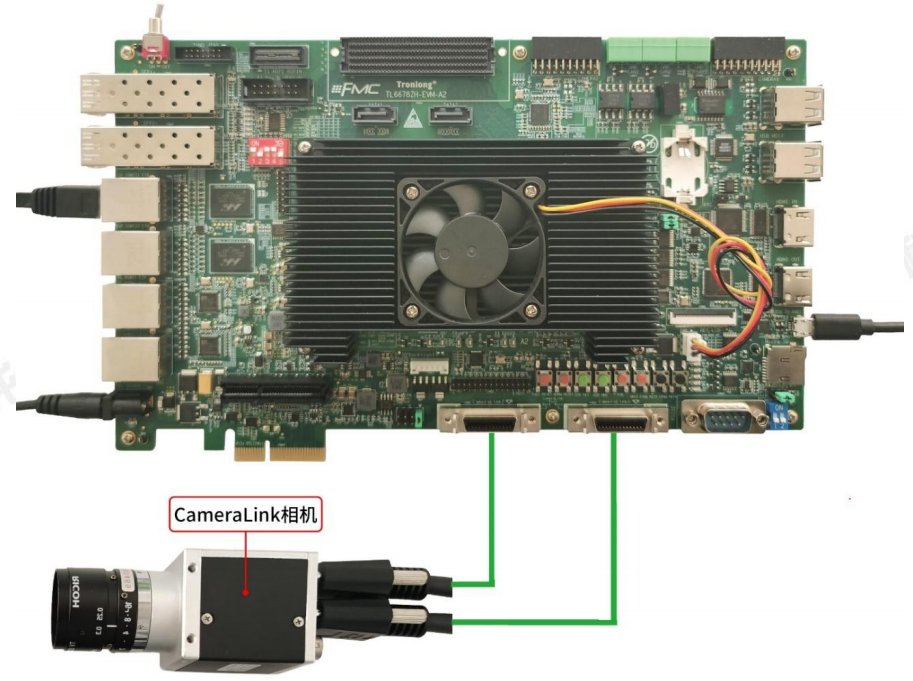

图 8 测试连接图

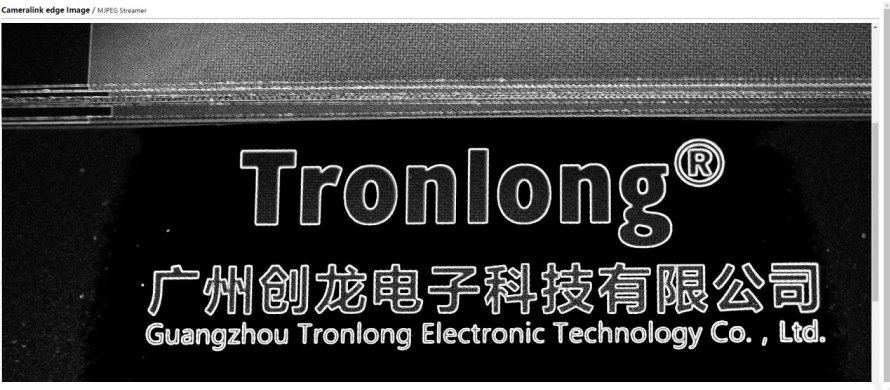

图 9 边缘检测网页输出效果

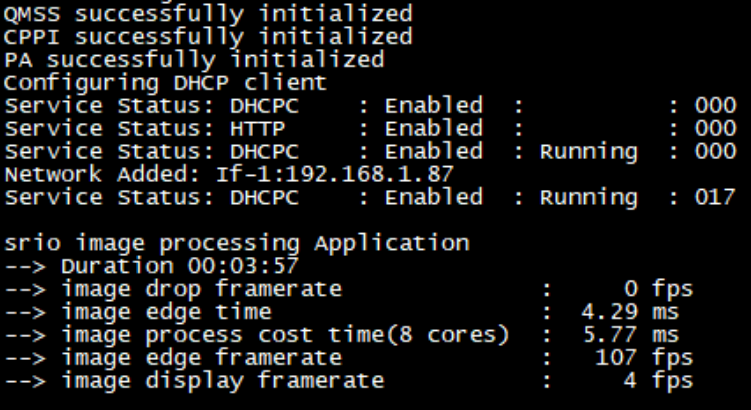

图 10 处理结果

创龙科技基于TL6678ZH-EVM评估板提供CameraLink、SDI、HDMI、PAL的测试案例，客户仅需要专注上层应用开发。
