RJ11接口浪涌保护选用什么型号的电路保护器件呢

在POS机、ATM系统和安防系统中，经常需要采用RJ11接口用于拨号上网、设备间或者与上位机之间的数据通信。

RJ11接口浪涌保护与RS-485、232等接口不同，由于RJ11的Tip和Ring信号在线振铃电压的存在，而该振铃信号的最大电压值可能超过100V，要求过压保护元件的最小关断电压要高于振铃信号的最大值，以保证设备的正常工作。

为此，在RJ11 接口上加浪涌（surge）电路保护器件是每个厂家首要考虑的问题。

那么，RJ11接口浪涌保护选用什么型号的电路保护器件呢？

国产品牌东沃电子是一家专业高品质电路保护器件厂家及保护方案服务商，不仅拥有可靠稳定的电路保护器件和全面专业的EOS/ESD解决方案，而且还设有EMC测试实验室，免费提供浪涌静电测试及方案整改服务。接下来，东沃电子要分享的主题是：RJ11接口浪涌保护方案。

RJ11接口浪涌保护方案图

RJ11接口浪涌保护方案图说明

从RJ11接口浪涌保护方案一可知，东沃电子选用TSS半导体放电管P2300SB或P2300SC，峰值断态电压为190V、断态电流最大仅为1μA、开关电压的最大值为260V、开关电流为800mA、通态电压低于4V、通态电流为2.2A、保持电流最小值为120mA、断态电容最大值仅为50pF、采用SMB封装，有出色的瞬态浪涌吸收能力和快速响应浪涌电压（ns级），浪涌保护等级可达：

10/700us 4KV/6KV
8/20us 2KA/3KA

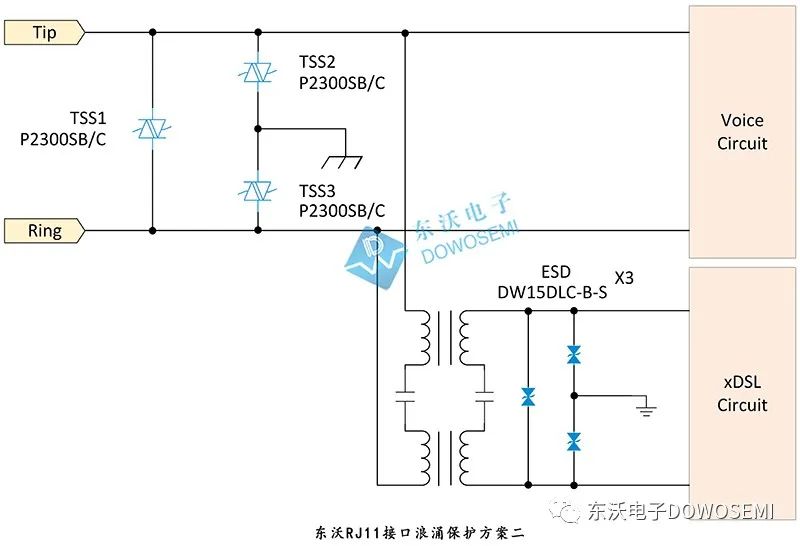

从RJ11接口浪涌保护方案二可知，在方案一的基础上增加对xDSL端口的二级保护，东沃电子选用ESD静电保护二极管DW15DLC-B-S，工作电压15V、峰值脉冲电流10A、钳位电压40V、漏电流1μA、结电容低至1pF、SOD-323封装；符合IEC 61000-4-2（静电）±30kV（空气）和 ±30kV（接触）标准。本方案浪涌保护等级可达：

10/700us 4KV/6KV
8/20us 2KA/3KA

RJ11接口浪涌电路保护器件参数

1）东沃半导体放电管P2300SB和P2300SC参数

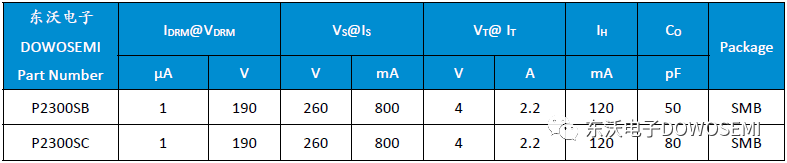

查看东沃电子“TSS-PxxxxSB Series Datasheet”和“TSS-PxxxxSC Series Datasheet”规格书可知：

2）东沃ESD静电保护二极管DW15DLC-B-S参数

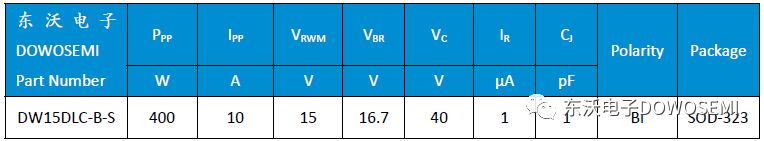

查看东沃电子“ESD-DW15DLC-B-S Datasheet”规格书可知：

以上是东沃RJ11接口浪涌保护经典方案。
