allegro自定义快捷键的方法分享

对于从事硬件设计的大多数工程师，allegro这款软件的强大之处有目共睹，尤其在高速电路板、高密度电路板设计领域，这款软件用起来会很顺手。

同时这款软件比较open,允许用户二次开发，某些公司或者论坛都有自己的SKILL,如金百泽，EDA365。我个人用的多的是EDA365 SKILL,当然这里我们先不说SKILL,先讲如何自定义快捷键。

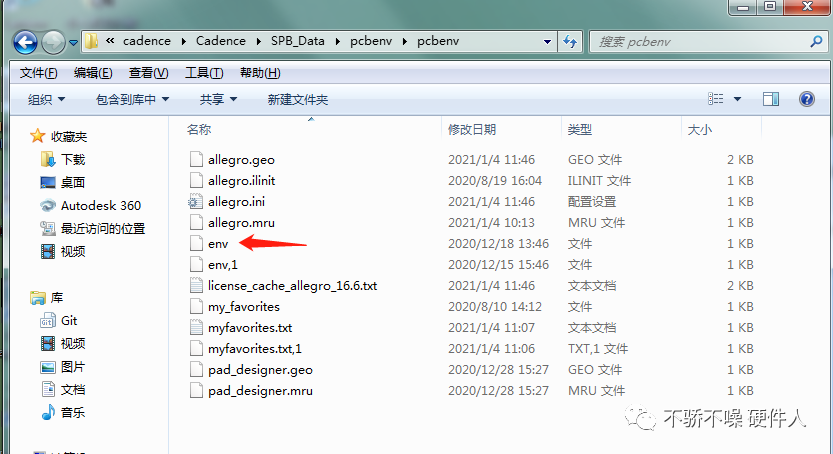

（1）先在cadence的安装路径下找到env文件，我的电脑如图1

图1 env文件路径

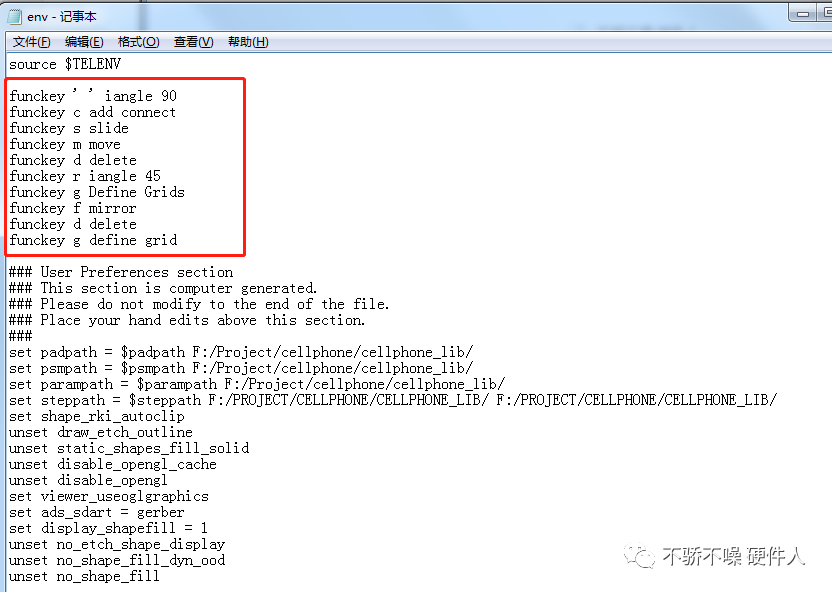

（2）用文本打开env文件，如图2

图2 自定义区域

（3）在箭头中间输入自定义的快捷键，如图3

图3 自定义完成

保存退出，既可以使用自己的快捷键。由于我早些年是用AD软件，所以AD的一些习惯还是没能改掉，如空格键旋转90等。以下是我个人常用的一些快捷键定义：

funckey ' ' iangle 90------------>元件旋转90°

funckey c add connect--------->走线

funckey s slide------------------>调整布线

funckey m move---------------->移动元件

funckey d delete---------------->删除

funckey r iangle 45------------->旋转45°

funckey g Define Grids--------->定义栅格间距

funckey f mirror----------------->镜像元件
