ST官方基于米尔STM32MP135开发板培训课程（二）

本文将以Myirtech的MYD-YF13X以及STM32MP135F-DK为例，接上篇培训课程继续讲解如何使用STM32CubeMX结合Developer package实现最小系统启动。

4.USB启动

USB启动用于烧录镜像到外部flash, 例如NAND，SD卡等，从PC端烧录镜像到外部Flash是由U-Boot结合STM32CubeProgrammer完成的，配置并编译U-Boot是烧录的前提，根据STM32MPU的启动顺序:

TF-A->OP-TEE->U-BOOT->Linux Kernel

将U-Boot 加载到DDR中又依赖于TF-A与OP-TEE，所以USB启动阶段需要完成TF-A，OP-TEE以及U-Boot的配置及编译。

4.1 USB启动：TFA 配置及编译

在USB启动阶段，TFA需要配置的外设有:调试串口UART，时钟RCC，电源以及DDR。

4.1.1 调试串口 UART

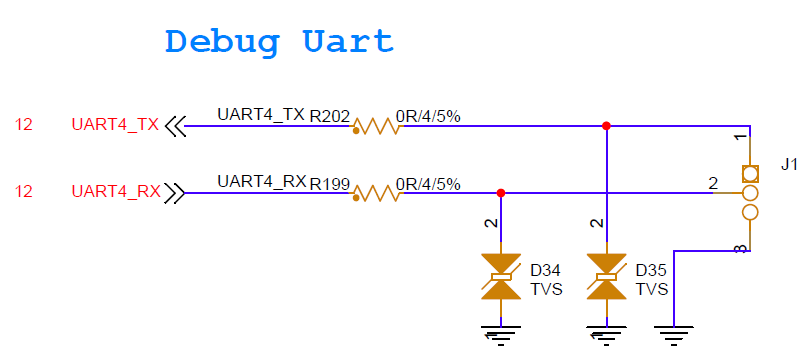

1.查看原理图，找到调试串口：

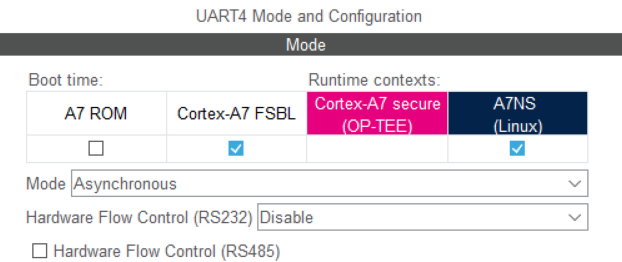

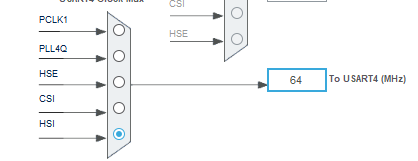

2.使能UART4，配置引脚以及时钟：

Notes:这里边USART4的时钟选择用HSI,一个原因是参考了STM32MP135F-DK的时钟树配置，另一个原因是考虑到低功耗工作模式下有串口唤醒的应用。排除这两点其他的时钟源也可以使用。

3.点击“Generatecode”, 并添加TFA阶段的串口配置的usercode.

打开生成的STM32CubeMX工程，打开TF-A设备树(stm32mp135d-myir_bring_up-mx.dts)，在”USER CODE BEGIN root”位置添加”chosen”和”aliases”节点：

/* USER CODE BEGIN root */ aliases { serial0 = &uart4; }; chosen { stdout-path = "serial0:115200n8"; }; /* USER CODE END root */

4.(Optional)编译TFA USB image，并部署到板子。

编译：

PC$> cd -a-stm32mp-v2.6-stm32mp-r2_path>PC$> source PC $>make -f ../Makefile.sdk TF_A_CONFIG=usb TF_A_DEVICETREE=stm32mp135d-myir_bring_up-mx stm32

部署（部署前请确认板子上电，串口线以及USB线正确连接）：

PC $>STM32_Programmer_CLI -c port=usb1 -d ../deploy/tf-a-stm32mp135d-myir_bring_up-mx-usb.stm32 0x1 -s 0x1

串口打印：

NOTICE: CPU: STM32MP135F Rev.?NOTICE: Model: STMicroelectronics custom STM32CubeMX board - openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23ERROR: nvmem node board_id not foundWARNING: VDD unknownINFO: Reset reason (0x35):INFO: Power-on Reset (rst_por)INFO: FCONF: Reading TB_FW firmware configuration file from: 0x2ffe0000INFO: FCONF: Reading firmware configuration information for: stm32mp_ioINFO: Using USBINFO: Instance 2INFO: Boot used partition fsbl1NOTICE: BL2: v2.6-stm32mp1-r2.0(debug):v2.6-stm32mp-r2-4-g2dedc1cf0-dirty(2dedc1cf)NOTICE: BL2: Built : 02:45:42, Jun 6 2023INFO: BL2: Doing platform setupERROR: Invalid DDR init: error -22PANIC at PC : 0x2ffe7739Exception mode=0x00000016 at: 0x2ffe7739

5.Troubleshooting

如果串口打印上一步串口打印如下或者没有任何打印：

PANIC at PC : 0x2ffe7739Exception mode=0x00000016 at: 0x2ffe7739

那么请确认：

Usercode是否已经添加到正确的位置。

DEBUG串口是否是UART4，并且确认PIN脚是否正确配置。

检查硬件连接。

4.1.2 DDR

DDR的配置需要注意以下几点：

SDRAMS大小

One/two pieces (16/32 bits), STM32MP13x DDR是16bits, 所以这里的配置都是1片SDRAM

DDR型号， DDR3/DDR3L/LPDDRx

DDR频率

1.查看DDR设计部分原理图，确认大小以及频率等参数，完成DDR部分设计

下面列举几种DDR的不同设计与相对应的配置：

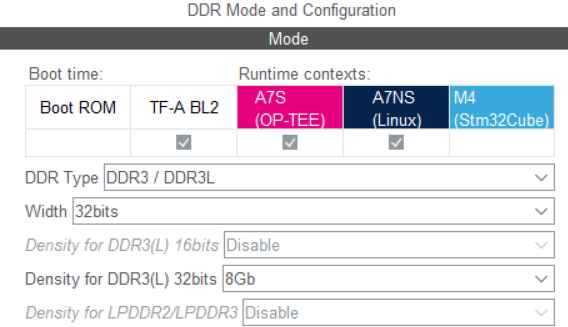

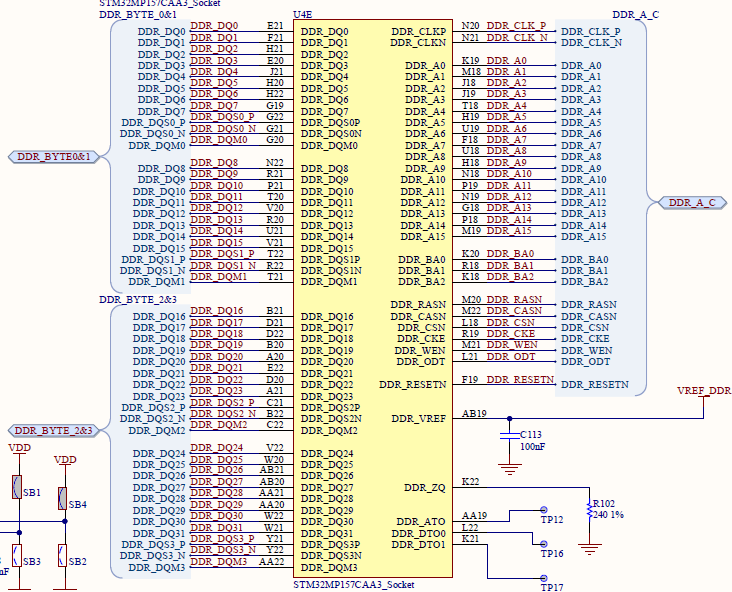

Example1：STM32MP157C-EV1，2片SDRAM, 32bits, 1GBytes

DDR的频率可以在时钟配置界面进行配置。

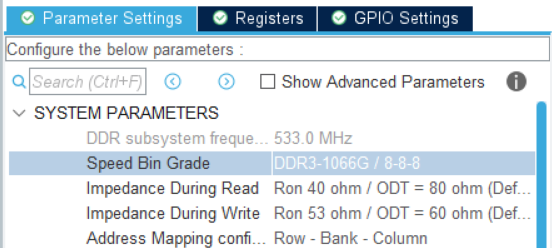

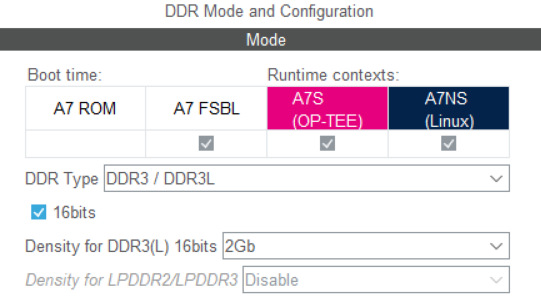

Example2: STM32MP135F-DK, 1片SDRAM,16bits, 512Mbytes.

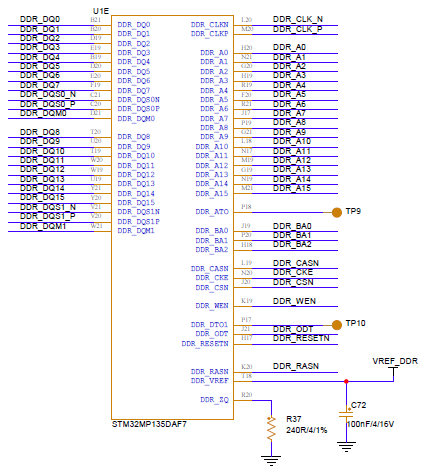

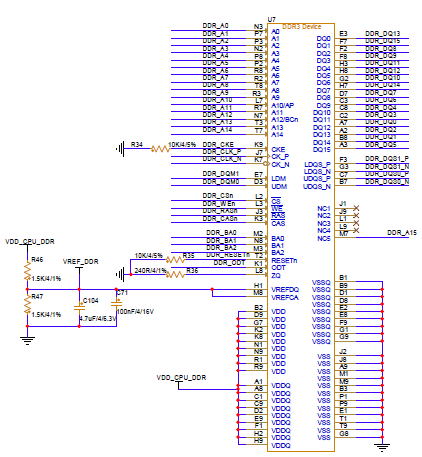

最后，来看一下Myir板子的DDR部分设计：

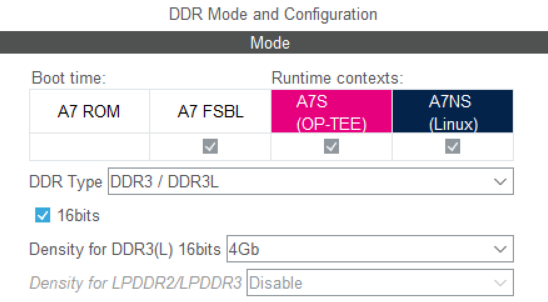

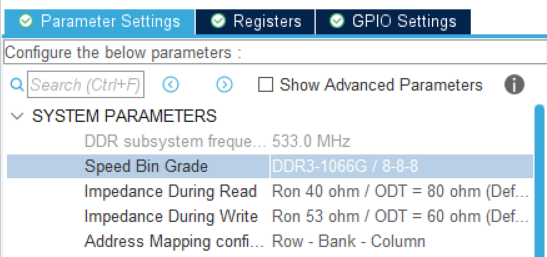

1片SDRAM, 16bits, 256Mbytes, STM32CubeMX配置如下：

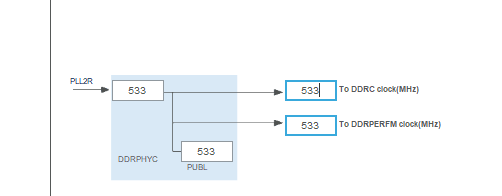

2.DDR时钟配置(由于RCC部分还没有配置外部时钟，所以这里先用内部HSI作为时钟源)

3.点击“GenerateCode”

4.(Optional)编译TF-A USB image，并部署到板子

编译：

PC$> cd -a-stm32mp-v2.6-stm32mp-r2_path>PC$> source PC $>make -f ../Makefile.sdk TF_A_CONFIG=usb TF_A_DEVICETREE=stm32mp135d-myir_bring_up-mx stm32

部署（部署前请确认板子上电，串口线以及USB线正确连接）：

PC $>STM32_Programmer_CLI -c port=usb1 -d ../deploy/tf-a-stm32mp135d-myir_bring_up-mx-usb.stm32 0x1 -s 0x1

串口打印：

NOTICE: CPU: STM32MP135D Rev.YNOTICE: Model: STMicroelectronics custom STM32CubeMX board - openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23ERROR: nvmem node board_id not foundWARNING: VDD unknownINFO: Reset reason (0x30):INFO: Reset due to a failure of VDD_COREINFO: FCONF: Reading TB_FW firmware configuration file from: 0x2ffe0000INFO: FCONF: Reading firmware configuration information for: stm32mp_ioINFO: Using USBINFO: Instance 2INFO: Boot used partition fsbl1NOTICE: BL2: v2.6-stm32mp1-r2.0(debug):()NOTICE: BL2: Built : 1030, Jun 28 2023INFO: BL2: Doing platform setupINFO: RAM: DDR3-DDR3L 16bits 533000kHzINFO: Memory size = 0x10000000 (256 MB)INFO: DFU USB START...INFO: handle USB : Suspend intINFO: USB Suspend modeINFO: handle USB : ResetINFO: handle USB : Reset

从上面的log可以看出，DDR初始化成功，tfa失败在下载FW config文件的位置

Notes：如果客户的供电设计不是分离式电源，而是采用PMIC供电，那么对应的串口打印应该是：

NOTICE: CPU: STM32MP135F Rev.?NOTICE:

Model: STMicroelectronics custom STM32CubeMX boardERROR: nvmem node board_id not foundWARNING: VDD unknownINFO: Reset reason (0x35):INFO: Power-on Reset (rst_por)INFO:

FCONF: Reading TB_FW firmware configuration file from: 0x2ffe0000INFO: FCONF: Reading firmware configuration information for:

stm32mp_ioINFO: Using USBINFO: Instance 2INFO: Boot used partition fsbl1NOTICE: BL2: v2.6-stm32mp1-r2.0(debug):

v2.6-stm32mp-r2-5-g38bff70d8-dirty(38bff70d)NOTICE: BL2: Built :

0312, Jun 6 2023INFO: BL2: Doing platform setupINFO: RAM: DDR3-DDR3L 16bits 533000kHzERROR:

DDR addr bus test: can't access memory @ 0xc0000004PANIC at PC :

0x2ffe5db1Exception mode=0x00000016 at: 0x2ffe5db1

从硬件设计的角度看，目前软件配置所涉及到的硬件区别主要是供电部分，采用分离式电源，板子一上电，每一个DC-DC均有输出，不需要软件控制，也就是说，只要板子上电，DDR供电就已经存在了；而采用PMIC，我们以STM32MP135F-DK板为例看一下DDR供电部分的设计：

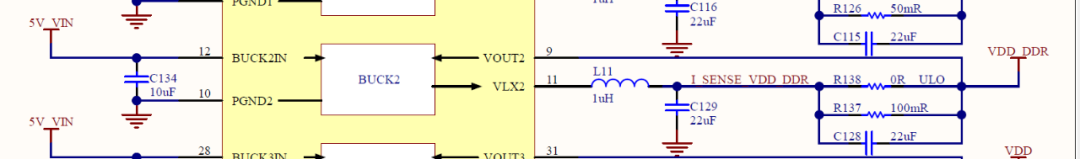

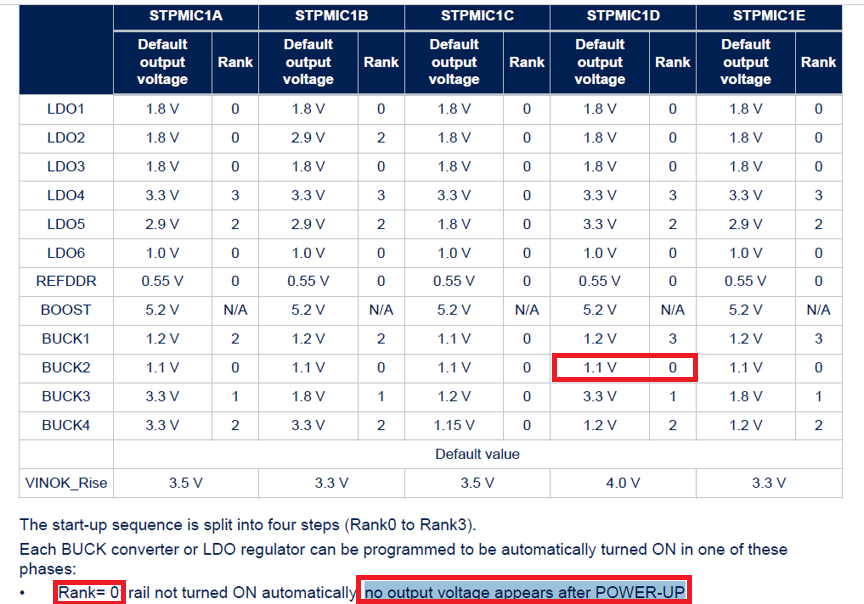

从原理图可以看出PMIC的BUCK2用于给DDR供电，同时参考PMIC的数据手册，BUCK2的启动顺序是Rank0级别，而Rank0上电之后默认是没有输出的，需要软件驱动，所以，如果客户采用的是PMIC供电，那么接下来需要配置PWR，I2C以及PMIC (见3.1.3)。

5.Troubleshooting

Log:

NOTICE: CPU: STM32MP135D Rev.YNOTICE: Model: STMicroelectronics custom STM32CubeMX boardERROR: nvmem node board_id not foundWARNING: VDD unknownINFO: Reset reason (0x35):INFO: Power-on Reset (rst_por)INFO: FCONF: Reading TB_FW firmware configuration file from: 0x2ffe0000INFO: FCONF: Reading firmware configuration information for: stm32mp_ioINFO: Using USBINFO: Instance 2INFO: Boot used partition fsbl1NOTICE: BL2: v2.6-stm32mp1-r2.0(debug):v2.6-stm32mp-r2-2-g3e0dafdaf(3e0dafda)NOTICE: BL2: Built : 0548, Jun 5 2023INFO: BL2: Doing platform setupINFO: RAM: DDR3-DDR3L 16bits 533000kHzERROR: DDR expected freq 533000 kHz, current is 224000 kHzPANIC at PC : 0x2ffe588f

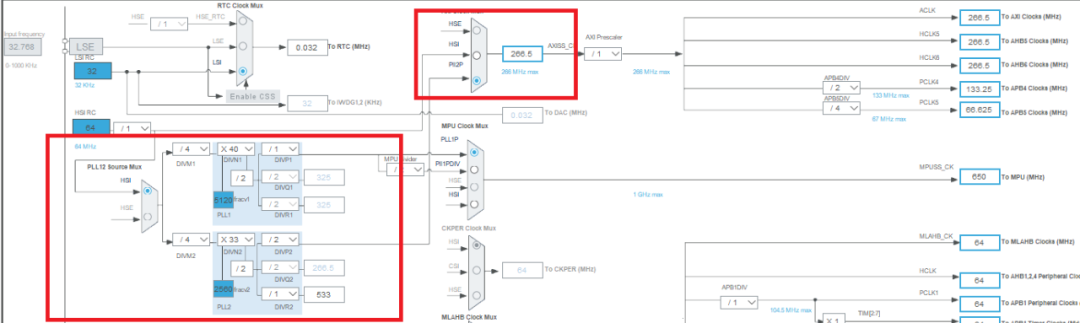

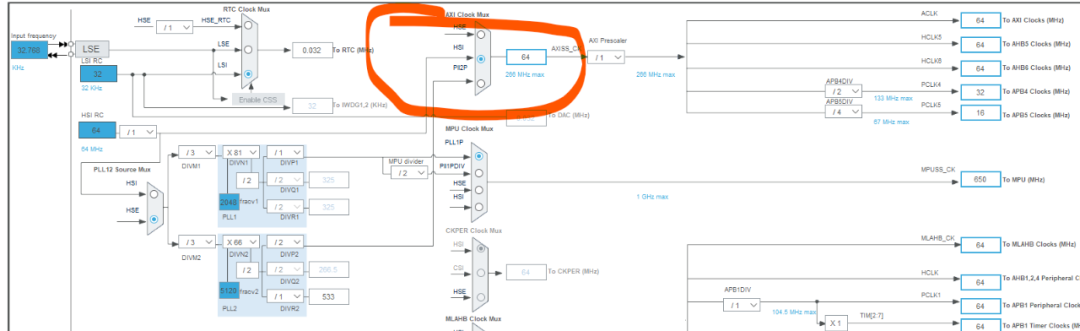

解析：如果出现如上打印，请查看DDR时钟配置情况，一种可能是PLL2没有使能，可以通过CubeMX的”ClockConfiguration”进行确认：AXI Clock的source没有切换到PLL2P

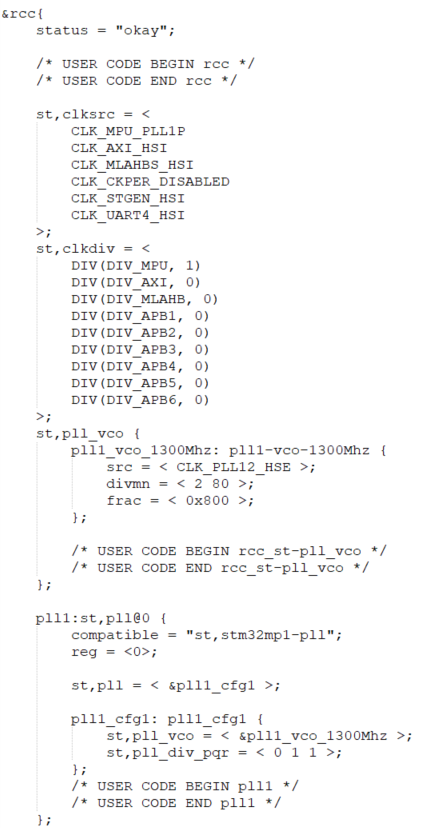

或者可以查看生成的设备树rcc节点部分的配置是否有PLL2的配置出现：

4.1.3 PWR

电源设计通常就是两种，像Myir采用的分离式供电和ST demo板采用的电源管理芯片STPMIC供电，下面将分别介绍两种情况下的设备树配置。

I.由于之前采用PMIC供电DDR初始化会失败，所以这里先以STM32MP135F-DK为例来看一下PMIC以及PWR部分的配置：

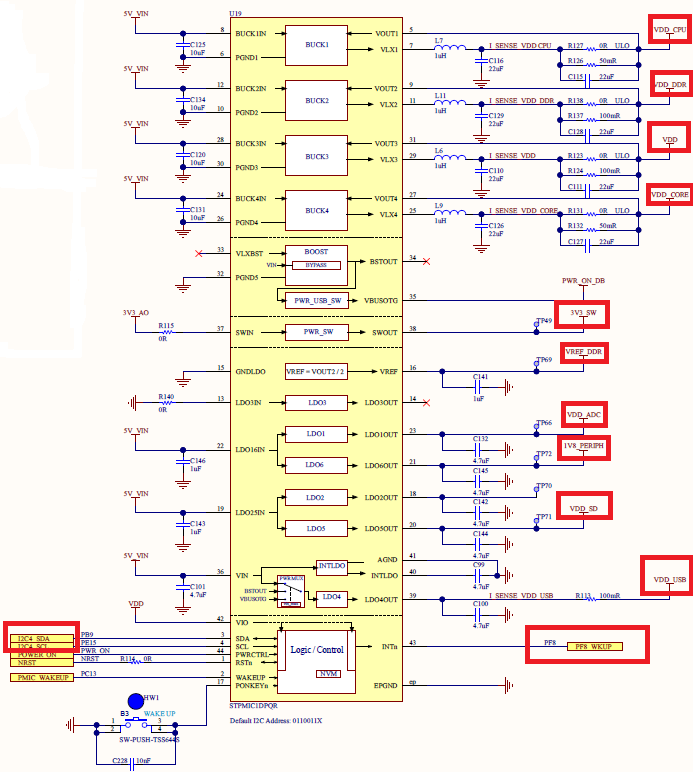

首先看一下原理图：

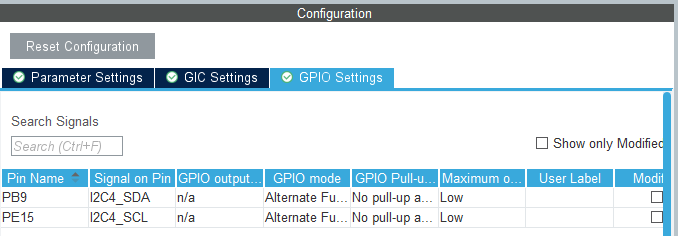

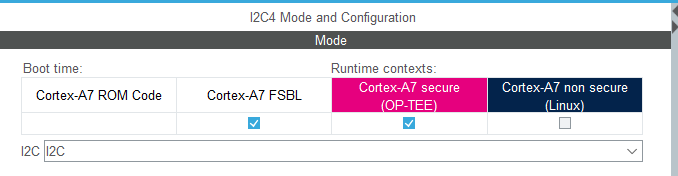

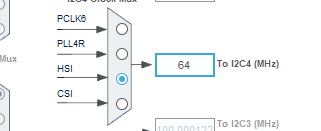

首先配置用于驱动PMIC的I2C，默认使用的是I2C4：

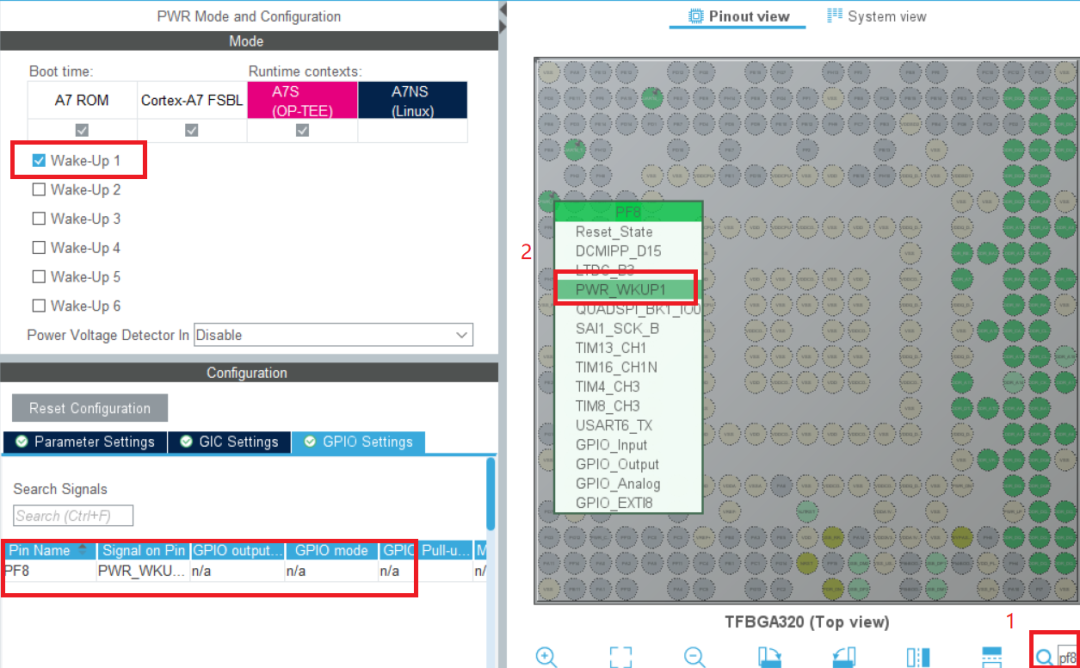

然后配置PWR的wakeup引脚：

点击“GENERATE CODE“生成设备树，打开tfa设备树添加usercode，PMIC部分的配置建议直接从tfa源码中直接拷贝stm32mp135f-dk.dts的配置,然后根据硬件设计的BUCK与LDO输出修改regulator的配置：

&i2c4{ pinctrl-names = "default"; pinctrl-0 = <&i2c4_pins_mx>; status = "okay";
/* USER CODE BEGIN i2c4 */ i2c-scl-rising-time-ns = <185>; i2c-scl-falling-time-ns = <20>; clock-frequency = <400000>;
pmic:stpmic@33{ compatible = "st,stpmic1"; reg = <0x33>; status = "okay"; regulators{ compatible = "st,stpmic1-regulators"; buck1-supply = <&vin>; … ldo6-supply = <&vin>; vref_ddr-supply = <&vin>; pwr_sw1-supply = <&bst_out>; pwr_sw2-supply = <&v3v3_ao>;
vddcpu:buck1{ regulator-name = "vddcpu"; regulator-min-microvolt = <1250000>; regulator-max-microvolt = <1250000>; regulator-always-on; regulator-over-current-protection; }; … v3v3_sw:pwr_sw2{ regulator-name = "v3v3_sw"; regulator-active-discharge = <1>; regulator-always-on; }; }; }; /* USER CODE END i2c4 *
