合宙Air32自制3键小键盘，支持自定义按键+灯光

才收Air001，又到Air601，真真一个合宙新品排队来。畅快买买买，也有小伙伴悄言：之前买的板子只点了个灯，甚至Air32都还没开封……

开发板怎能只吃灰，工程师岂能止于点灯？！今天特别分享@灰太狼烤着吃大佬开源新作：

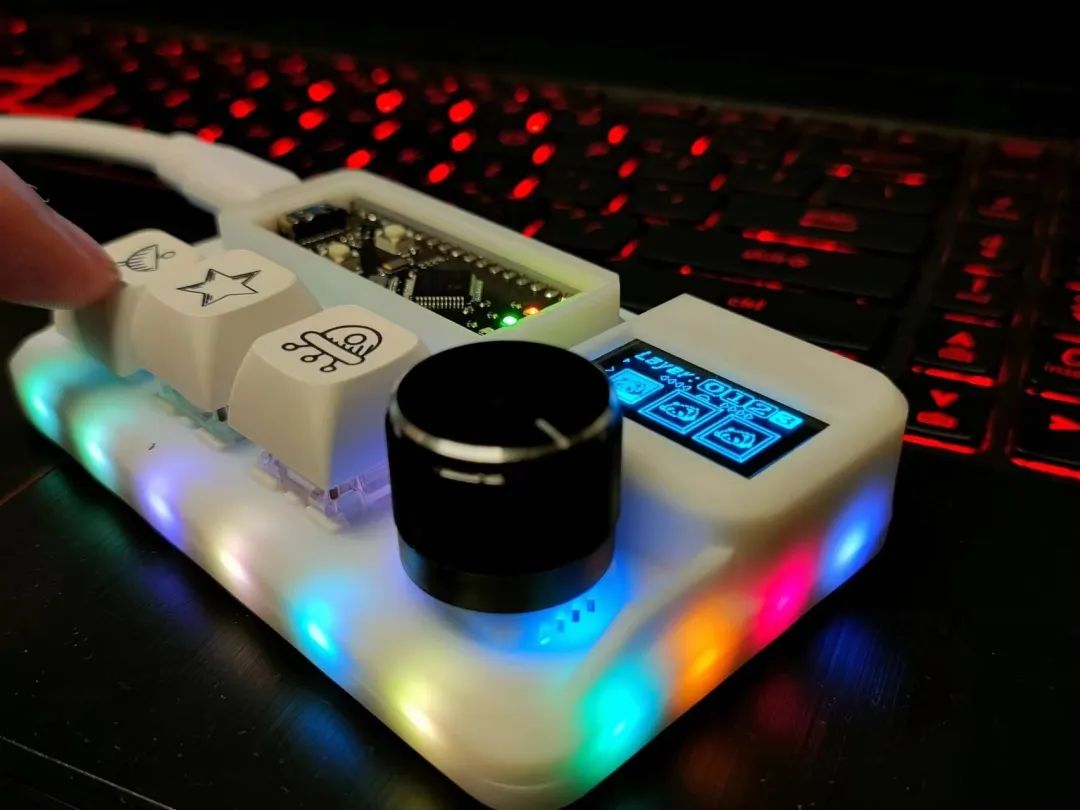

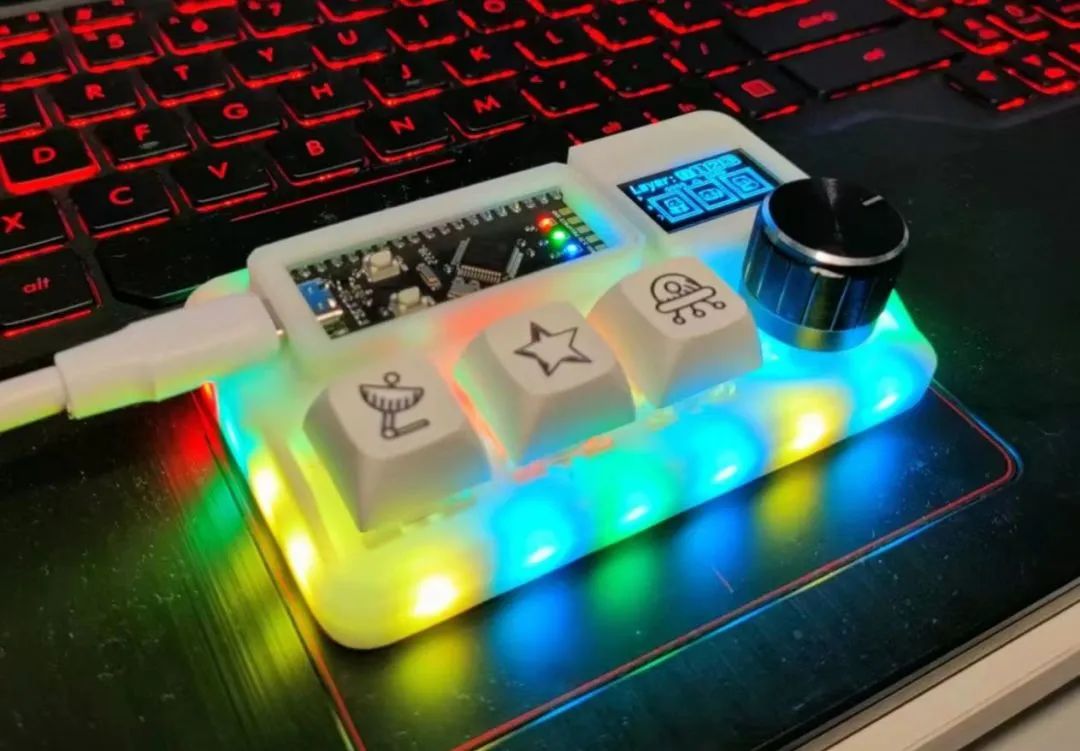

基于合宙Air32F103开发板的有线3键小键盘——带旋钮与OLED屏版本，支持多功能显示，支持216M主频，采用QMK固件，支持VIA修改按键与灯光。

1

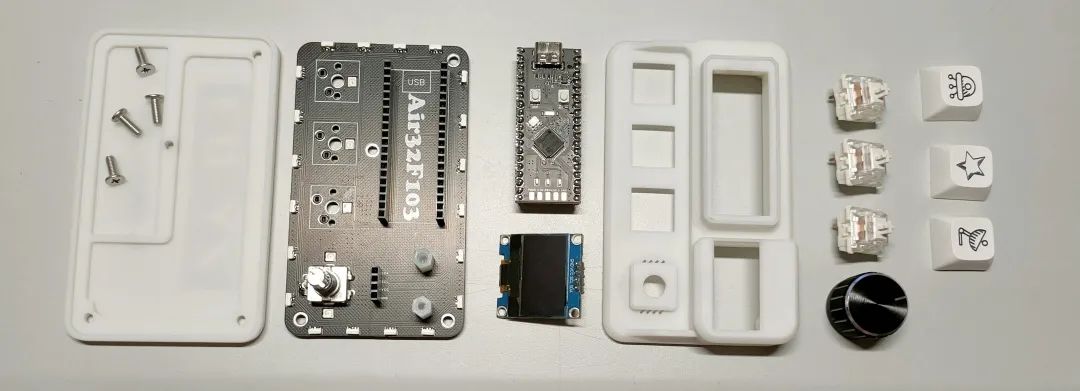

小键盘主要硬件物料

烧录材料：
ST-LINK V2、4Pin烧录排针、杜邦线；

键盘材料：

Air32F103开发板（含排针） x1

0603 100nF电容 x4

WS2812B 3521反贴幻彩灯珠 x5

WS2812B 4020侧面幻彩灯珠 x20

热拔插底座 x3

机械键盘轴体x3

键帽 x3

ec11旋转编码器x1

ec11旋帽x1

0.96寸4针1306驱动OLED显示屏x1

2.54mm 20P排母x1

2.54mm4P排母x1

底/顶壳（模型见附件）x1

M3*8扁头螺丝钉x4

M3x10mm尼龙柱x2

PCB x1

具体物料、固件烧录及硬件制作流程，详见原工程最新资料。

特别提醒：

务必烧录bootloader后再进行硬件制作，否则安装完成后无法进行固件烧录。

2

小键盘主要功能实现

当前小键盘版本带旋钮与OLED屏，支持VIA修改按键与灯光控制，支持多功能显示。可通过VIA网页进行配置，也可在官网下载客户端，两者操作基本相同。

功能1. 修改按健

小键盘默认的三个按键从左至右依次是Ctrl、C 、V，换键操作比较简单。

例如要把C键改成A键——在VIA上方显示三键的窗口先点击一下C键，再在下方键盘区域点击一下A键，三键的C就成功变成A了：

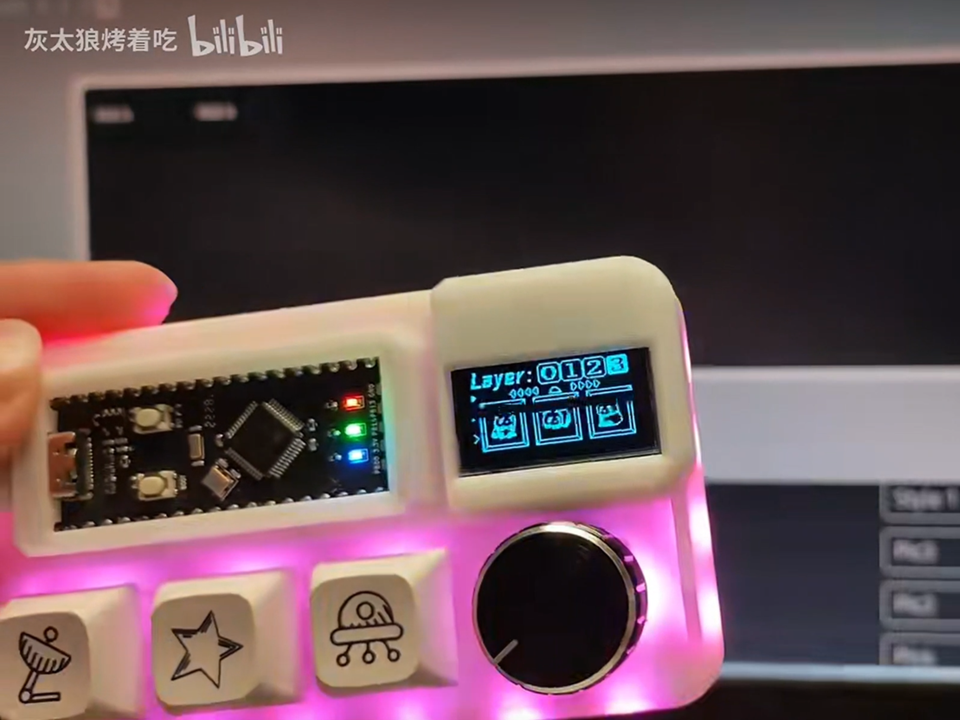

还有一个宏定义的宏按键，其他的一些功能键也支持，可使用旋钮切换层级根据需求自行设置。

功能2. 灯光控制

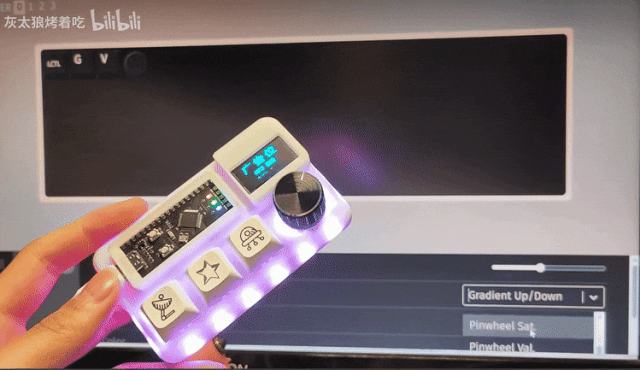

小键盘的灯光也是可以调节的，通过VIA切换选项/拖动，即可调节灯光色调亮度以及不同灯光效果。

功能3.多功能显示

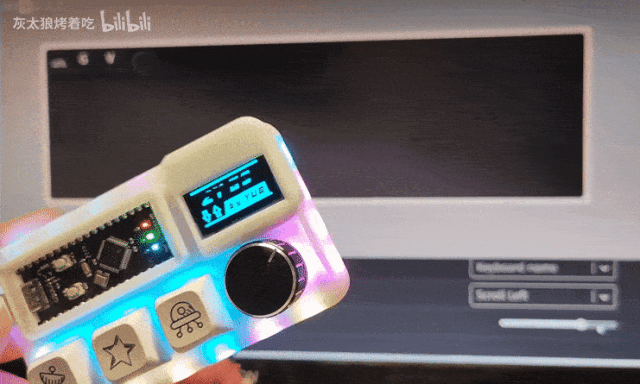

小键盘的OLED屏幕可以显示预置的一些图片，也可以自己通过源代码更换图片。

支持设置图片的运行效果，比如移动、速度快慢等；支持设置GIF动图；支持旋钮切换模式等功能。
