如何利用串口发送一个“Hello World”

第一节 硬件解读

大家的开发板到手之后，可以看见，只有一个USB口，那个口就是串口，开发板A和开发板B公用一个串口，通过按键切换。

我们以开发板A为例，原理图如下：

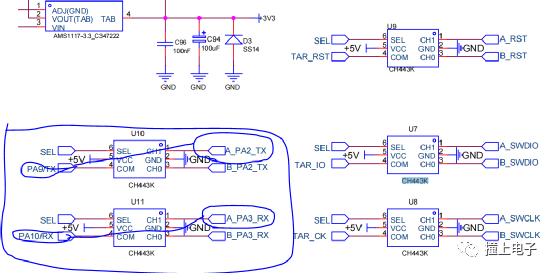

开发板芯片上面的PA2_TX和PA3_RX分别是USART_Tx和USART_Rx，注意：不是PA9和PA10，PA2_TX和PA3_RX连接到开发板DAPLINK电路部分的CH443K,如下图：

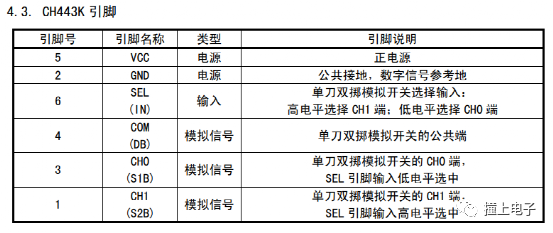

通过查看CH443K芯片的引脚可以得到，SEL引脚的高低电平，可以让CH443K芯片在1脚4脚连接或者3脚4脚连接中选择。CH443K芯片引脚说明如下：

当CH443K芯片的SEL为高电平时，其芯片COM和CH1引脚导通。PA9/Tx和PA10/Rx和A板的串口导通。如下图：

那么,PA9/Tx和PA10/Rx连接在哪？当然是DAPLINK板的MCU上面啦，如下图：

连接到DAPLINK板的MCU之后，这个MCU通过内部程序(不需要我们写，比赛的时候已经写好了)转到唯一的USB口上，也就是我们的串口上。

不知道大家有没有明白，如果还是不明白，请大家通过微信公众号联系我们管理员，向他反馈，以便我们更新教程的时候，再写的仔细一些。

第二节CuebMX的配置

第一步：选择PA2的引脚的USART2_Tx功能，如下图：

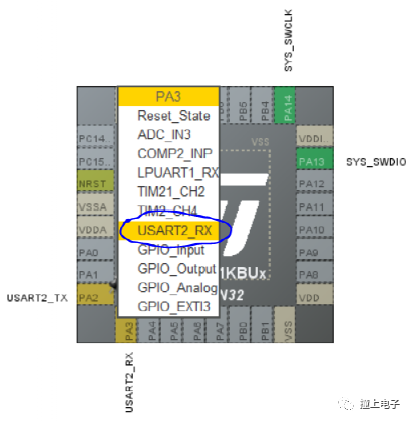

第二步：选择PA3引脚的USART_RX功能，如下图：

第三步：发现USART相关的引脚是黄色的，不是绿色的，这是为什么呢？注意：黄色是异常提醒，绿色是正常的。

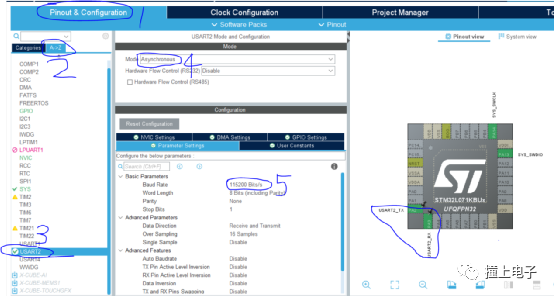

第四步：如下图配置USART2。注意：4代表的是异步全双工通信；5代表波特率，这里波特率是115200，比赛基本上都是9600。

第五步：生成工程。

第三节MDK代码

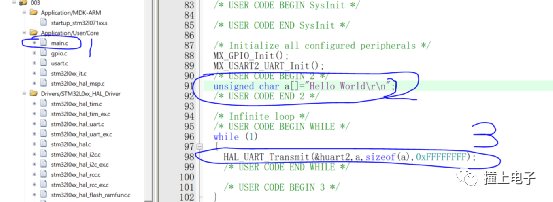

第一步：如下图，在MDK中添加如下代码：

第二步：配置好下载器之后，编译代码，下载即可。

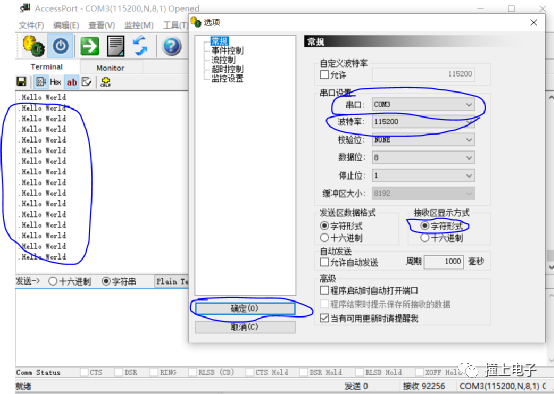

第三步：打开串口调试助手。如下图：

第四章 实验现象

注意：

1，下载程序的时候，请选择A开发板。

2，请选择正确的串口号，不一定是例程中的COM3。

3，请选择波特率为115200。

4，串口接收区请选择字符接收。

现象：串口不断发送Hello World。
