开源 | 电烙铁DIY速成——用STM32自制工业风PD245焊

这个热烈的夏天，有苹果的虚拟现实头显，有轰轰烈烈的高考，有满怀期待的CC表，还有工程师朋友——强“焊”人生，“锡”写精彩的电焊笔！

本期特别分享@Mar_Jul大佬在立创开源硬件平台的"PD245焊笔"项目，一起来自制个性化的多功能焊笔吧！

1

PD245焊笔项目简介

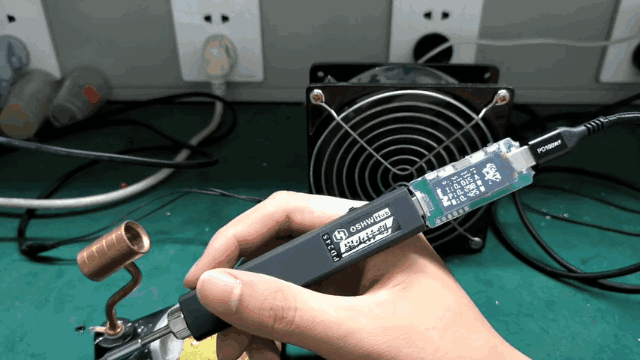

PD245焊笔——PD供电的便携式245焊笔，支持DC供电，温度200~400℃可调，PD65W供电条件下12s升温化锡；全新UI界面，丝滑OLED动画；支持运动感应/磁感应自动休眠、唤醒等功能。

设计原理：

CH224K芯片实现PD诱骗；

PWM驱动PMOS控制加热；

AD8605放大热电偶电势测温；

SC7A20实现运动检测；

STM32G070CBT6单片机主控；

霍尔传感器实现磁感应休眠。

软件说明：

本项目使用STM32CubeMX+Keil5开发，使用FreeRTOS操作系统创建多任务管理各部分功能，使用oled_gui开发UI界面。

当前已实现功能

01. PD诱骗功能

支持5V、9V、12V、15V、20V，5个档位的PD电压诱骗，具体诱骗电压取决于使用的充电器是否支持。

02. DC供电功能

支持5~24V的DC供电，推荐最大输入电压不超过25V，超过可能会损坏电路。

03. 快速升温、稳定控温功能

在使用6Ω定制烙铁头，PD65W供电的条件下，可以达到12s升温化锡。PID控温，稳定后温度波动最大±2℃。

04. 休眠、唤醒功能

目前支持运动感应/磁感应两种模式：

在加热状态下，静置or用磁铁吸住焊笔，焊笔会自动暂停加热；暂停加热状态会保持一段时间，若超过设定时间则进入散热状态。

在暂停加热状态下，拿起焊笔or断开磁吸，会自动加热。

05. OLED数显，丝滑过渡动画

1.09寸12864OLED屏幕显示，UI界面使用oled_gui开发，实现丝滑的过渡动画。

06. 自动旋转屏幕方向功能

在使用自动旋转屏幕功能时，根据握持方向自动旋转屏幕，拨轮方向也将跟随屏幕方向。

07. 拨轮开关操作

包括短按中键、长按中键、左拨、右拨四种操作。

08. 温度校准、PID参数调整功能

支持通过外部测温校准烙铁头温度；支持用户自定义pid参数，单独图形界面方便调参。
