Linux设备树原始dtb格式

在根文件系统中查看设备树，是一种不错的调试手段。因为很多时候会出现你修改了 dts 文件，并且也编译了新的 dtb，但是下载到板子上的还是以前的dtb，因此查看板子中真实生效的设备树配置信息是很重要的。

1、设备树原始 dtb 格式

在如下目录，fdt 就是我们的 设备树*.dtb文件

/sys/firmware/fdt //原始dtb文件

执行以下指令可看

hexdump -C /sys/firmware/fdt

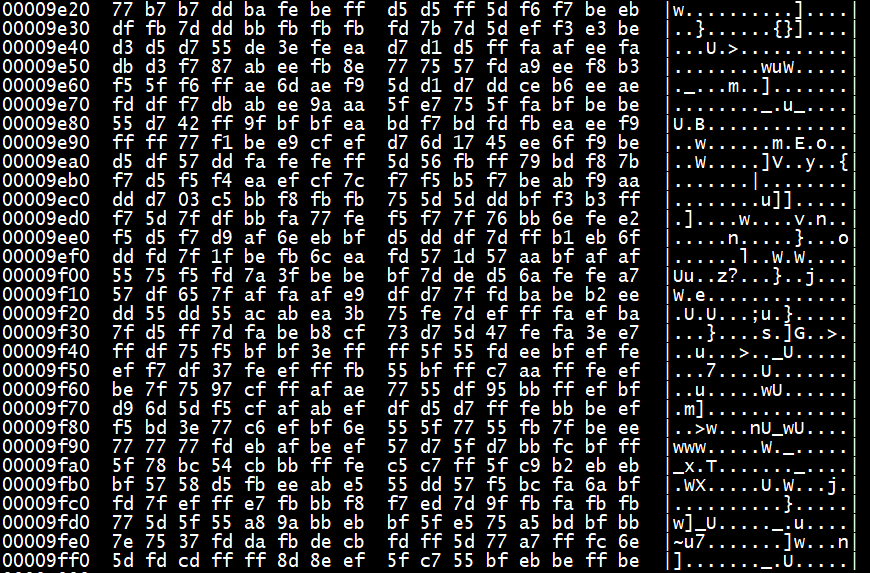

这个命令打开后是十六进制模式，如图：

这样是很难看到真实配置的，可以把 fdt 弄出来，放到 ubuntu 中，使用 Linux 源码自带的 DTC
工具反编译，查看真实的配置。反编译命令为

/script/dtc/dtc -I dtb -O dts -o xxx.dts xxx.dtb

DTS 是设备树源码文件，DTB 是将 DTS 编译以后得到的二进制文件。将 .c 文件编译为 .o 需要用到 gcc 编译器，那么将.dts编译为.dtb 需要什么工具呢？需要用到 DTC 工具！反编译也是这个工具，反编译后可以看到方便查看的设备树，字符串会恢复，数字会变成十六进制格式。

在 u-boot 启动内核时，会将 dtb 文件的内存地址传递给内核，并将其所占内存保留；因此，我们在内核启动后，访问该内存，获得原始的dtb。
