按键如何唤醒系统官方demo

在消费类电子中，功耗是很重要的，甚至项目后期一直在调功耗，看看哪里还可以再省电。由此就有了 Linux电源管理子系统，该子系统包含很多方面：什么时候可以降帧、什么时候可以关掉其他 CPU core、系统运行时如果某外设很少用需要让它运行时休眠、系统休眠时要保证哪些外设可以唤醒系统。

博主今天要讨论的，就是一个按键如何唤醒系统，类似于手机的电源键。

这个功能并不是新功能，所以 Linux 内部有一个 demo 可以使用，先教大家如何使用该demo，然后较大家如何撰写中断唤醒系统驱动。

官方 demo

demo 目录：/kernel4.14/drivers/input/keyboard/gpio_keys.c

该驱动是专门为按键准备的，是一个身经百战的驱动，任何时候测试按键中断或者中断唤醒系统都可以用它，很多时候比自己写的驱动靠谱。

要想使用该驱动，首先在该目录的 Makefile 中增加：

obj-y  += gpio_keys.o

设备树中增加：

gpio-keys {
  compatible = "gpio-keys";
  #address-cells = < 1 >;
  #size-cells = < 0 >;
  autorepeat;
  key0 {
   label = "GPIO Key Enter";
   linux,code = < KEY_ENTER >;
   gpios = < &gpio1 18 GPIO_ACTIVE_LOW >;
   gpio-key,wakeup;
  };
};

compatible 属性是 “gpio-keys”，gpio_keys.c文件的674行会匹配这个属性，匹配到了该驱动就会运行。

linux,code 属性是按键值，Linux 对所有按键事件都有编号，所以KEY_ENTER实际是一个数字，是驱动向上层报告的一个按键值。

gpios 属性是标明哪一个 GPIO 口，低电平触发，大家可以自己选一个 GPIO。

gpio-key,wakeup是代表此GPIO支持中断唤醒，你也可以写成：wakeup-source。新老版本而已。

修改就是这么简单，不过语法要符合各位手中的开发板平台。然后编译出内核和设备树文件，下载到板子中。（Linux内核根目录会有 .config 文件，确保 CONFIG_PM_SLEEP=y 有打开）

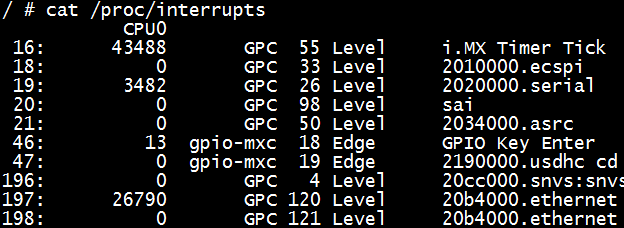

如果驱动加载成功，在 /proc/interrupts 中可以看到：

从左往右第一列是软件中断号（唯一）。

第二列是 CPU，表示该中断在该CPU上触发了多少次，多核会有多列。

第三列是中断控制器，imx6ull开发板根中断控制器是GPC，外部中断控制器是gpio-mxc，两者是级联关系。

第四列是硬件中断号，也就是GPIO口编号。

第五列表示该中断是边沿触发还是电平触发。

第六列是中断名称，可以找到一个 GPIO Key Enter，如果驱动加载成功就能看到，如果失败就看不到。
