sk_buff内存空间布局情况与相关操作（二）

操作tailroom中用户数据块区域：skb_put用于修改指向数据区末尾的指针tail：

void *skb_put(struct sk_buff *skb, unsigned int len)
{
 void *tmp = skb_tail_pointer(skb);
 SKB_LINEAR_ASSERT(skb);
 skb- >tail += len;
 skb- >len  += len;
 if (unlikely(skb- >tail > skb- >end))
  skb_over_panic(skb, len, __builtin_return_address(0));
 return tmp;
}

可以看到 tail指针的移动是扩大数据区域 ，即数据区向下扩大len字节，并更新数据区长度len。

增加headroom区域的协议头： skb_push函数用于移动data指针，增加头部协议， 与skb_reserve()类似，也并没有真正向数据缓存区中添加数据，而只是移动数据缓存区的头指针data。数据由其他函数复制到数据缓存区中。 函数如下：

void *skb_push(struct sk_buff *skb, unsigned int len)
{
 skb- >data -= len;
 skb- >len  += len;
 if (unlikely(skb- >data< skb- >head))
  skb_under_panic(skb, len, __builtin_return_address(0));
 return skb- >data;
}

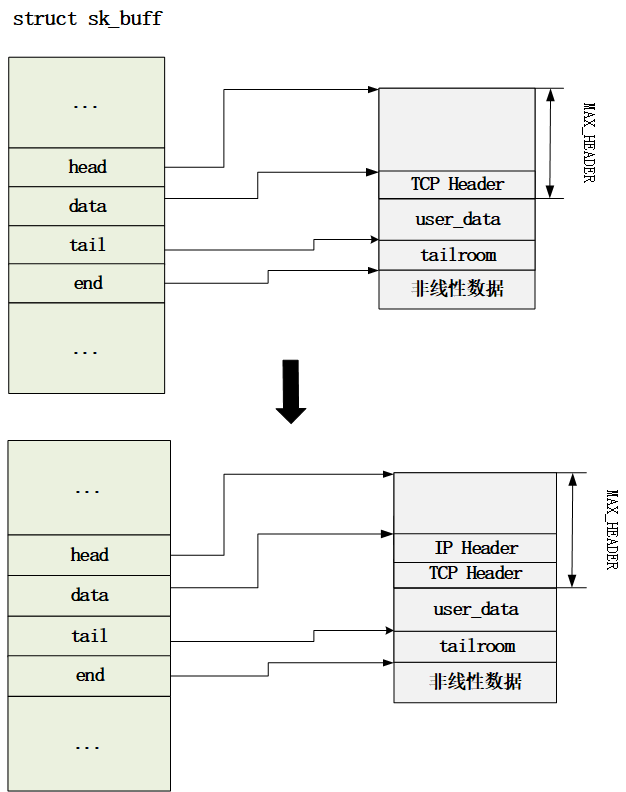

如下两张图分别是由传输层、网络层，数据包向下传递时data指针移动，进行头部协议的封装。

• TCP层添加TCP首部。
• SKB传递到IP层，IP层为数据包添加IP首部。
• SKB传递到链路层，链路层为数据包添加链路层首部。

可以看到在数据包封装的过程中，每一层移动data指针进行数据报头的封装。

数据报文解封装，解除协议头： skb_pull通过将data指针向下移动，进行数据报文的解封装，函数如下所示：

static inline void *__skb_pull(struct sk_buff *skb, unsigned int len)
{
 skb- >len -= len;
 BUG_ON(skb- >len < skb- >data_len);
 return skb- >data += len;
}

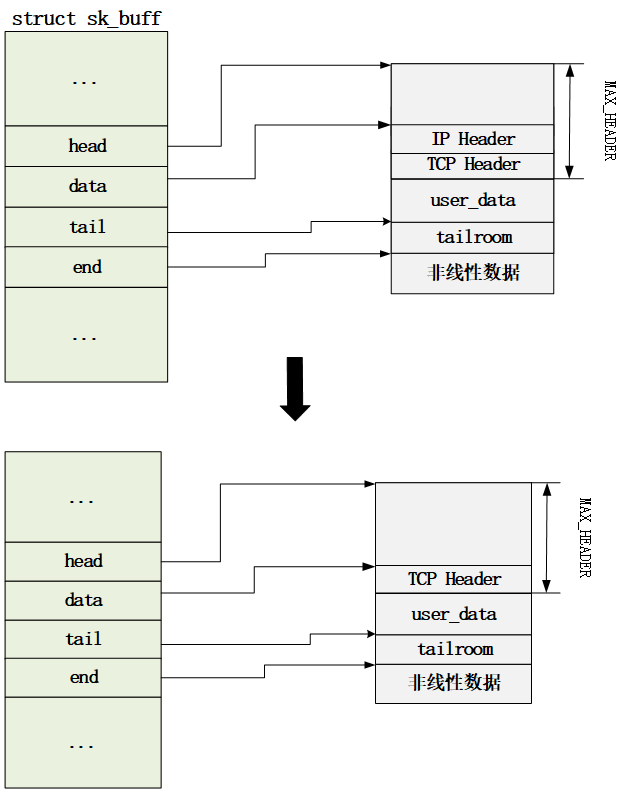

如下图所示，在收包流程上，向上层协议，如下网络层向传输层传送的时候，调用skb_pull进行数据包的解封装。

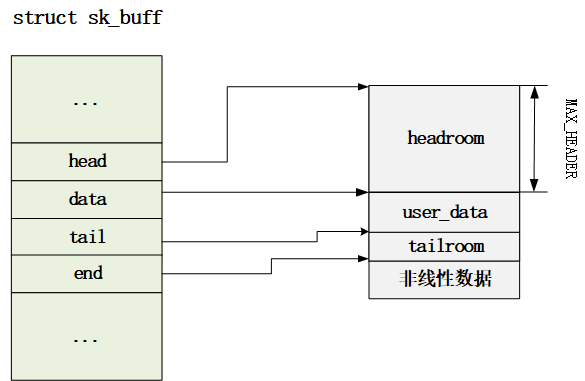

以上就是struct sk_buff的四大指针的相关操作,通过分析可得：

• head指向缓冲区的首地址，作为上边界
• end指向缓冲区的尾地址，作为下边界
• data指针在数据包头部封装和解封装的过程中移动，指向各层的协议头，skb_push函数将data的指向，向低地址移动(向上)，完成协议头空间的占据，skb_pull函数将data的指向，向高地址移动(向下)，完成协议头的解封装。
• tail指针在增加应用层用户缓冲数据时移动，skb_put函数将该指针向高地址移动(向上)，完成用户数据空间的占据。
