介绍pyverilog分析工具的使用

pyverilog是一个非常强大的verilog分析工具，本节介绍pyverilog的使用

工作久了，还是习惯linux系统，还是有必要在笔记本上装个虚拟机，这样try脚本更方便。

1 分享一些虚拟机软件

Vmware17版本，15版本貌似和win系统有兼容问题，不推荐，

redhat6.8 ios镜像文件

2安装python3.10方式1

在安装python前需要安装相关的第三方依赖库：

yum install zlib-devel bzip2-devel opssl-devel ncurses-devel sqlite-devel readline-devel tk-devel gcc libffi-devel

perl脚本执行过程中会报相关cpan库找不到，使用以下命令安装：

wget http://xrl.us/cpanm -O /usr/bin/cpanm --no-check-certificate
chmod +x /usr/bin/cpanm
cpanm IPC::Cmd

安装openssl包：

yum install gcc libffi-devel zlib* openssl-devel
wget https://www.openssl.org/source/openssl-3.1.1.tar.gz
tar -zxvf openssl-3.1.1.tar.gz
cd openssl-3.1.1/
./config --prefix=/usr/local/openssl shared zl
make & make install
echo "/usr/local/openssl/lib64/" > /etc/ld.so.conf.d/openssl3.0.2.conf

下载Python安装文件，

wget https://www.python.org/ftp/python/3.10.12/Python-3.10.12.tgz
tar -xvf Python-3.10.12.tgz
cdPython-3.10.12
./configure --prefix=/usr/local/python
make&makeinstall

设置环境变量，修改/etc/csh.cshrc文件，增加以下内容：

gvim /etc/csh.cshrc
setenv /usr/local/python/bin/:$PATH


setenv LD_LIBRARY_PATH  /usr/local/openssl/lib64/:LD_LIBRARY_PATH
setenv PATH             /usr/local/openssl/bin/:$PATH

期间发现还依赖glibc更新版本，下载和安装方式如下：

wget http://ftp.gnu.org/gnu/glibc/glibc-2.17.tar.gz
tar -xf glibc-2.17.tar.gz
cd glibc-2.17
mkdir build
cd build
../configure --prefix=/usr --disable-profile --enable-add-ons --with-headers=/usr/include --with-binutils=/usr/bin
make -j 8
make install
strings/lib64/libc.so.6|grepGLIBC

大量的第三方软件需要安装，这里推荐以下网址，可以找到很多安装包以及github上的原始安装包。

https://pkgs.org/
http://ftp.gnu.org/gnu/gcc/
https://gcc.gnu.org/
https://mirror.tuna.tsinghua.edu.cn/gnu/

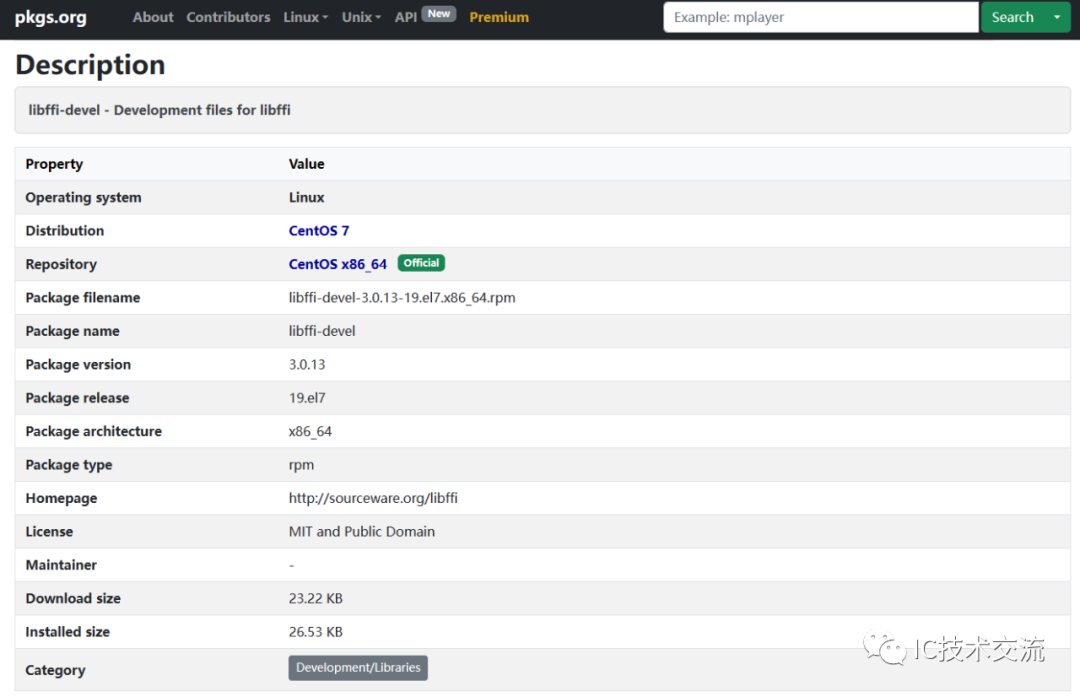

描述如下：

下载链接如下：

其实rpm可以用两种方式安装

rpm -ivh /mnt/hgfs/share_linux/glibc-2.17.src.rpm
yuminstall/mnt/hgfs/share_linux/glibc-2.17.src.rpm

安装gcc高版本，可以在镜像中找安装包

及其关联安装包，然后./configure make & make install

./configure--disable-multilib
ln-s/usr/local/lib/libmpc.so.3/usr/lib/libmpc.so.3
ln-s/usr/local/lib/libmpfr.so.6/usr/lib/libmpfr.so.6
ln-s/usr/local/lib/libgmp.so.10/usr/lib/libgmp.so.10
make
make install

安装iverlog

yum install gcc-c++.x86_64
yuminstallglibc-headers
yum install autoconf
yum install flex
yum install bison
wget http://ftp.gnu.org/pub/gnu/gperf/gperf-3.1.tar.gz
unzipgperf-3.1
./configure
make & make install
gitclonehttps://github.com/steveicarus/iverilog.git
unzipiverilog-master.zip
cd iverilog-master
shautoconf.sh
./configure
make
make install
# 在以上安装过程中，configure这一步卡了很久，原因是gcc版本太老的缘故，导致交叉编译始终过不了
#可以在清华开源镜像网站下载gcc及其相关包，然后按顺序安装
#根据config.log中的错误信息进行就debug，方法用对。
#根据提示下载安装mpc-1.3.1/mpfr-4.1.1/gmp-5.01/gcc-7.5.0
./contrib/download_prerequisites

2安装python3.10方式2

python使用原始tar.gz包安装很依赖第三方库，非常繁琐，这里推荐使用anaconda来安装python

wget https://repo.anaconda.com/archive/Anaconda3-2023.07-1-Linux-x86_64.sh
shAnaconda3-2023.07-1-Linux-x86_64.sh

3 安装pyverilog

pip install pyverilog

pyverilog安装说明

https://pypi.org/project/pyverilog/
pip3 install jinja2 pytest pytest-pythonpath

4pyverilog使用

在pyverilog安装包中给出了一些示例脚本，可以参考。

-rw-r--r--. 1 root root 3153 Dec 23  2022 example_active_analyzer.py
-rw-r--r--. 1 root root 2996 Dec 23  2022 example_active_range.py
-rw-r--r--. 1 root root 2227 Dec 23  2022 example_ast_code.py
-rw-r--r--. 1 root root 1749 Dec 23  2022 example_codegen.py
-rw-r--r--. 1 root root 3648 Dec 23  2022 example_controlflow_analyzer.py
-rw-r--r--. 1 root root 3176 Dec 23  2022 example_dataflow_analyzer.py
-rw-r--r--. 1 root root 3952 Dec 23  2022 example_dataflow_codegen.py
-rw-r--r--. 1 root root 4555 Dec 23  2022 example_graphgen.py
-rw-r--r--. 1 root root  560 Dec 23  2022 example_identifierreplace.py
-rw-r--r--. 1 root root  508 Dec 23  2022 example_identifiervisitor.py
-rw-r--r--. 1 root root 1549 Dec 23  2022 example_lexer.py
-rw-r--r--. 1 root root 3199 Dec 23  2022 example_merge.py
-rw-r--r--. 1 root root 2230 Dec 23  2022 example_optimizer.py
-rw-r--r--. 1 root root 1599 Dec 23  2022 example_parser.py
-rw-r--r--. 1 root root 1441 Dec 23  2022 example_preprocessor.py
-rw-r--r--. 1 root root 4210 Dec 23  2022 example_subset.py
-rw-r--r--. 1 root root 3138 Dec 23  2022 example_walker.py
-rw-r--r--. 1 root root 2130 Dec 23  2022 Makefile

安装环境确实很折腾，本文到此为止，后续再编写pyverilog使用及解析。
