前言

本片我们使用PWM输出不同频率占空比的信号来驱动喇叭，实现MIDI音乐播放器的Demo。

PWM驱动喇叭原理

PWM驱动喇叭有两种方法

一种是PWM-ADC方法，即控制PWM占空比实现不同电压等级的输出，来模拟DAC的输出；

一种是控制PWM频率，直接播放数字MIDI音乐即不同频率代表不同的音调。

我们这里采用第二种方式来实现音乐播放。

以国际标准音A-la-440HZ为准：

do的频率为261.6HZ，

re的频率为293.6HZ，

mi的频率为329.6HZ，

fa的频率为349.2HZ，

sol的频率为392HZ，

la的频率为440HZ，

si的频率为493.8HZ。

我们升一个八度则

Do频率为261.6x2=523.2Hz,其他的类推。

控制PWM频率就可以输出上述音调，控制PWM占空比则可对应声音的大小，播放时间长度则可对应音节时长。

以两只老虎为例

播放音乐需要三个参数

频率:beepfrep对应音调

声音大小: beepduty 占空比

播放时间: beeptime 对应节拍

简谱中可以看到

2/4拍子 4分音符一拍每小节2拍

一分钟76拍。


于是可以定义音调和上述参数如下

DO = 523

RE = 587

MI = 659

FA = 698

_SO = 392

SO = 784

LA = 880

SI = 987

NO = 523

DUTY0 = 0

METERS = 76 #拍数76 1分钟76拍 每拍60/76秒

#2/4  4分音符一拍 每小节2拍

NOTE_4 = (60/METERS) #先定一拍对应的音符 4分音符

NOTE_8 = (NOTE_4/2) # 8分音符 一个下划线

NOTE_16 = (NOTE_8/2) # 16分音符 二个下划线

beepfrep = [DO,RE,MI,DO,

DO,RE,MI,DO,

MI,FA,SO,NO,

MI,FA,SO,NO,

SO,LA,SO,FA,MI,DO,

SO,LA,SO,FA,MI,DO,

DO,_SO,DO,NO,

DO,_SO,DO,NO]

beepduty = [400,400,400,400,

400,400,400,400,

400,400,400,DUTY0,

400,400,400,DUTY0,

400,400,400,400,400,400,

400,400,400,400,400,400,

400,400,400,DUTY0,

400,400,400,DUTY0,

]

beeptime = [NOTE_8,NOTE_8,NOTE_8,NOTE_8,

NOTE_8,NOTE_8,NOTE_8,NOTE_8,

NOTE_8,NOTE_8,NOTE_8,NOTE_8,

NOTE_8,NOTE_8,NOTE_8,NOTE_8,

NOTE_16,NOTE_16,NOTE_16,NOTE_16,NOTE_8,NOTE_8,

NOTE_16,NOTE_16,NOTE_16,NOTE_16,NOTE_8,NOTE_8,

NOTE_8,NOTE_8,NOTE_8,NOTE_16,

NOTE_8,NOTE_8,NOTE_8,NOTE_16,

]

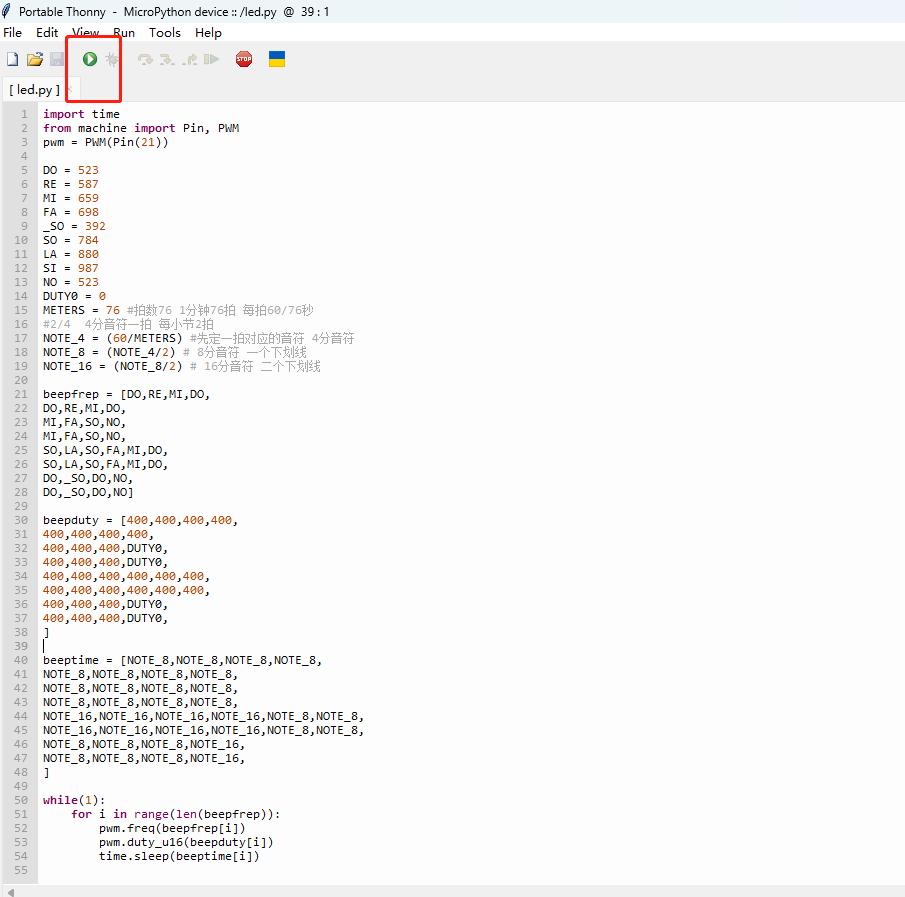

代码

完整代码如下

import time
from machine import Pin, PWM
pwm = PWM(Pin(21))

DO = 523
RE = 587
MI = 659
FA = 698
_SO = 392
SO = 784
LA = 880
SI = 987
NO = 523
DUTY0 = 0
METERS = 76 #拍数76 1分钟76拍 每拍60/76秒
#2/4  4分音符一拍 每小节2拍
NOTE_4 = (60/METERS) #先定一拍对应的音符 4分音符
NOTE_8 = (NOTE_4/2) # 8分音符 一个下划线
NOTE_16 = (NOTE_8/2) # 16分音符 二个下划线

beepfrep = [DO,RE,MI,DO,
DO,RE,MI,DO,
MI,FA,SO,NO,
MI,FA,SO,NO,
SO,LA,SO,FA,MI,DO,
SO,LA,SO,FA,MI,DO,
DO,_SO,DO,NO,
DO,_SO,DO,NO]

beepduty = [400,400,400,400,
400,400,400,400,
400,400,400,DUTY0,
400,400,400,DUTY0,
400,400,400,400,400,400,
400,400,400,400,400,400,
400,400,400,DUTY0,
400,400,400,DUTY0,
]

beeptime = [NOTE_8,NOTE_8,NOTE_8,NOTE_8,
NOTE_8,NOTE_8,NOTE_8,NOTE_8,
NOTE_8,NOTE_8,NOTE_8,NOTE_8,
NOTE_8,NOTE_8,NOTE_8,NOTE_8,
NOTE_16,NOTE_16,NOTE_16,NOTE_16,NOTE_8,NOTE_8,
NOTE_16,NOTE_16,NOTE_16,NOTE_16,NOTE_8,NOTE_8,
NOTE_8,NOTE_8,NOTE_8,NOTE_16,
NOTE_8,NOTE_8,NOTE_8,NOTE_16,
]

while(1):
    for i in range(len(beepfrep)):
        pwm.freq(beepfrep[i])
        pwm.duty_u16(beepduty[i])
        time.sleep(beeptime[i])
