基于555定时器的施密特触发器工作原理

实验目的：制作基于555定时器的施密特触发器。

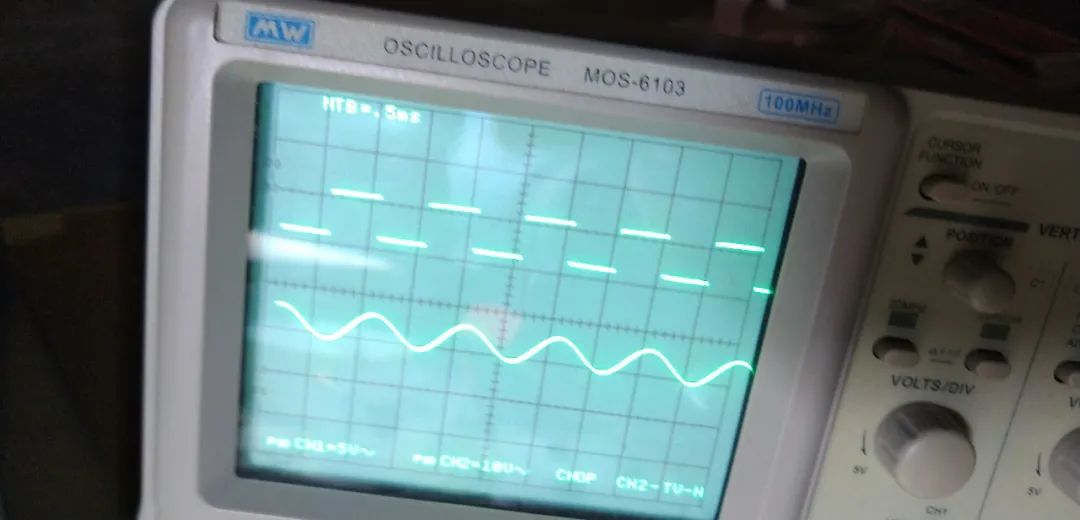

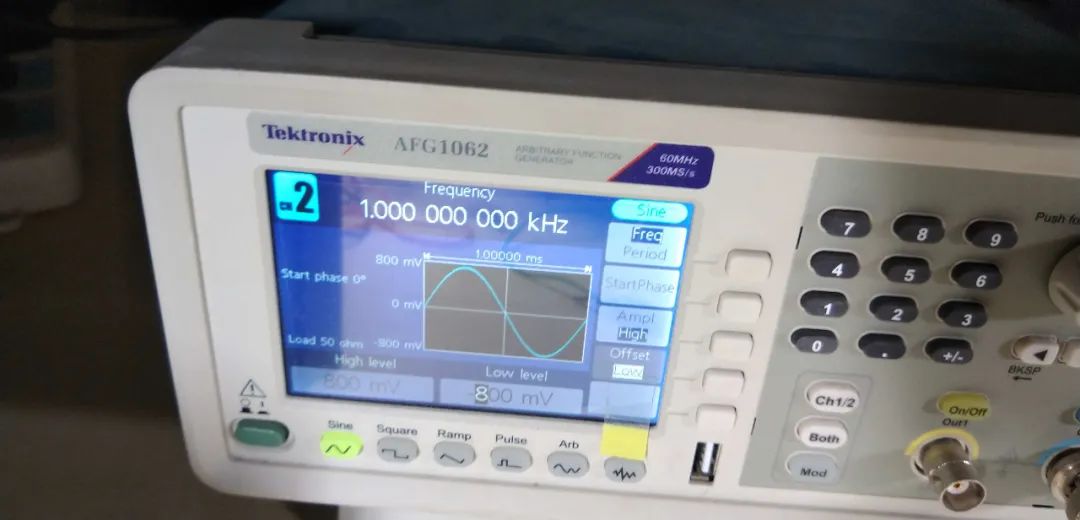

实验过程：从信号发生器输出正弦信号，在施密特触发器的输出端（555定时器的管脚3）观察到方波信号。

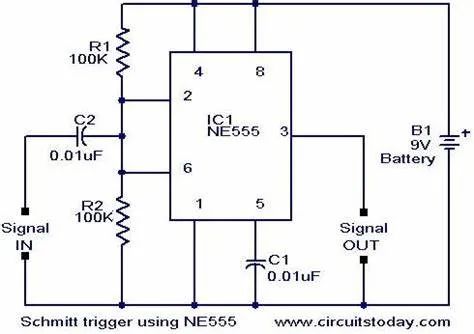

原理图：

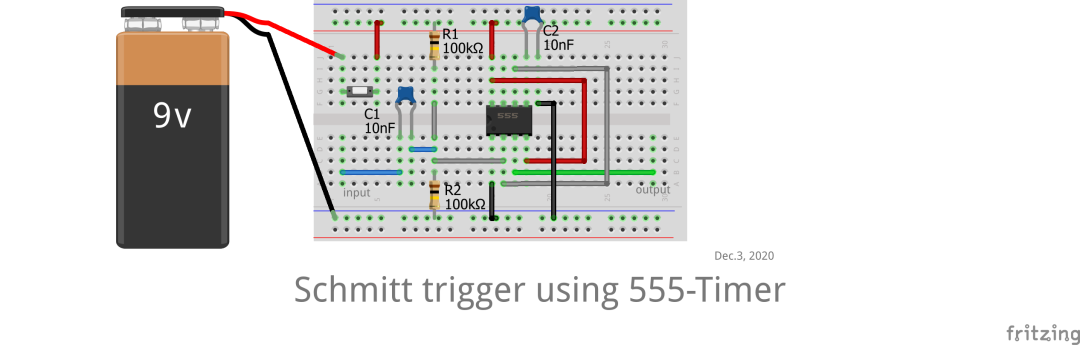

接线图1：

接线图2：

实物照：

补充说明：

1、如果按照原理图中的接法（接线图1），在输出脚就没有信号。本实验中，直接将从第一个电容器出来的信号送到连在一起的2脚和6脚，才能在3脚探测到信号。

2、信号的幅值不能太小，实验中，小于±800mV，就没有信号输出。

3、如果在实验中使用双通道的示波器分别探测输入和输出信号，两个通道的幅值范围不能像在基于运算放大器的施密特触发器中的那样，差得比较远，要接近一些（输出比输入大）。

4、如果在实验中发现，输出通道完全没有信号，有可能是信号的显示范围超出了幅度设置，这时调整一下输出通道的幅值范围（通常是调小），就可能出现效果。

5、在实际的观察中，调整时基和将显示模式从“自动”切换为“TV”，也可能影响到效果。
