使用I2C协议点亮OLED

你好，我是爱吃鱼香ROS的小鱼。本节我们就尝试直接使用I2C协议来点亮OLED，因为主要测试I2C协议，所以对于复杂的显示处理部分小鱼就略过了，毕竟有方便的开源库使用，我们也不用那么纠结，如果实在想使用I2C直接驱动OLED，可以去看小鱼在雷达驱动板上手撸的代码。

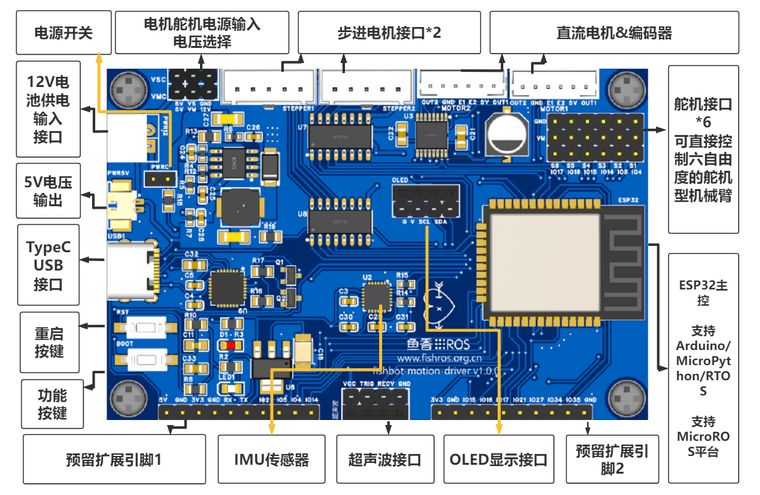

本教程所使用硬件平台为MicroROS学习板V1.0.0，可点击阅读原文购买及查看详情

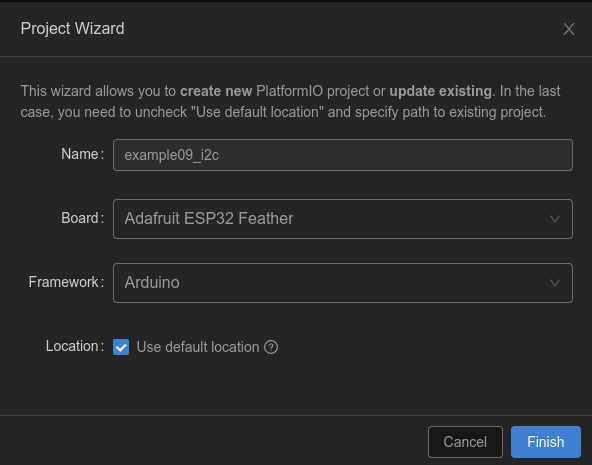

一、新建工程

还是老样子，不过这次不需要添加任何依赖。

二、I2CAPI介绍

这里我们需要了解几个Wire常用的API。

1.Wire.begin 初始化可以设置引脚，如Wire.begin(18, 19);

2.Wire.beginTransmission，开始传输，传入目标地址，如OLED-0x3C Wire.beginTransmission(0x3c);

3.Wire.write 开始写数据， 直接传入要写的数据即可

4.Wire.endTransmission 结束传输，写入完成后调用

三、编写代码

#include < Arduino.h >
#include "Wire.h"

uint8_t cmd_ssd1315[] = {0xae, 0x00, 0x10, 0x40, 0x81, 0xcf, 0xa1, 0xc8, 0xa6, 0xa8,
                         0x3f, 0xd3, 0x00, 0xd5, 0x80, 0xd9, 0xf1, 0xda, 0x12, 0xdb,
                         0x40, 0x20, 0x00, 0x8d, 0x14, 0xa4, 0xa6, 0xaf};

void setup()
{
  Wire.begin(18, 19);
  Wire.beginTransmission(0x3c);
  for (int i = 0; i < 28; i++)
  {
    Wire.write(cmd_ssd1315[i]);
  }
  Wire.endTransmission();
}

void loop()
{
  // put your main code here, to run repeatedly:
}

这里的代码，我们将cmd_ssd1315中的数据依次通过I2C写入地址为0x3C的设备中，这些数据分别代表着初始化OLED所需要的参数，如亮度、方向等信息，具体请参考SSD1315的手册，或自行百度。

四、测试

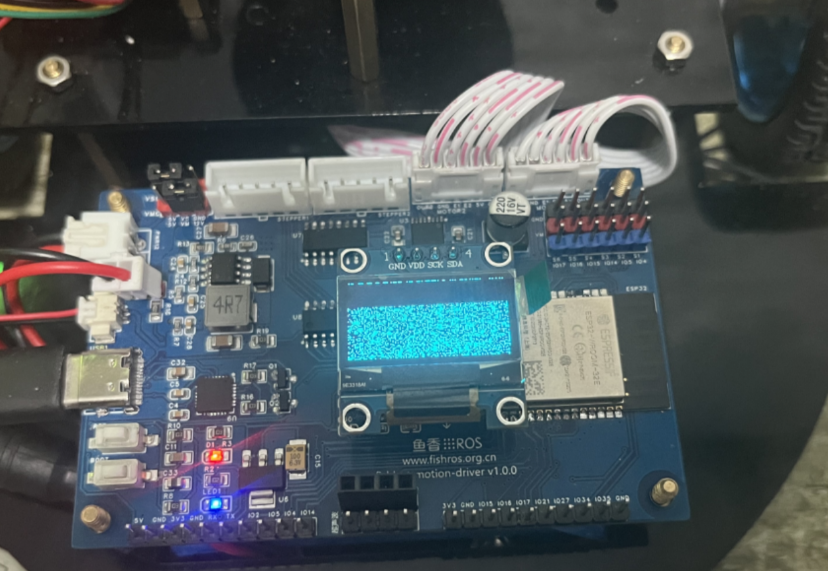

将代码下载到开发板，查看OLED,可以看到OLED此时成功亮起，有很多斑点，属于正常现象。

五、总结

本节我们主要尝试通过I2C发送一段指令给OLED，并将其成功点亮。至此我们嵌入式开发基础篇的内容就全部完成了，下一章开始我们将正式进入MicroROS的开发中来，到时会有我们熟悉的WIFI、蓝牙等模块的使用。
