1 通过串口调试助手控制小 En_准备工作

我相信大家之所以购买我们的 SM5350 物联网开发板，肯定是非常看重手机 APP 控制小Co、小 En 的应用。那么，我们将通过这次的项目教程，带大家一步一步的揭开这门技术的神秘面纱。在这一小节中， 首先给大家演示通过串口调试助手给小 Co 发命令， 然后小 Co 通过 ZigBee来控制小 En。

1). 由于我们需要通过串口调试助手给小 Co 发命令，因此我们这里需要让小 Co 上面的COM2 和 CC2530 发生联系。

通过查看原理图发现，我们只需要通过跳线帽将 P2 的 5、6、7、8 四个引脚短接即可经过上面的设置以后，小 Co 上面的 COM2 就能用于控制小 Co 上面的 ZigBee 部分了。

2).往小 Co 上的 CC2530 烧写程序，打开“无线控制 LED 灯小 Co 小 En 代码”里的工程，最好不要在含有中文路径的目录下打开。然后在“Workspace”下方的下拉菜单中选“择协调器”相关的工程，如图所示。

当如图所示，选中协调器相关工程以后，便开始编译、下载程序到小 Co。

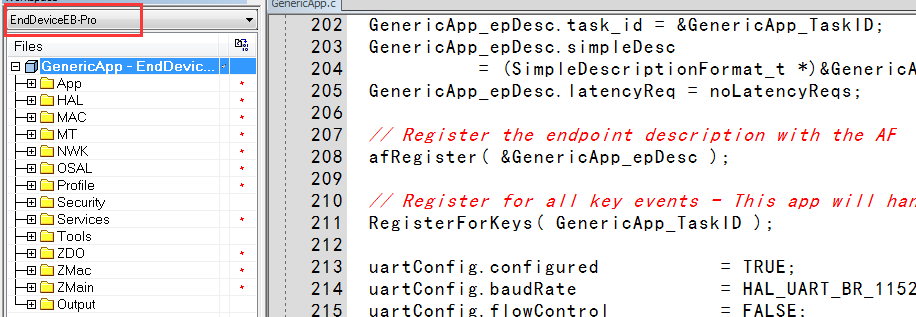

3).下载相应程序到小 En 上，同样是打开“无线控制 LED 灯小 Co 小 En 代码”里的工程，最好不要在含有中文路径的目录下打开。 然后在“Workspace”下方的下拉菜单中选择“节点”相关的工程，如图所示。

当如图所示，选中协调器相关工程以后，便开始编译、下载程序到小 En。

2 通过串口调试助手控制小 En_控制演示

接下来，就给大家演示通过串口调试助手控制小 En。

1). 将小 Co 的 COM2 和电脑的 USB 口进行连接，这里要求装 USB 转串口驱动，前面已经将过，这里不再说。

2)确定小 Co 的 COM2 对应的串口号，在设备管理器里面，前面也已经讲过。

3)打开串口调试软件，设置和打开相应的串口(115200,8N1)，

4)小 Co、小 En 分别接上各自的电源，上电。

5)接下来就可以通过小 Co 来控制小 En 了。需要注意的是，串口调试助手向小 Co 发送的命令，一定要以十六进制的形式，设置如下。

a). 当我们发 10 时，点亮 D1；

b). 当我们发 11 时，熄灭 D1；

c). 当我们发 20 时，点亮 D2；

d). 当我们发 21 时，点亮 D2；

3 通过手机网络助手控制小 En_准备工作

通过前面部分的学习，我们应该知道了通过小 Co 控制小 En 的方法了，就是通过串口给小 Co 的 CC2530 发命令，然后就能控制小 En。

于是，我们就马上联想到项目一的 WiFi 串口了，我们是不是可以通过 WiFi 串口来给小Co 上的 CC2530 发命令，然后控制小 En 呢？答案是肯定的。接下来我们就来实现它。

1)通过查看小 Co 的原理图发现，我们要让小 Co 的 WiFi 和 ZigBee 联系起来，只需要短接 P2 的 3、4、5、6 短接即可。

2). 给小 Co 烧程序，WiFi 部分，就按项目一的 WiFi 串口操作，烧相同的系统，做相同的设置即可；ZigBee 部分，就和第1部分的一样。

3)给小 En 烧程序，和第1部分的一样。

4 通过手机网络助手控制小 En_控制演示

接下来，就给大家演示通过手机网络助手控制小 En。

1)手机连接上开发板发出的 WiFi 信号 f403tech_ap。

2)启动“网络调试助手”软件。

3)选择 tcp client。

4)点添加按钮。然后在弹出的对话框中填入开发板的 IP 地址，还有就是 Wi-Fi 串口的端口号 8002.

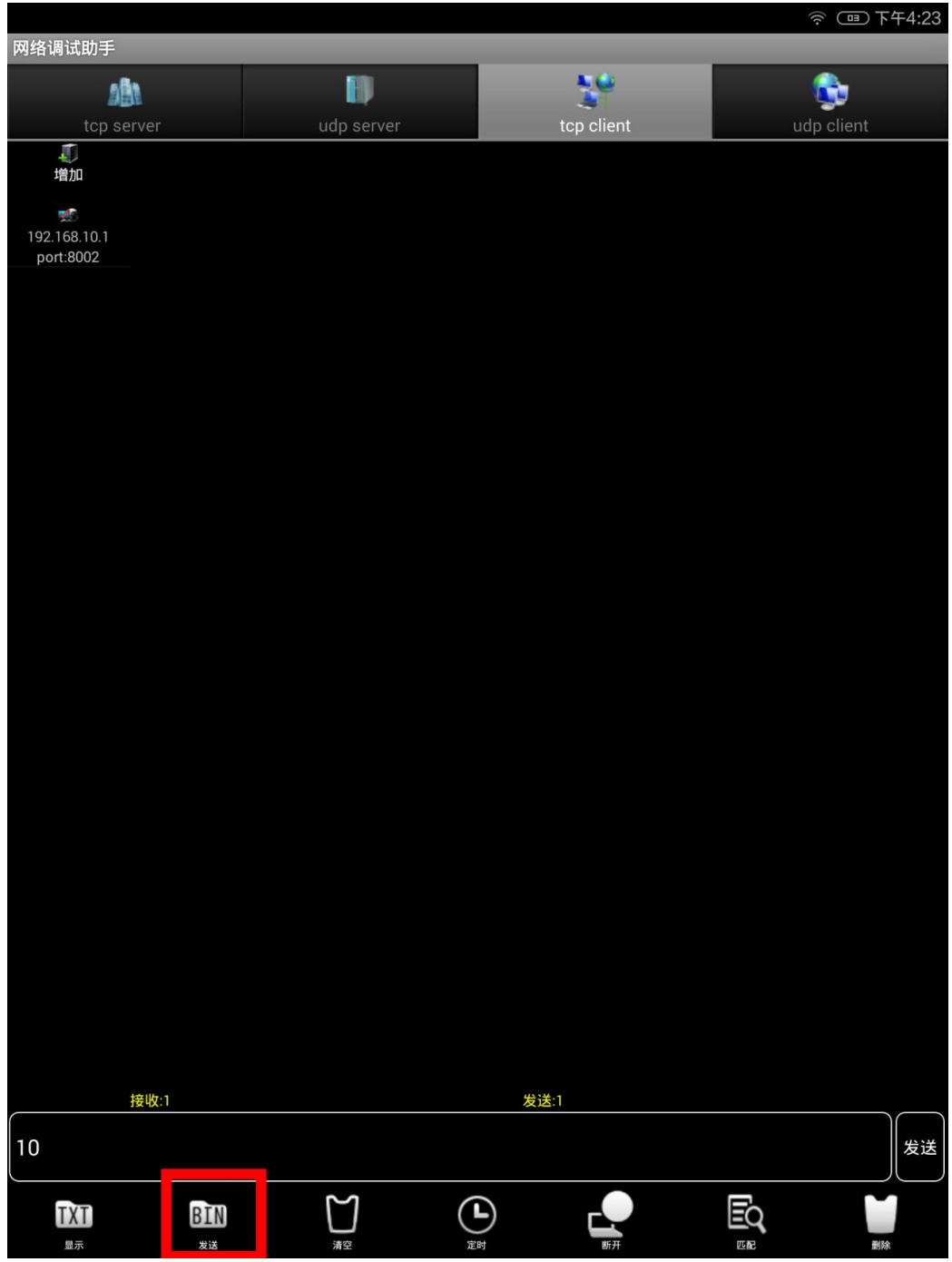

5). 接下来就可以发命令来控制小 En 了，先熄灭小 En 的 D1 吧，发 11。注意，一定是发二进制哦，如图的红色框！

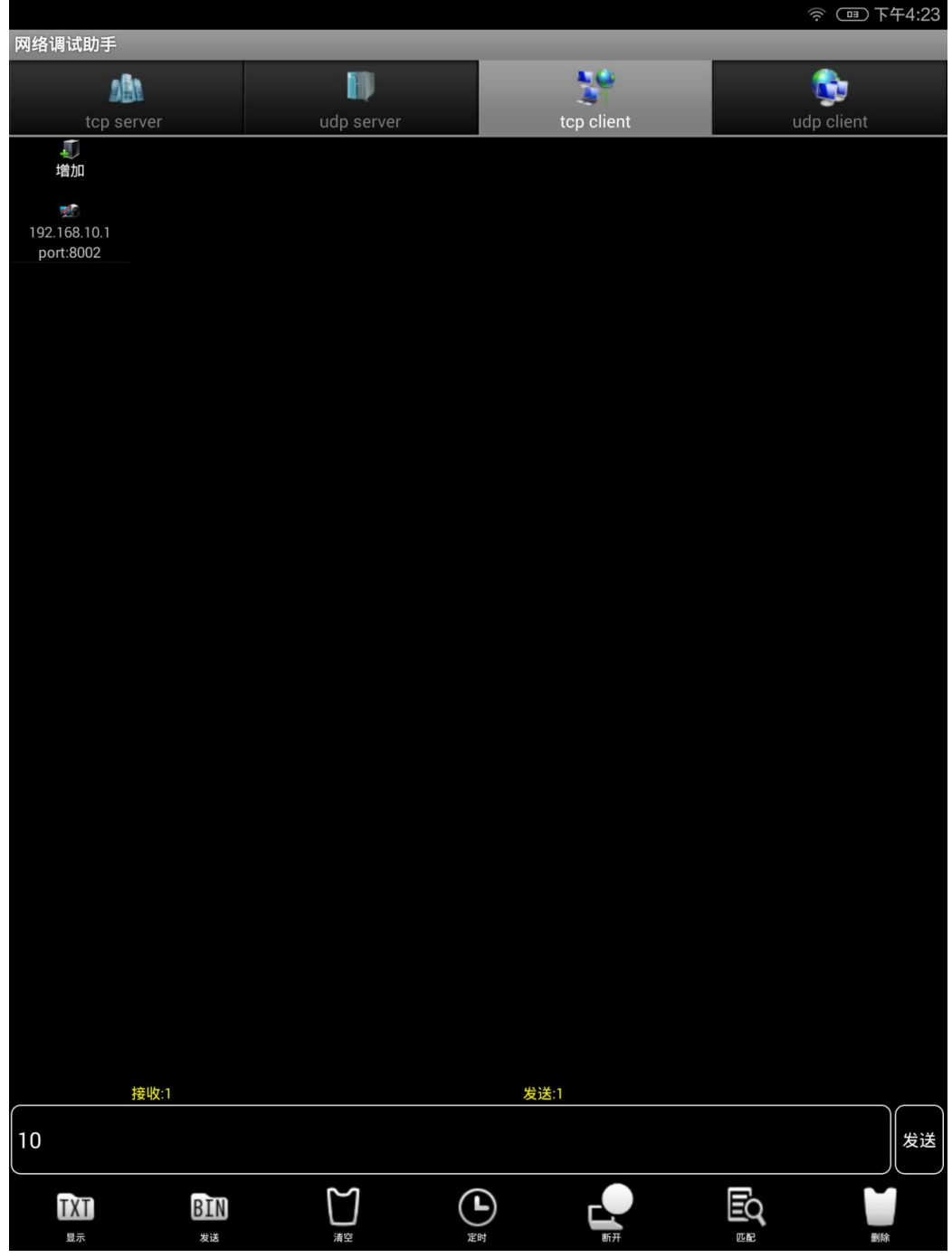

再来点亮 D1，发 10，同样是二进制。

同理，发 20，点亮小 En 的 D2；发 21，熄灭小 En 的 D2。
