【Start_DSC28034PNT湖人开发板免费体验】+开发板的

改版后的湖人开发板，可能是为了推出的速度，使得官网的资料更新严重滞后，其提供的资料完全无法与新推出的板子匹配，也就失去了参考的价值。

所幸的是，网友的力量是强大的，竟先手搞到了对应的原理图，这就为使用提供了有力的依据。

先前上电测试时，只是观察到LED灯的闪烁，其实这时是未连接SDA引脚，导致没有数据的传送，详见图1所示。

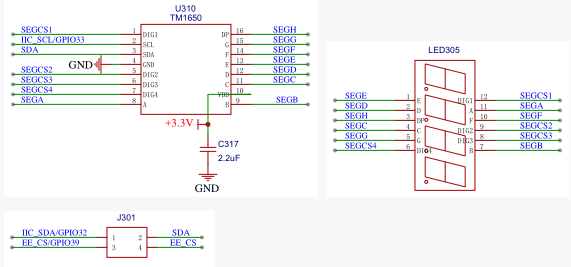

图1数码管电路

在接通SDA引脚后，即可见到数码管显示计时值的效果见图2所示。

图2显示计数值

在使用按键的情况下，则可控制计数结果。其中：每按一次SW301键，会使计数值增加1000；而每按一次SW302键，则会调节数码管的亮度；在按SW303键值，则会使计时器清零。

图2使用SW301键

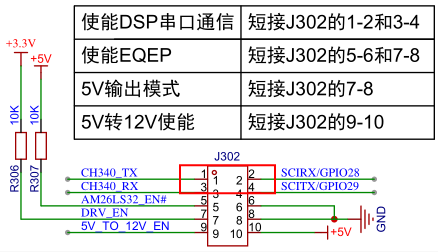

此外，有了原理图对下载测试也是有帮助作用的。有原理图可知，在使用串口下载时需短接J302的1-2及3-4。

图3串口连接

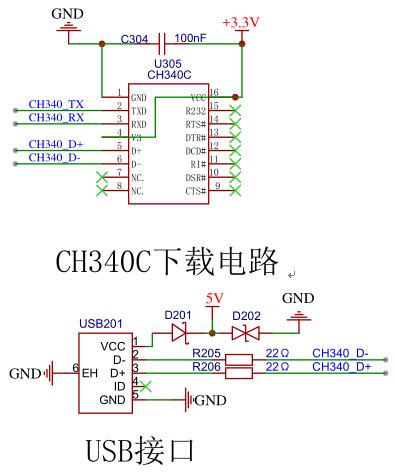

图4串口电路

另外，在下载前还需要进行工作模式的切换，需通过SW103的2-3进行短接，以进入SCI模式。

图5模式设置

图6复位按键

但遗憾的是，尽管提供原理图连接了下载的设置情况，但在下载时还是在过程中出现了异常，不清楚是哪里的问题。（期间已对线排进行了检测，其导通情况无问题。）莫非是下载软件也要求有新的版本支持吗？

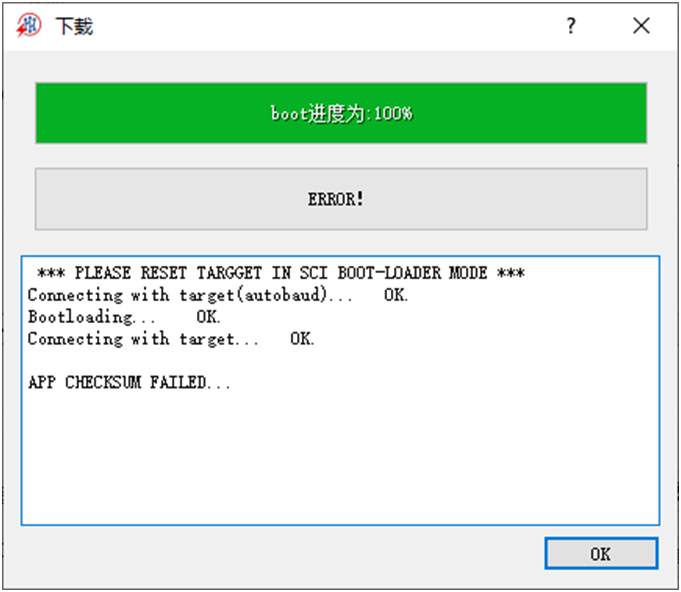

图7下载异常
