十二年磨一剑，今年Arduino官方终于发布了Ardui Uno R4，上一版Arduino Uno R3还是2011年发布的。

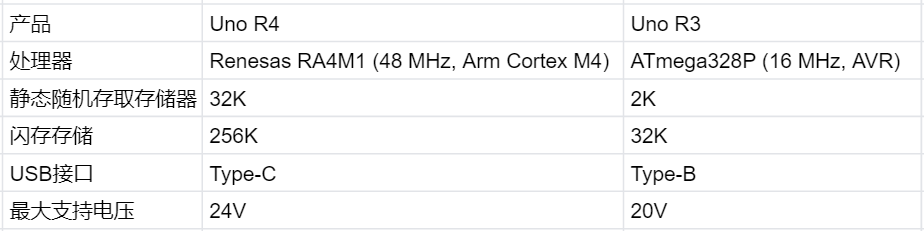

相较于12年前的R3，R4的硬件，确实提升了一大截：


主控芯片终于从8位的AVR升级到了32位的Arm cortex M4。芯片是瑞萨的，谁叫人家给Arduino基金会投钱了，还是大把大把的。

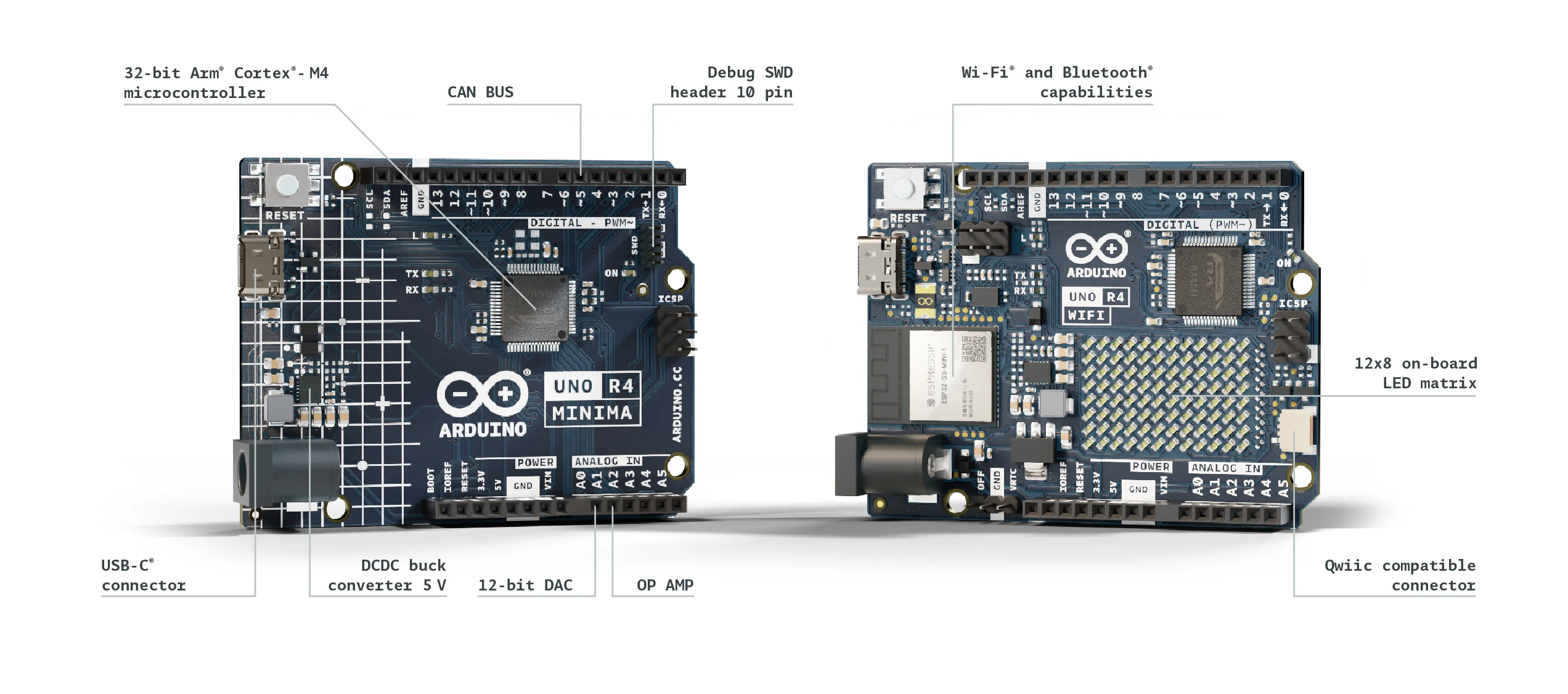

另外，这次终于推出了带有WiFi功能的版本，闪亮登场：

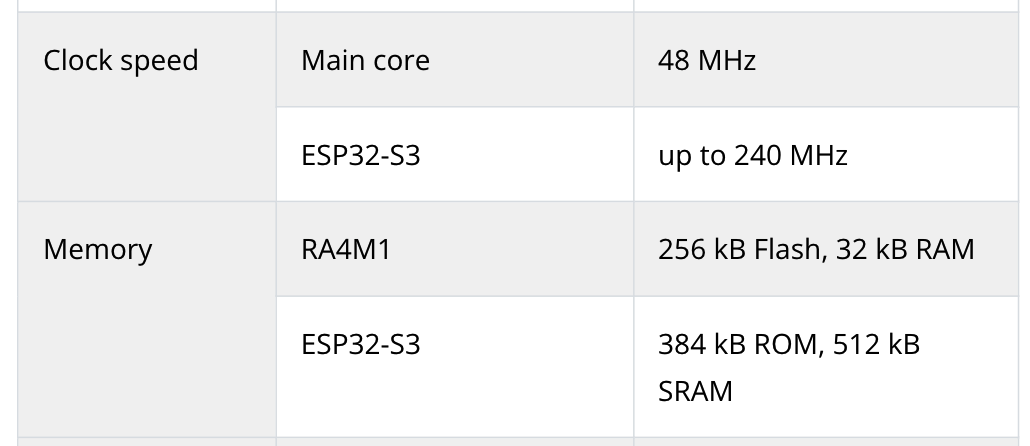

WiFi功能，由一块ESP32-S3-Mini提供，全面吊打主控芯片：

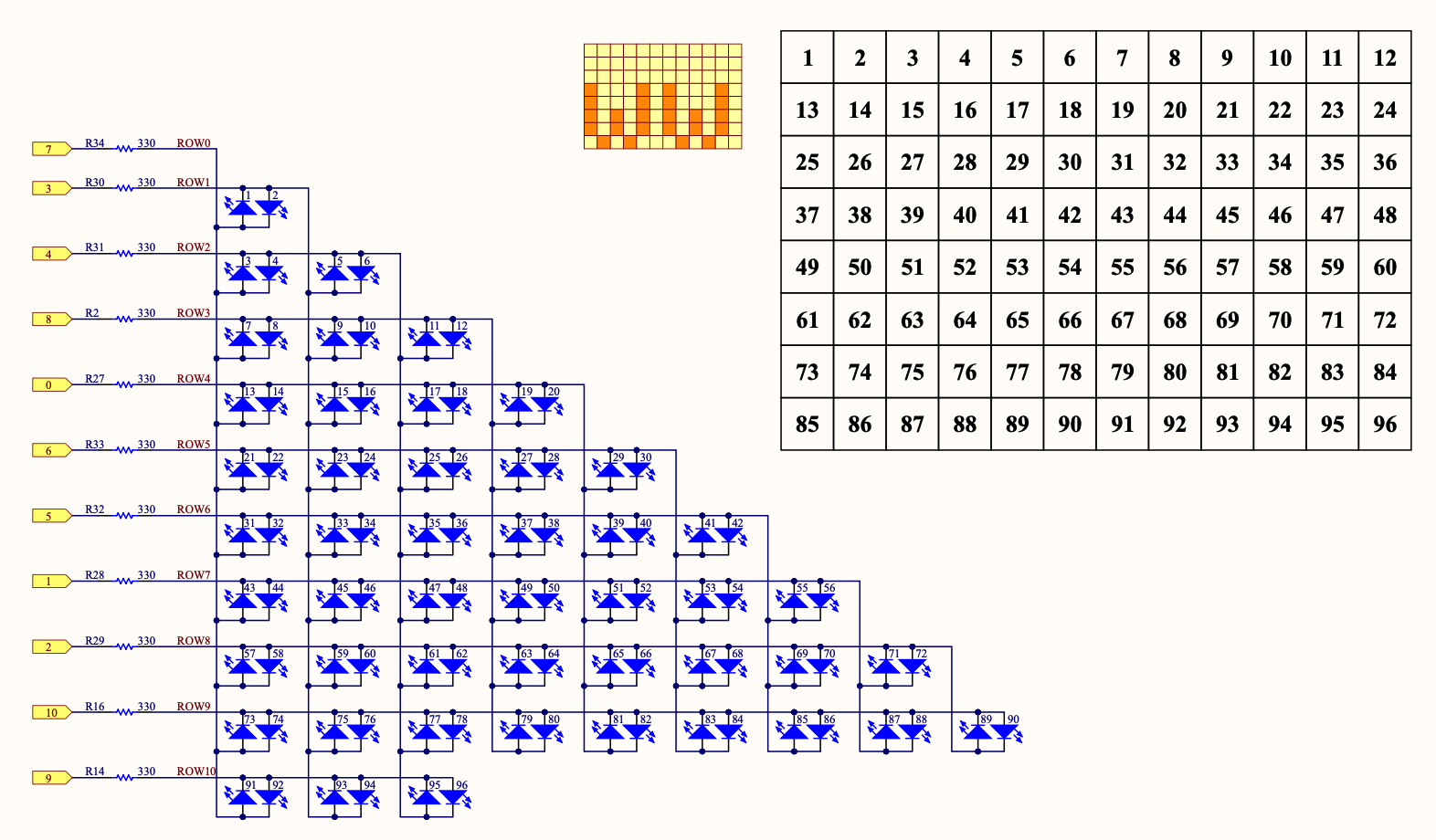

吐槽归吐槽，还是第一时间抢购了一块Arduino Uno R4 WiFi版，因为只有WiFi版，板载一个LED点阵。不过这个点阵，还真是个点阵，直接怼了10个引脚上去，可真是虱多不痒，引脚多了放开手脚用啊：


这要换个WS2812阵列，不香吗？

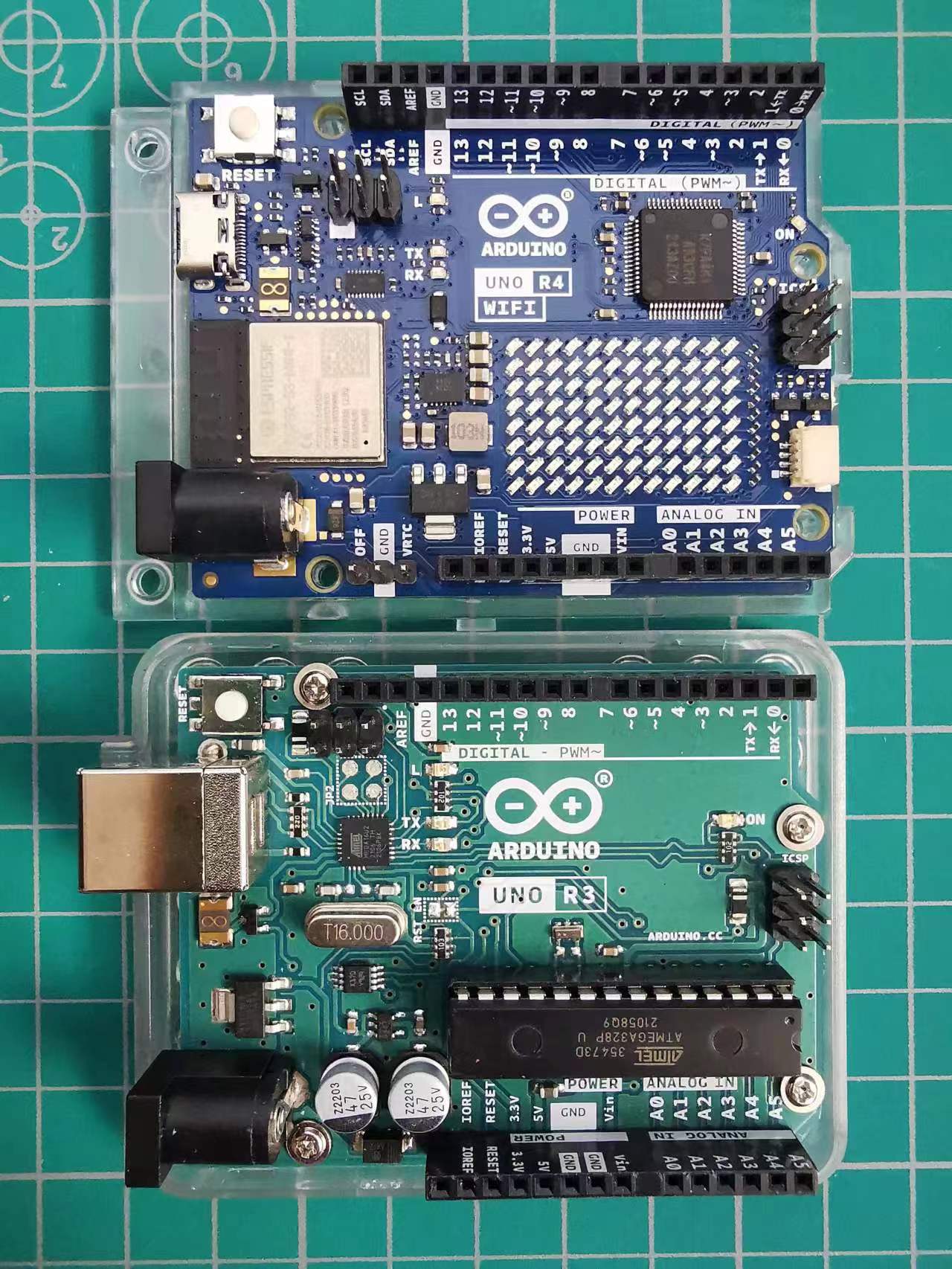

板子到手后，和上任大哥对比了一下：


大小一样，扩展板可以直接使用，这点不错。

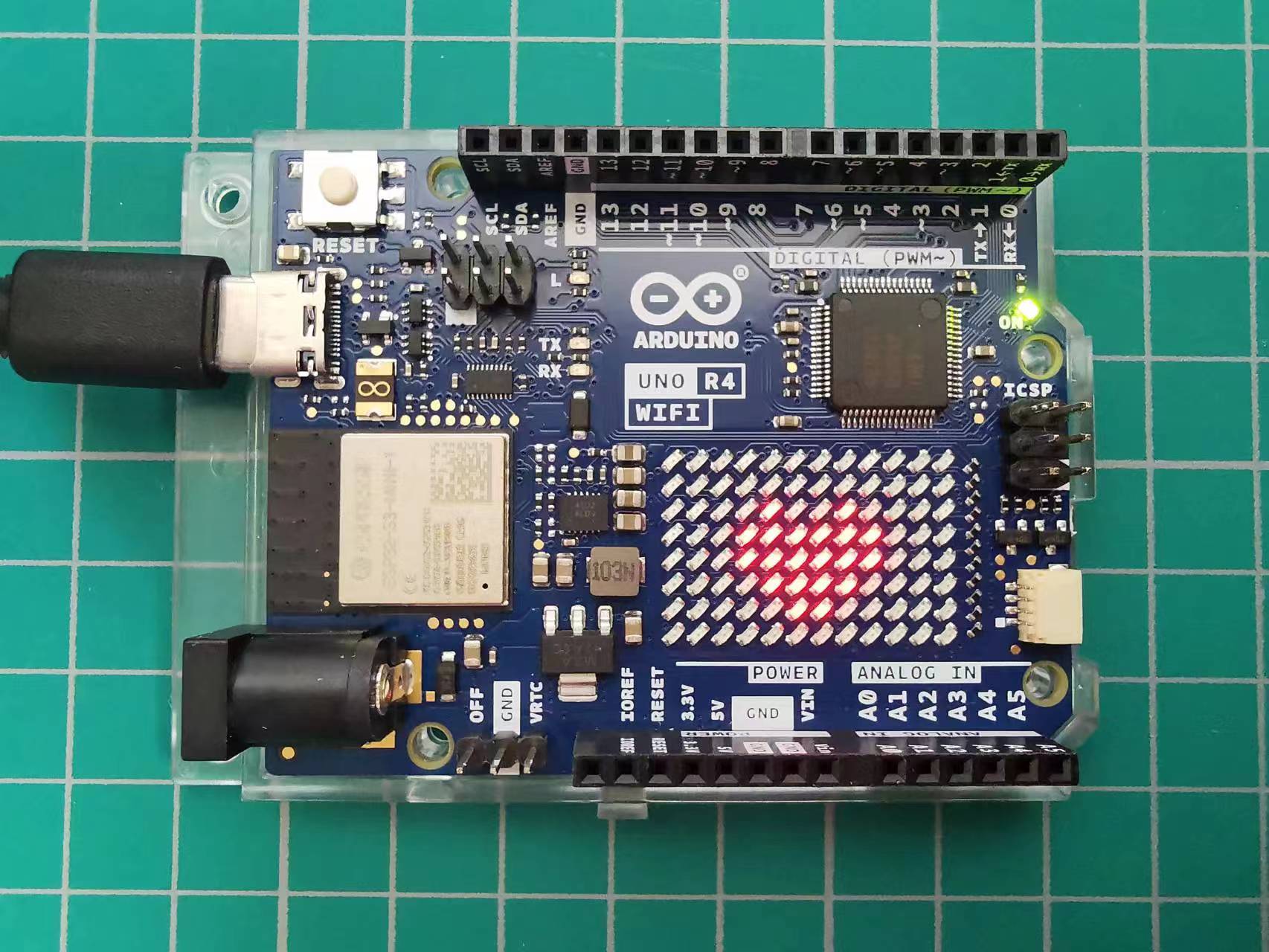

先点个灯玩玩，毕竟有8*12个灯可以点，又不用额外接线，还是不错的。

点灯代码如下：

#include "Arduino_LED_Matrix.h"

ArduinoLEDMatrix matrix;

// 参考：https://juejin.cn/post/7128690033669701639
unsigned char Light[8][8] = //'全亮'
{
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
};

unsigned char Dark[8][8] = //'全灭'
{
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 0, 0, 0, 0, 0, 0, 0,
};

unsigned char bigheart[8][8] = //'大心'
{
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 1, 1, 0, 0, 1, 1, 0,
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
  0, 1, 1, 1, 1, 1, 1, 0,
  0, 0, 1, 1, 1, 1, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
};

unsigned char smallheart[8][8] = //'小心'
{
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 0, 1, 0, 0, 1, 0, 0,
  0, 1, 1, 1, 1, 1, 1, 0,
  0, 1, 1, 1, 1, 1, 1, 0,
  0, 0, 1, 1, 1, 1, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 0, 0, 0, 0, 0, 0, 0,
};
unsigned char I[8][8] = //'I'
{
  0, 1, 1, 1, 1, 1, 1, 0,
  0, 1, 0, 1, 1, 0, 1, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 1, 0, 1, 1, 0, 1, 0,
  0, 1, 1, 1, 1, 1, 1, 0,
};
unsigned char L[8][8] = //'L'
{
  0, 0, 1, 1, 1, 1, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 1,
  0, 0, 1, 1, 1, 1, 1, 1,
};
unsigned char O[8][8] = //'O'
{
  0, 0, 1, 1, 1, 1, 0, 0,
  0, 1, 0, 0, 0, 0, 1, 0,
  1, 0, 0, 0, 0, 0, 0, 1,
  1, 0, 0, 0, 0, 0, 0, 1,
  1, 0, 0, 0, 0, 0, 0, 1,
  1, 0, 0, 0, 0, 0, 0, 1,
  0, 1, 0, 0, 0, 0, 1, 0,
  0, 0, 1, 1, 1, 1, 0, 0,
};
unsigned char V[8][8] = //'V'
{
  0, 0, 0, 0, 0, 0, 0, 0,
  1, 0, 0, 0, 0, 0, 0, 1,
  1, 0, 0, 0, 0, 0, 0, 1,
  0, 1, 0, 0, 0, 0, 1, 0,
  0, 1, 0, 0, 0, 0, 1, 0,
  0, 0, 1, 0, 0, 1, 0, 0,
  0, 0, 1, 0, 0, 1, 0, 0,
  0, 0, 0, 1, 1, 0, 0, 0,
};
unsigned char E[8][8] = //'E'
{
  0, 0, 0, 0, 0, 0, 0, 0,
  0, 1, 1, 1, 1, 1, 1, 0,
  0, 1, 0, 0, 0, 0, 0, 0,
  0, 1, 0, 0, 0, 0, 0, 0,
  0, 1, 1, 1, 1, 1, 1, 0,
  0, 1, 0, 0, 0, 0, 0, 0,
  0, 1, 0, 0, 0, 0, 0, 0,
  0, 1, 1, 1, 1, 1, 1, 0,
};
unsigned char U[8][8] = //'U'
{
  1, 0, 0, 0, 0, 0, 0, 1,
  1, 0, 0, 0, 0, 0, 0, 1,
  1, 0, 0, 0, 0, 0, 0, 1,
  1, 0, 0, 0, 0, 0, 0, 1,
  1, 0, 0, 0, 0, 0, 0, 1,
  1, 1, 0, 0, 0, 0, 1, 1,
  0, 1, 1, 0, 0, 0, 1, 1,
  0, 0, 1, 1, 1, 1, 0, 0,
};

void setup() {
  Serial.begin(115200);
  matrix.begin();
  Clear();
  delay(3000);
}
void loop() {
  //主代码循环运行:
  unsigned int d = 500;
  unsigned int d2 = 100;
  Display(I);delay(d);Clear();
  Display(L);delay(d);Clear();
  Display(O);delay(d);Clear();
  Display(V);delay(d);Clear();
  Display(E);delay(d);Clear();
  Display(U);delay(d);Clear();
  for(int i=0;i< 5;i++) {
    Display(bigheart);delay(d2);Clear();
    Display(smallheart);delay(d2);Clear();
  }
  uint8_t arr[NUM_LEDS] = {1};
  for(int i=0;i< NUM_LEDS;i++)
  {
    arr[i] = 1;
  }
  for(int i=0;i< 5;i++) {
    Display(bigheart);delay(d2);Clear();
    Display(smallheart);delay(d2);Clear();
    matrix.loadPixels(arr, NUM_LEDS);delay(d2);Clear();
  }
}

void Display(unsigned char lattice[8][8])//显示函数
{
  uint8_t arr[NUM_LEDS] = {0};
  for(int r = 0; r < 8; r++)
  {
    for(int c = 0; c < 8; c++)
    {
      arr[r*12+c+2] = lattice[r][c];
    }
  }
  matrix.loadPixels(arr, NUM_LEDS);
}

void Clear()//清除函数
{
  uint8_t arr[NUM_LEDS] = {0};
  matrix.loadPixels(arr, NUM_LEDS);
}
