安信可开源硬件：小安派-DSL 屏幕驱动开发板

概述

小安派-DSL（AiPi-DSL） 是安信可开源团队专门为Ai-M61-32S设计的一款屏幕驱动开发板，支持2.8/3.5寸等30Pin SPI显示屏、2.4寸及1.28寸等18Pin SPI显示屏。

小安派-DSL目前已测试通过的有3.5寸电容触摸屏(GC9307)、2.4寸电容触摸屏（GC9307）、1.28寸圆形电容触摸屏（GC9A01)。

所搭载的Ai-M61-32S 模组具有丰富的外设接口，具体包括 DVP、MJPEG、Dispaly、AudioCodec、USB2.0、SDU、以太网 (EMAC)、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等。

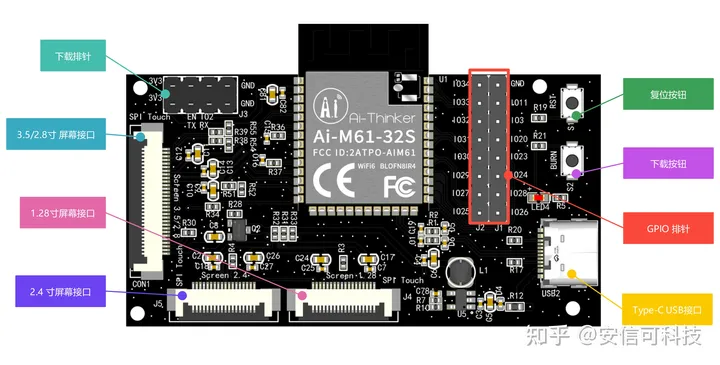

系统框图

2.8/3.5寸 屏电路

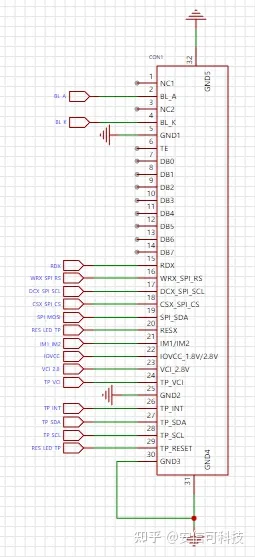

2.8寸及3.5寸屏的接口统一采用FPC 30Pin 排线座，是显示屏+触摸屏一体，省去一个触摸接口。

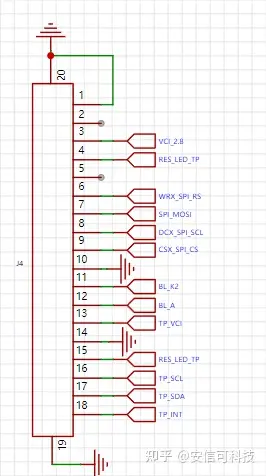

2.4寸触摸屏电路

2.4寸屏接口，使用的也是显示屏+触摸屏一体的FPC 排线，但是它使用的18Pin 的接口。

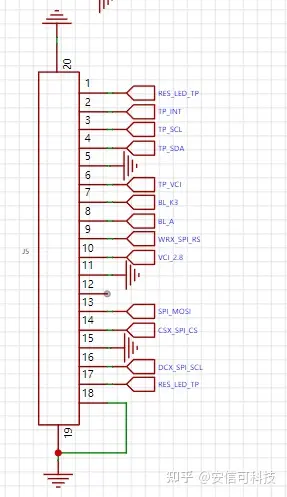

1.28 寸圆形触摸屏电路

1.28寸圆形屏接口，使用的也是显示屏+触摸屏一体的FPC 排线，和2.4寸一样，它使用18Pin 的接口。

背光控制

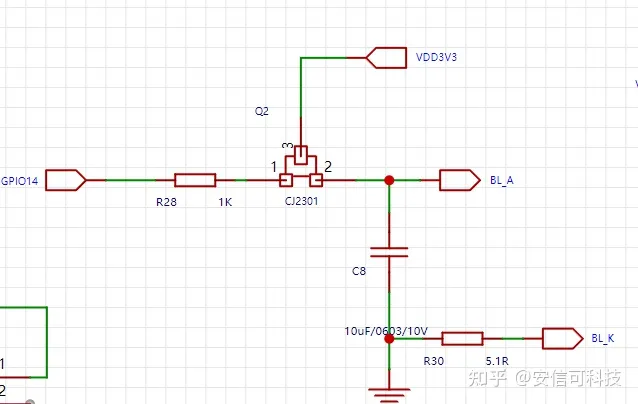

三个屏幕使用的是同一个IO控制背光：

关于Demo

1.28寸圆形屏智能手表Demo

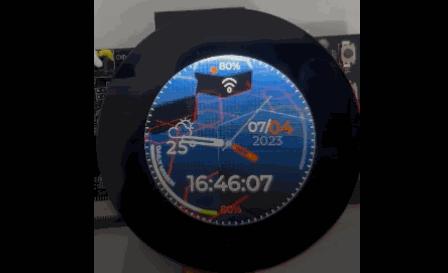

既然是圆形屏，这就不能不做个手表的表盘出来玩一玩：

2.4寸屏音乐播放器Demo

呐！MP3的界面不就有了？

3.5寸屏天气站Demo

既然是屏幕，怎么可能会少得了天气站，看看我们这个的吧？
