Linux Regmap 驱动框架

1、regmap 框架结构

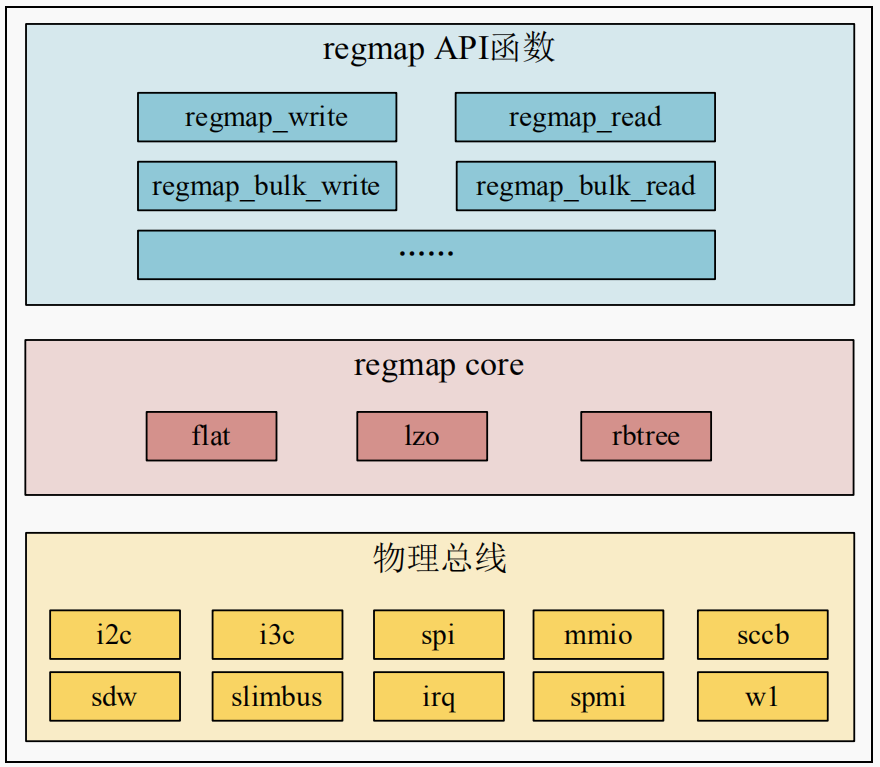

regmap 驱动框架如下图所示：

regmap 框架分为三层：

①、底层物理总线：regmap 就是对不同的物理总线进行封装，目前 regmap 支持的物理总线有

i2c、i3c、spi、mmio、sccb、sdw、slimbus、irq、spmi 和 w1。

②、regmap 核心层，用于实现 regmap，我们不用关心具体实现。

③、regmapAPI 抽象层，regmap 向驱动编写人员提供的 API 接口，驱动编写人员使用这些API

接口来操作具体的芯片设备，也是驱动编写人员重点要掌握的。

2、regmap 结构体

Linux 内 核 将 regmap 框 架 抽 象 为 regmap 结 构 体 ， 这 个 结 构 体 定 义 在 文 件

drivers/base/regmap/internal.h 中。

3、regmap_config 结构体

顾名思义，regmap_config 结构体就是用来初始化 regmap 的，这个结构体也定义在include/linux/regmap.h文件中。
