基于算能CV1800B芯片的Milk-V Duo开发板

Milk-V Duo是一款基于算能 CV1800B芯片的MPU，可在其上运行LINUX操作系统。

开发板的发货速度十分快，外包装也较大，但同开发板比较起来就显的有些夸张了！开发板的包装是在一个纸盒中，看上去几乎就是一盒口香糖。

开发板的外观如图1和图2所示，属于单面放置器件。开发板上配有Type C接口，可通过它向开发板供电。开发板上还配有一个TF卡的插座，通过它可将镜像文件映像其中。此外，它还配有摄像头CSI接口及以太网网接口等。

图1开发板正面

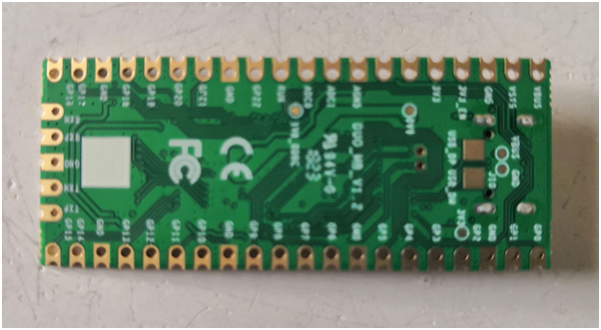

图2开发板背面

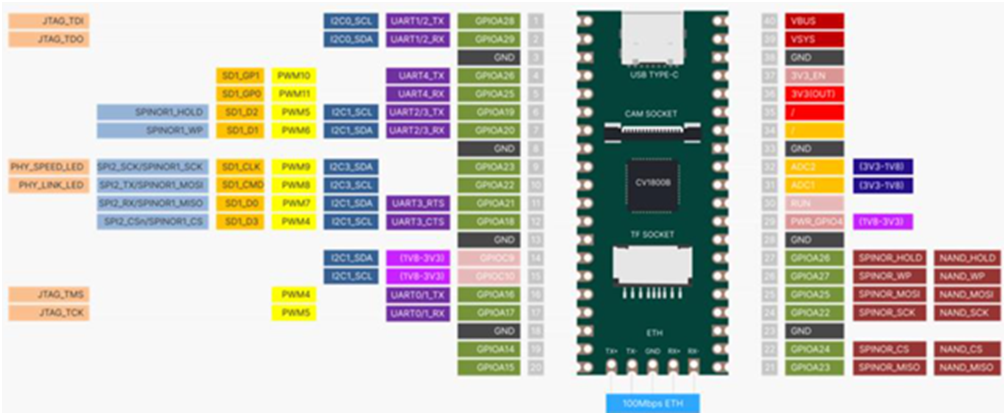

开发板的引脚分布如图3所示，其中不同的色彩标识其引脚的不同功能。

图3引脚分布

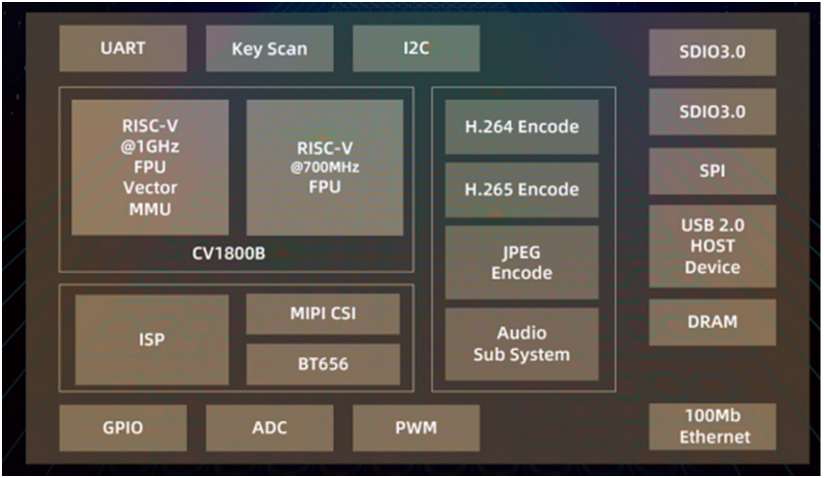

芯片CV1800B的内部架构如图4所示，其特征为：双RV64核、最高1GHz、64MB内存、支持10/100Mbps以太网。

图4内部架构

那么初次上电会是一番啥景象呢？

在使用USB线为其供电的情况下，会点亮开发板上的红色LED指示灯，其它就没啥变化了，见图5所示。

图5上电效果

为了便于后续的使用，可配置排针并将其焊接到针孔上。比较有意思的是，那个5针的扩展接口，其焊盘设计的比较紧，几乎可以免去焊接，直接将排针别到上面即可，见图6所示。

图6扩展接口

可通过映像的方式配置系统，于是先格式化了一个8G的TF卡，又下载了WIN32磁盘映像工具及映像文件。

镜像文件下载网址：

https://milkv.io/docs/duo/resources/image&sdk

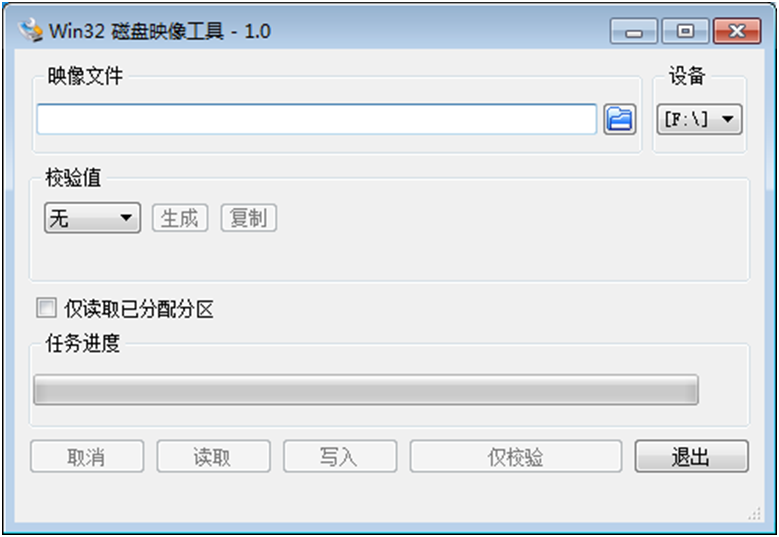

在打开映像工具后，其界面如图7所示。

图7映像工具界面

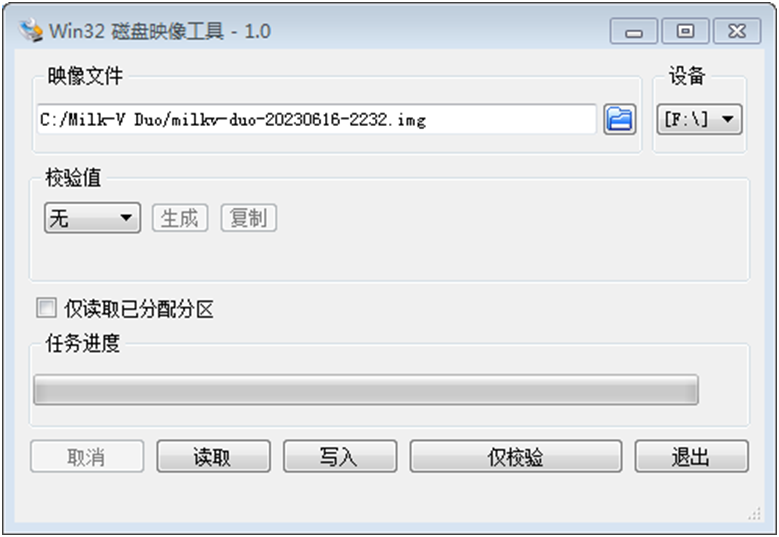

然后选取文件及设备，见图8所示。

图8完成选取

在完成选取后，点击“写入”即可。

图9写入过程中

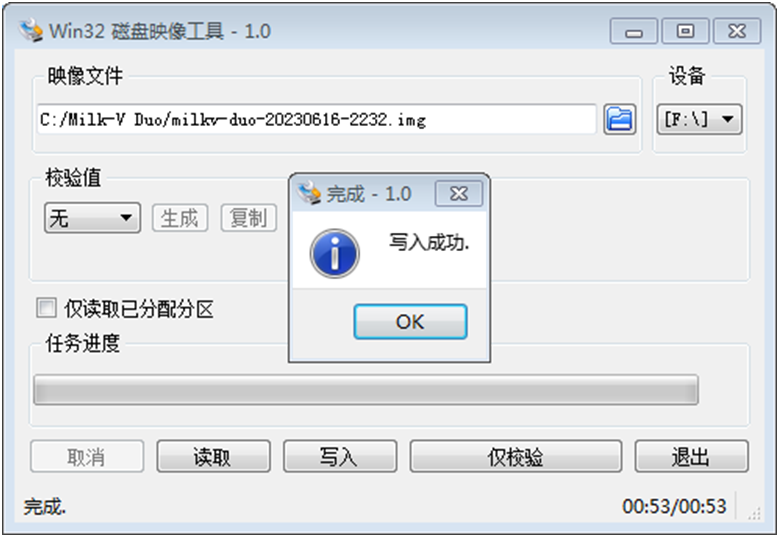

图10完成写入

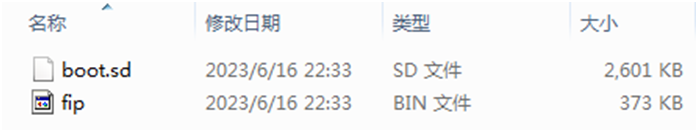

在完成写入后，TF卡中的内容如图11所示。

图11写入内容

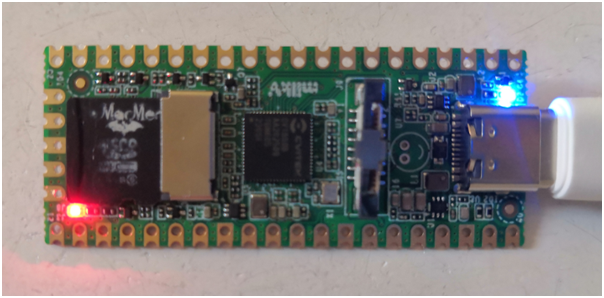

将TF卡插入后，其上电效果如图12所示，即蓝色的LED灯在闪烁。

图12上电效果

值得指出的是，期间也映像过milkv-duo-20230519-1809.IMG，但没有LED灯的闪烁效果。
