【Milk-V Duo开发板免费体验】+balenaEtcher映像与串口

前面已实现了用WIN32磁盘映像工具进行映像处理，除此之外还有一种工具也能够进行映像处理，目前常用的为：balenaEtcher-Portable-1.18.8，它无需安装即可直接下载所用。

所用balenaEtcher进行映像的步骤为：

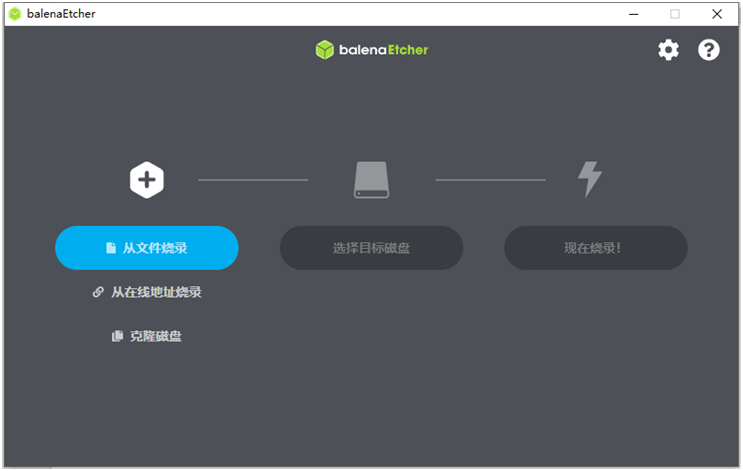

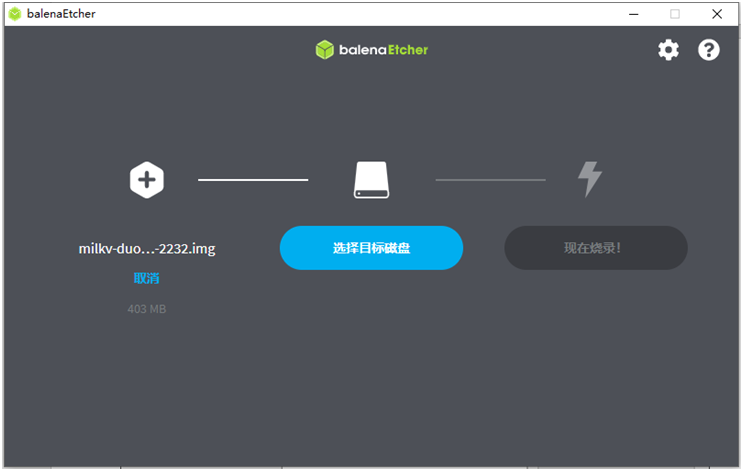

1）打开balenaEtcher，以“克隆磁盘”的方式来映像并选取相应的映像文件，其界面如图1所示。

图1 映像文件

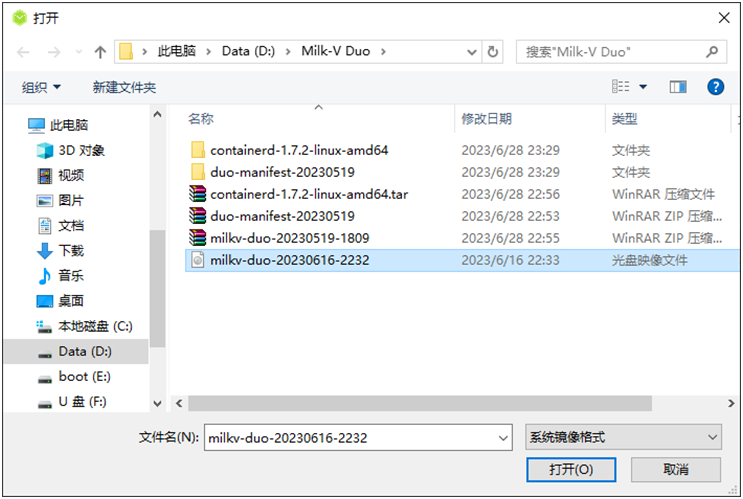

图2选取映像文件

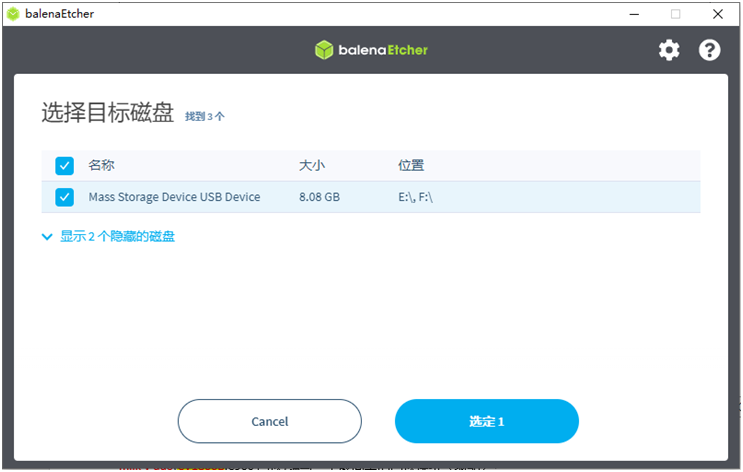

2）选取目标磁盘，这里选TF卡所对应的U盘，其界面如图2所示。

图3选取目标磁盘

3）进行烧录，点击“选定1”，其界面如图4和图5所示。

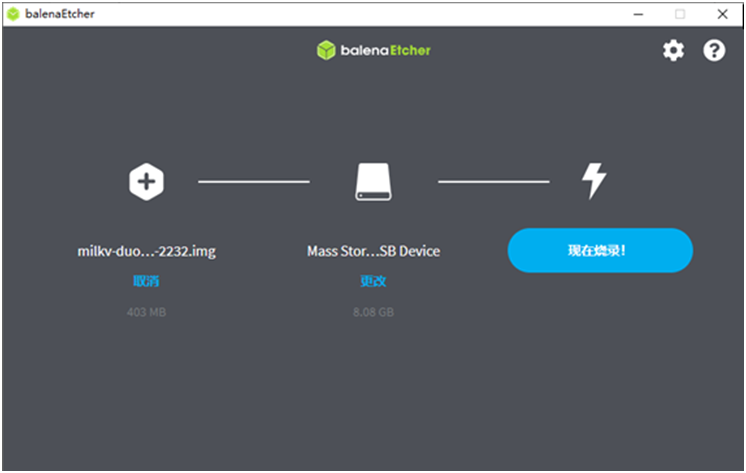

图4执行烧录

图5开始烧录

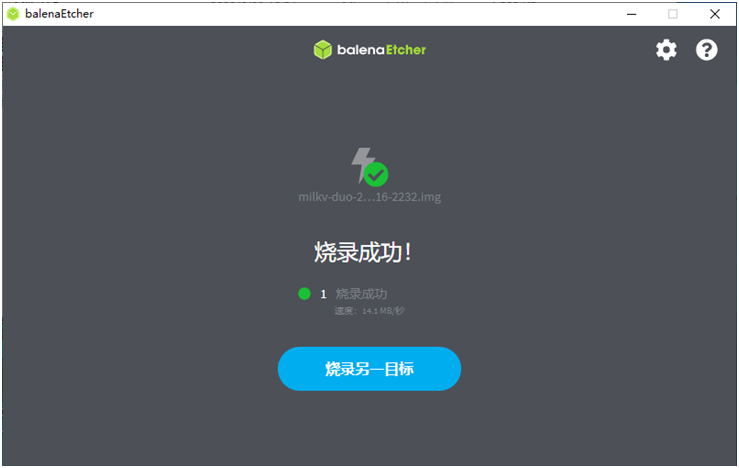

4）完成烧录后，其界面如图7所示。关闭该软件，则可退出烧录处理。

在烧录后，将TF卡插到开发板上，重新上电，则板上的蓝色指示灯开始闪烁。

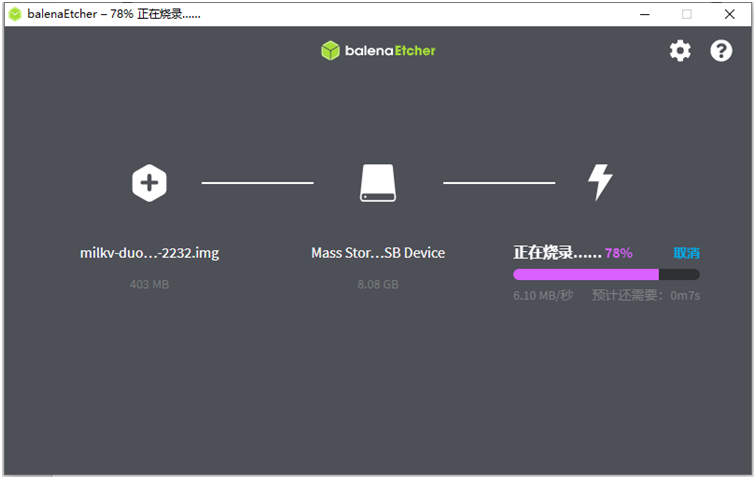

图6烧录过程中

图7完成烧录

除了LED灯的闪烁之外，此时该开发板已具备了运行LINUX的能力。通过串口终端的使用，可进行串口控制台的测试。

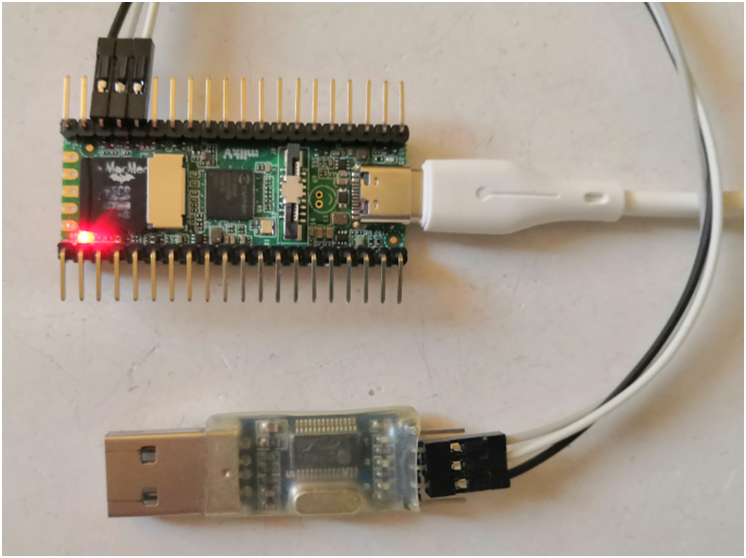

为此，需利用USB转TTL模块来构建开发板与电脑的通讯桥梁，其在硬件方面的连接如图8所示。

其连接关系为：

图8实物连接

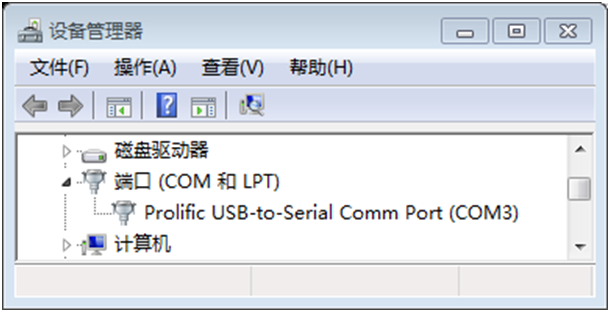

当USB转TTL模块插到电脑时，可通过设备管理器观察到虚拟出的串口，见图9所示。

图9查看串口

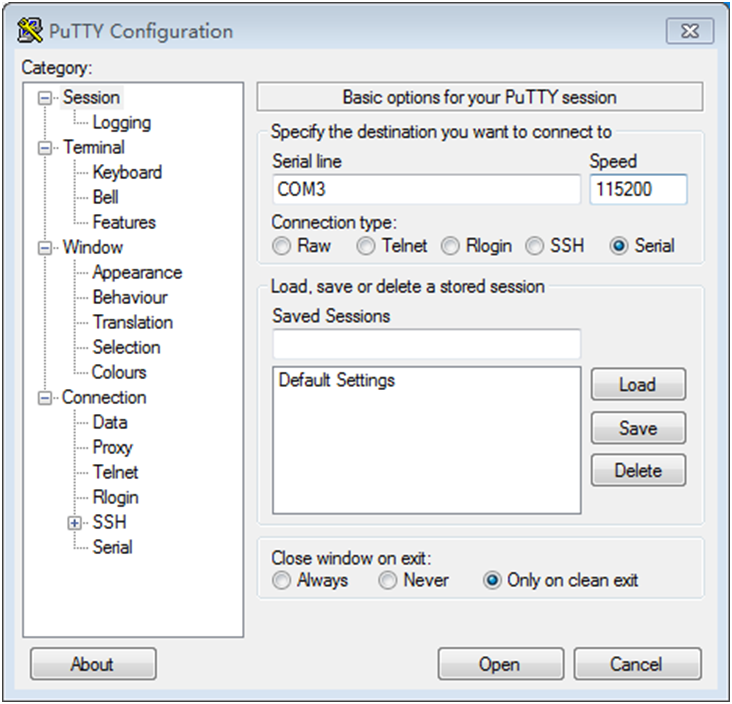

此时，按图10所示来设置串口参数，并点击“Open”来打开串口。

图10设置串口参数

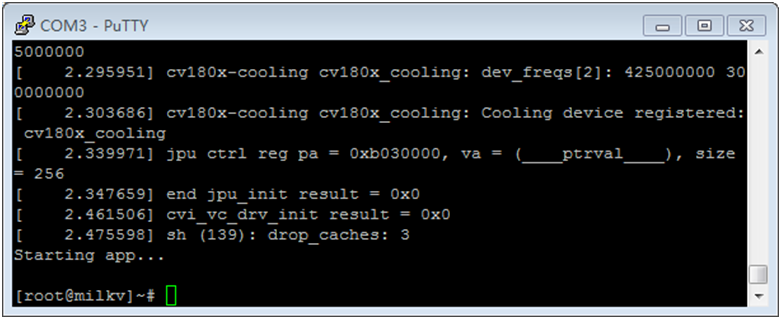

在为开发板上电的情况下，可见到图11所示的输出信息。

图11输出信息

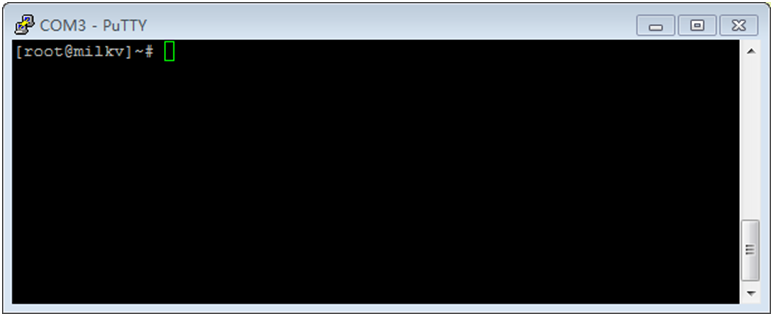

此时，可使用LINUX的清屏指令clear来清除屏幕内容，见图12所示。

图12清除屏幕

另外，还可以交互的方式进行数学计算，见图13所示。

图13数学计算

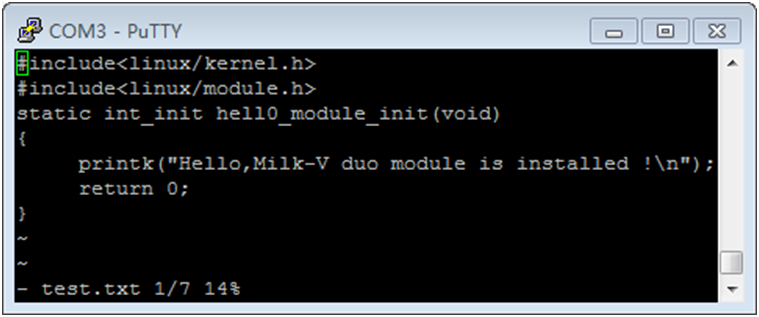

当然也可以vi编辑器来编写文件等，见图14所示。

图14编辑文件

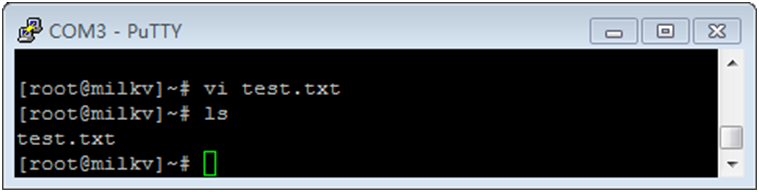

在创建文件后，可以ls指令来查看文件列表，见图15所示。

图15显示文件列表
