别错过！ZYNQ+C6678目标追踪、软件无线电方案分享

本文分享创龙科技最强性能ARM+FPGA+DSP异构多核评估板TL6678ZH-EVM的三大案例。
(1)基于SRIO的ZYNQ+DSP核间通讯案例(2)基于CameraLink、SDI、PAL的目标追踪视觉方案(3)基于AD9361软件无线电方案

评估板简介

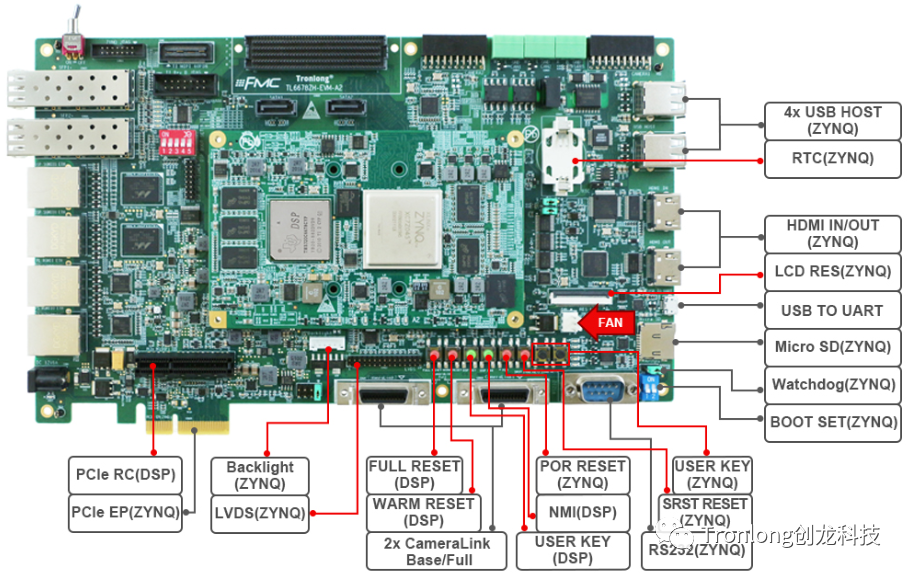

TL6678ZH-EVM评估板基于TI KeyStone架构C6000系列TMS320C6678八核C66x定点/浮点DSP，以及Xilinx Zynq-7000系列XC7Z045/XC7Z100 SoC处理器设计。
TMS320C6678每核心主频可高达1.25GHz，XC7Z045/XC7Z100集成PS端双核ARM Cortex-A9 + PL端Kintex-7架构28nm可编程逻辑资源。核心板内部DSP与ZYNQ通过SRIO通信总线连接。

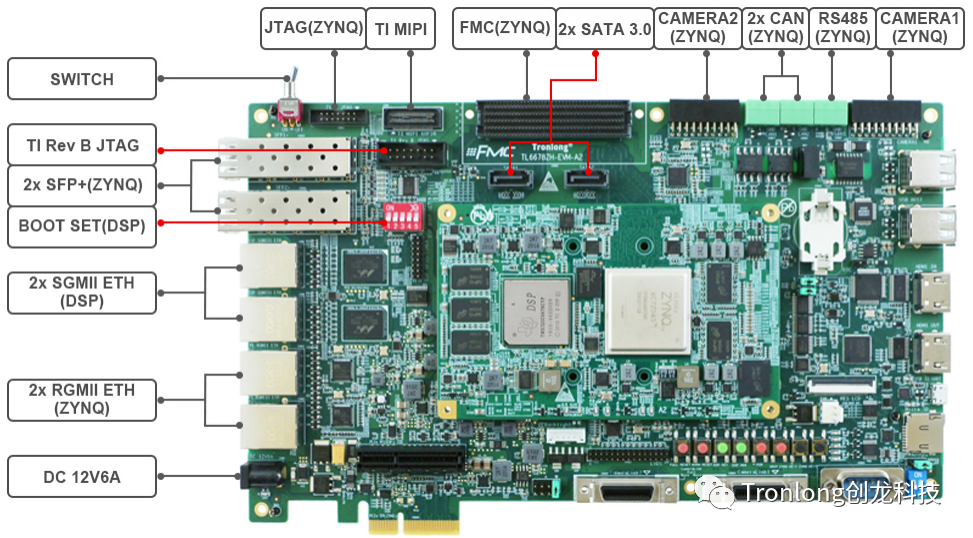

评估板接口资源丰富，引出双路CameraLink、双路SFP+光口、四路千兆网口、双路SATA、双路PCIe、四路USB、双路CAN、双路CAMERA、HDMI IN/OUT、LVDS、LCD、RS485、RS232、Micro SD、HPC FMC等接口，方便用户快速进行产品方案评估与技术预研。

案例一：基于SRIO的DSP+ZYNQ核间通讯案例

案例二：基于CameraLink、SDI、PAL的目标追踪视觉方案

案例三：基于AD9361软件无线电方案

备注：此案例源码需购买评估板+AD9361模块方提供。如需购买评估板+AD9361模块，请与我司联系。

1.案例说明

本案例基于ADI AD9361模块AD-FMCOMMS3-EBZ和创龙科技TL6678ZH-EVM评估板搭建AD9361 RF(Radio Frequency)收发测试平台，实现QPSK(Quadrature Phase Shift Keying)数字调制和FM(Frequency Modulation)收听。AD-FMCOMMS3-EBZ模块开发官方参考链接：https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms3-ebz。

2.案例测试

2.1QSPK数字调制测试

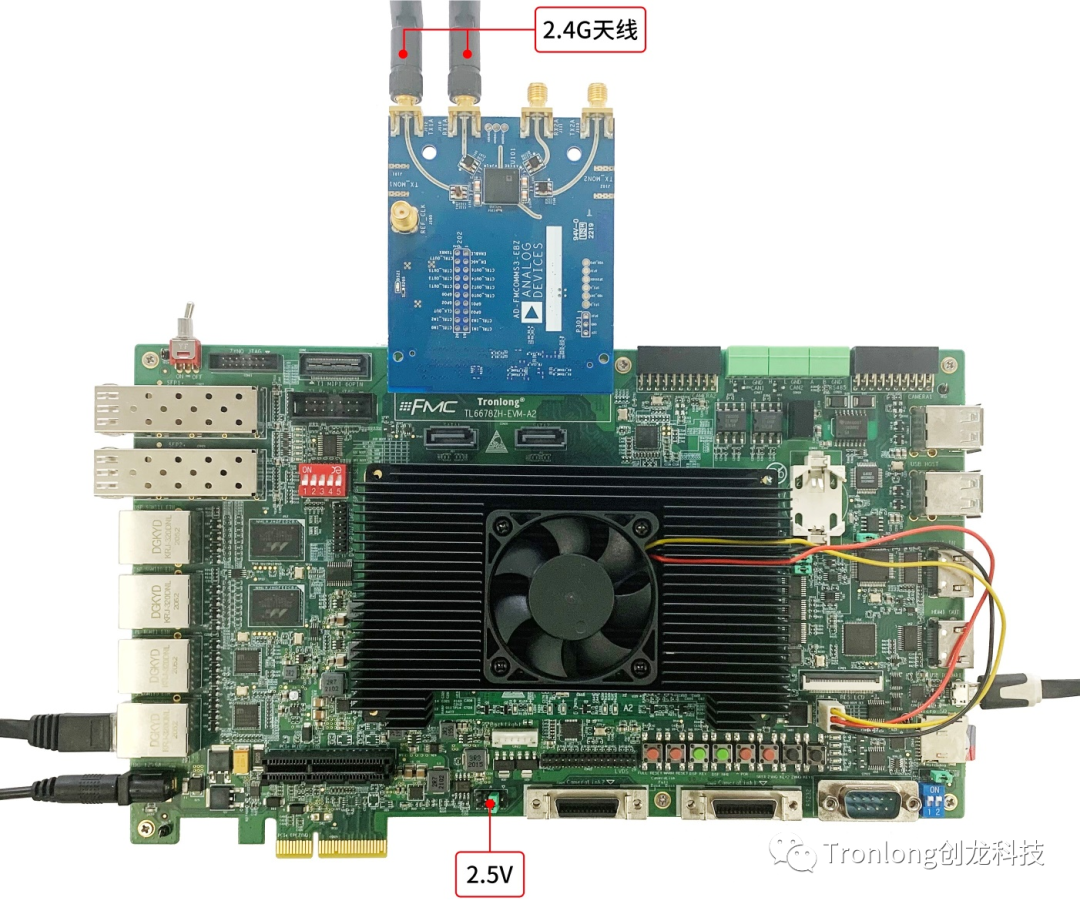

请将AD-FMCOMMS3-EBZ模块的TX1A、RX1A分别连接2.4G天线，并将模块连接至评估板FMC接口，评估板J1跳线帽选择2.5V档位，以配置FMC IO的BANK电压为2.5V，同时使用网线将评估板PS RGMII0 ETH网口和Ubuntu上位机连接至同一个路由器。

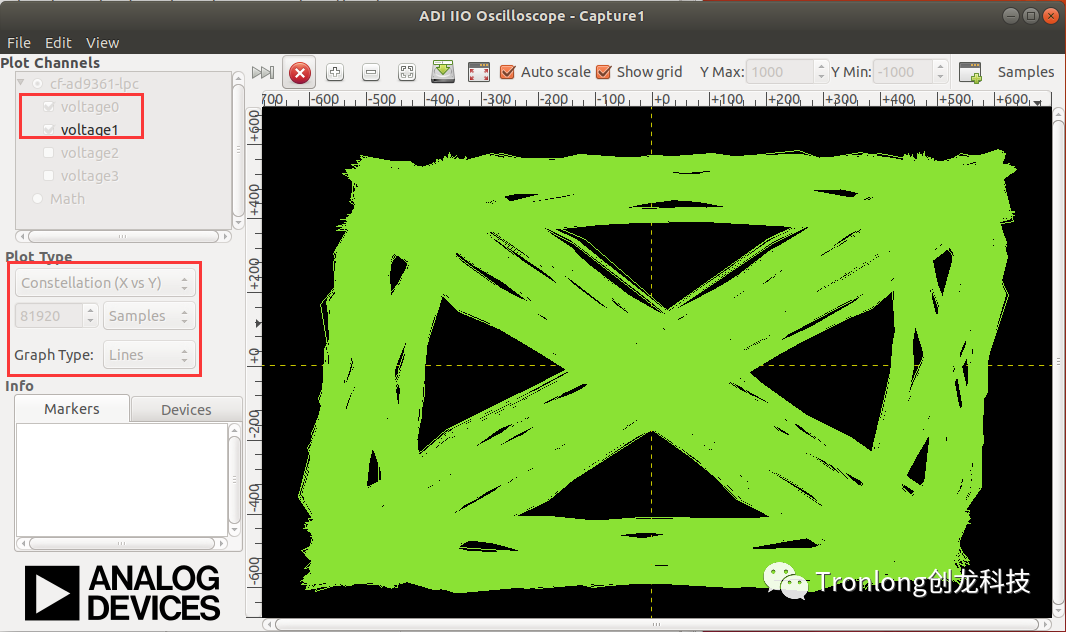

（1）线状形式星座图a)Plot Channels勾选voltage0和voltage1。b)Plot Type选择Constellation(X vs Y)，设置81920个采样点，设置Graph Type类型为Lines。c)点击

启动数据显示。

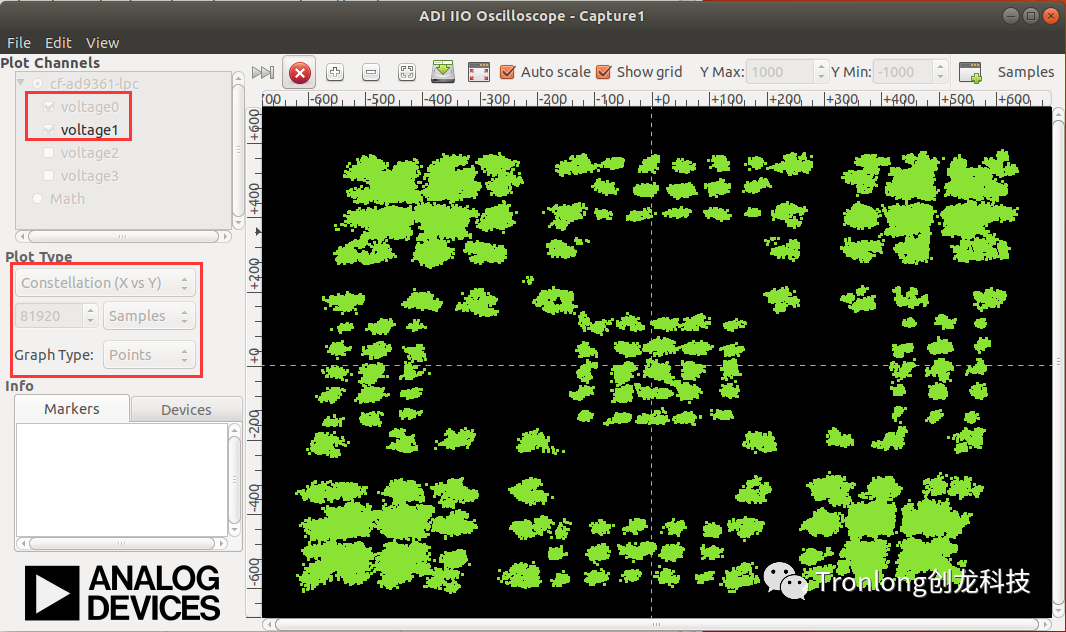

（2）点状形式星座图a)Plot Channels勾选voltage0和voltage1。b)Plot Type选择Constellation(X vs Y)，设置81920个采样点，设置Graph Type类型为Point。c)点击

启动数据显示。

2.2FM收听测试
请将AD-FMCOMMS3-EBZ模块的RX1A连接FM天线，并将模块连接至评估板FMC接口，评估板J1跳线帽选择2.5V档位，以配置FMC IO的BANK电压为2.5V，同时使用网线将评估板和Ubuntu上位机连接至同一个路由器。将USB声卡连接评估板USB HOST接口，并将耳机连接USB声卡的音频输出端。

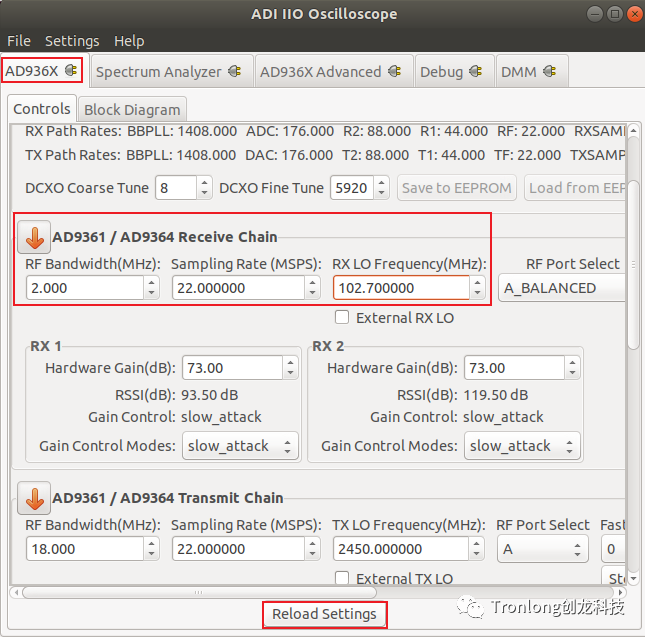

请按照如下方法，配置AD9361的接收链路。（1）设置RF Bandwidth为2MHz。（2）设置Sampling Rate为22MSPS。（3）设置RX LO Frequency为102.7MHz。（4）点击"Reload Settings"加载配置。

请按照如下方法，进行AD9361 RX 1的数据接收查看。（1）Plot Channels勾选voltage0和voltage1。（2）Plot Type选择Frequency Domain。（3）Average设置为10。（4）点击

启动数据显示。

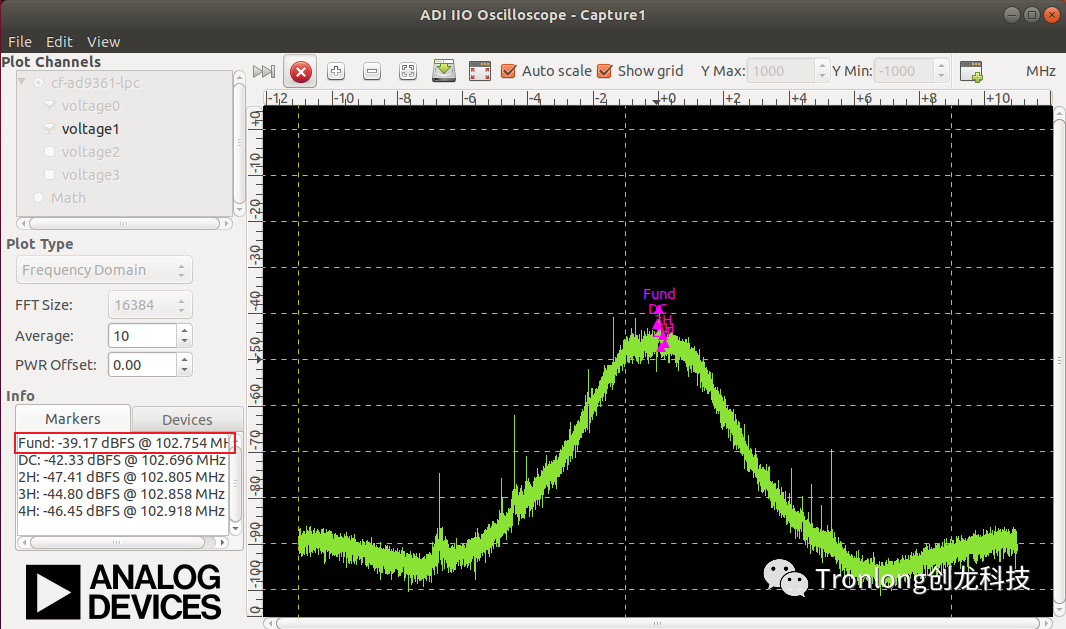

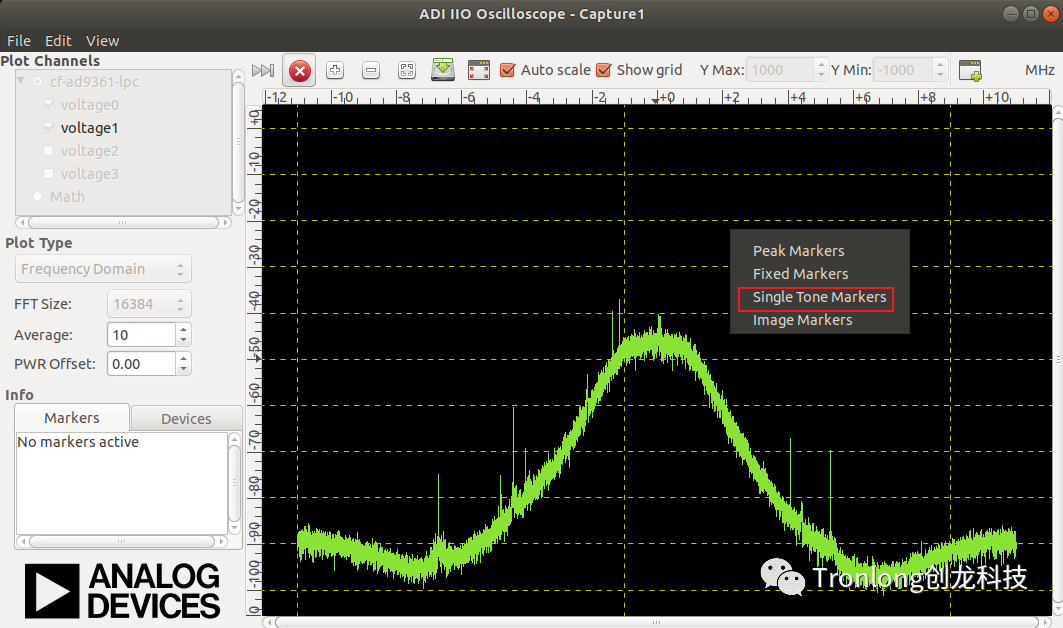

在频谱显示区域右键选择"Single Tone Markers"，可在左侧Markers窗口查看当前FM收听频点。
