智嵌物联串口服务器与组态王软件通信演示

本小节简要介绍智嵌物联ZQWL串口服务器与组态王软件通信的步骤。

具体要实现的功能：ModBus Slave软件用来模拟用户的ModBus RTU设备（从站），组态王软件模拟用户的TCP客户端软件（主站），通过串口服务器设备实现组态王软件对ModBus RTU设备寄存器的访问。

一、硬件准备

智嵌串口服务器一台(如型号ZQWL-EthRS-H4)；USB转串口线一条；网线一条；电脑一台。

二、软件准备

组态王软件6.55；ModBus Slave软件；智嵌物联串口服务器配置软件。

三、硬件连接

用网线将设备的网口连接至电脑的网口；用USB转串口线连接设备的PORT1和电脑。用电源适配器为设备供电。

图 1硬件连接

四、串口服务器参数配置

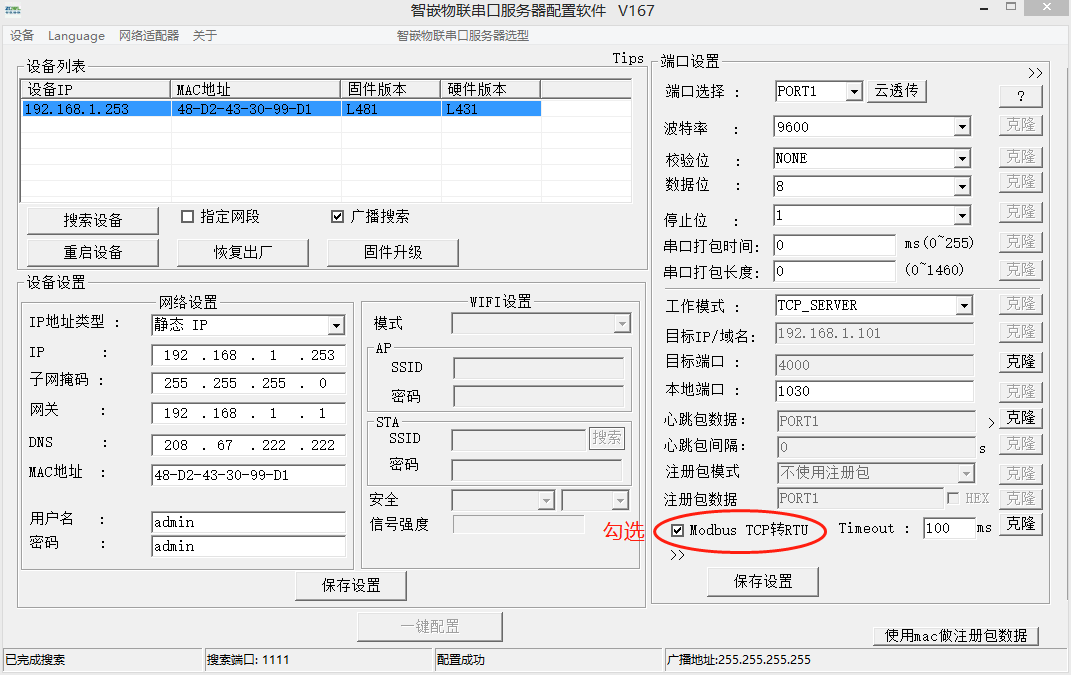

打开智嵌物联串口服务器配置软件，勾选启用“Modbus TCP转RTU”功能，其余参数默认即可，保存参数后重启设备。

图 2串口服务器设备参数配置

五、新建组态王软件工程

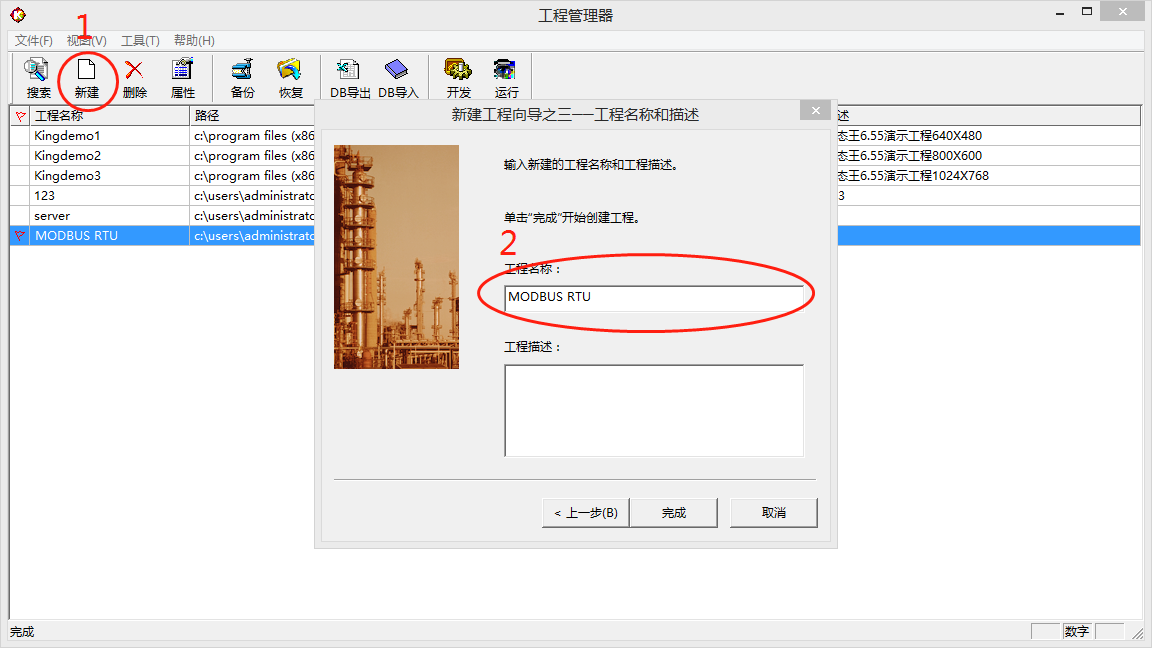

打开组态王软件6.55，新建工程“MODBUS RTU”。

图3组态王新建工程

六、组态王新建ModBus TCP设备

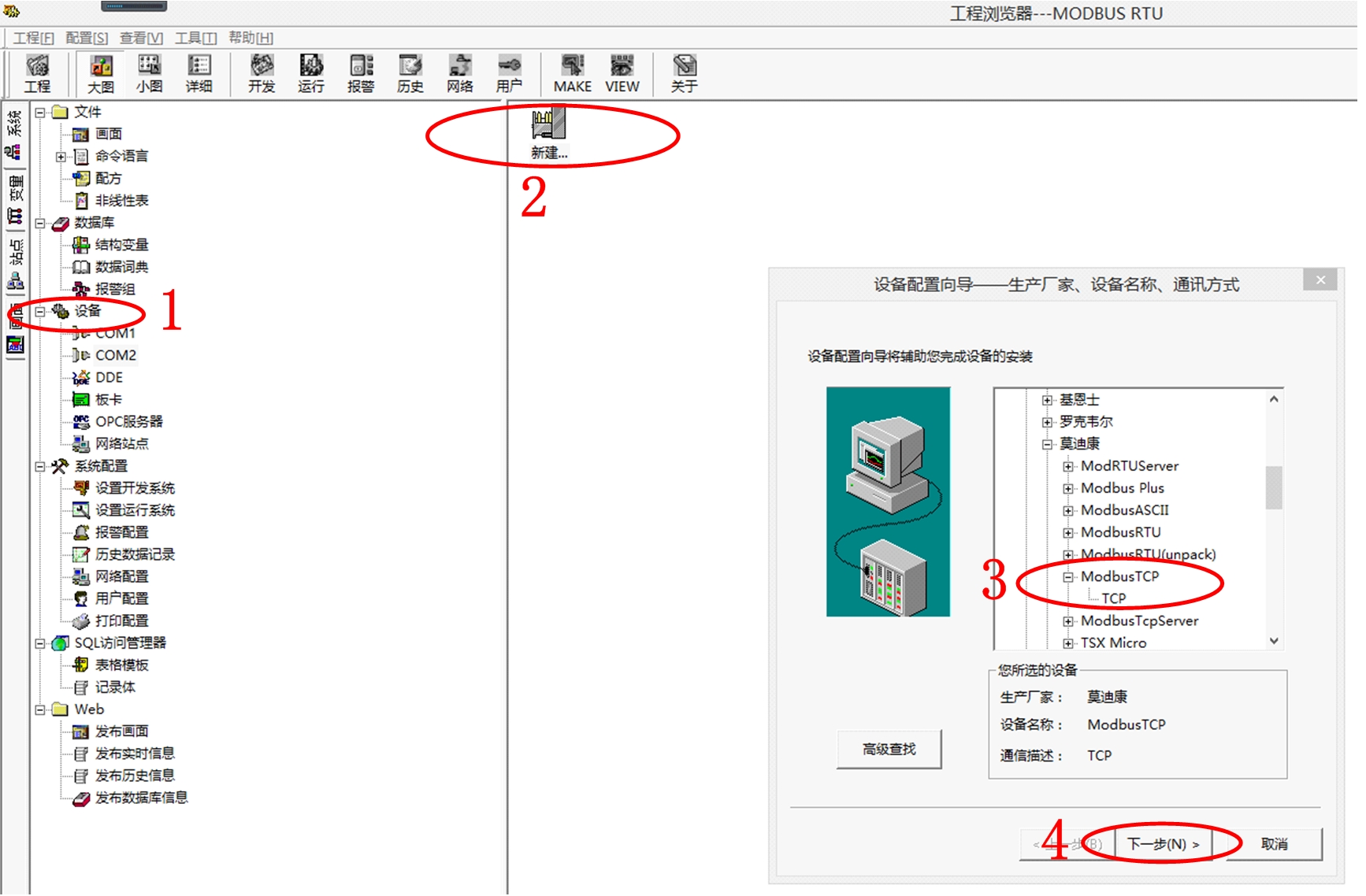

本此演示设备选择莫迪康的ModBus TCP设备，具体设置步骤如图4、图5、图6所示。

图 4组态王新建设备步骤1

图 5组态王新建设备步骤1

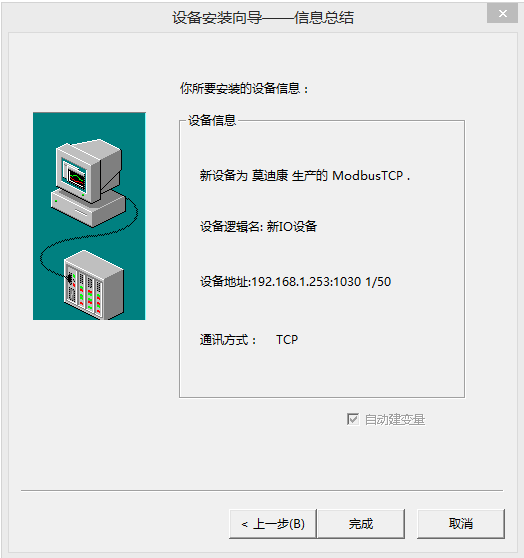

图 6新建设备完成

七、添加自定义变量

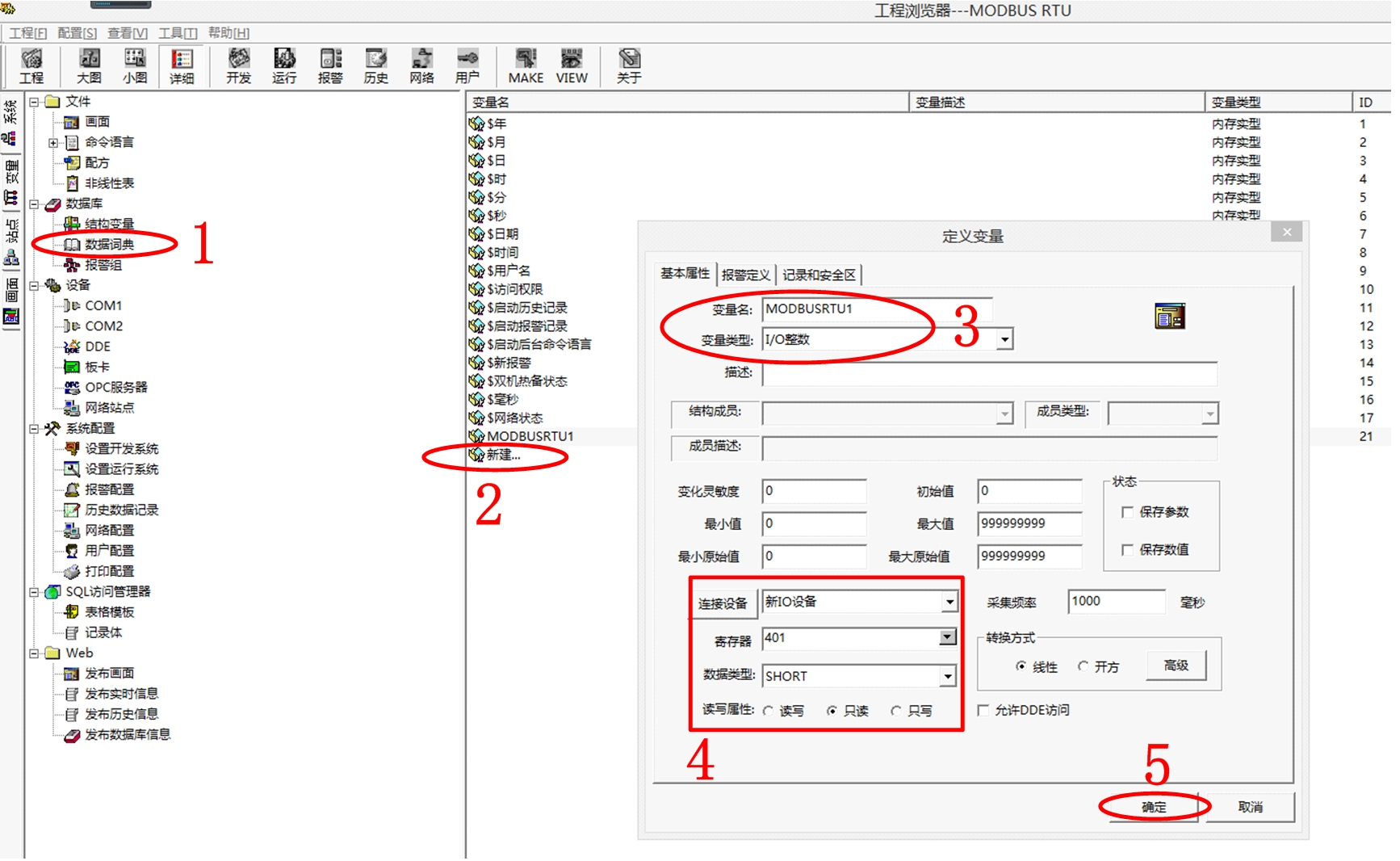

按图7所示步骤分别新建变量“MODBUS RTU1”、 “MODBUS RTU2” “MODBUS RTU3”、 “MODBUS RTU4”、 “MODBUS RTU5”，寄存器地址分别为“401”、 “402”、 “403”、 “404”、 “405”，分别代表功能码03，起始地址为0的第1、2、3、4、5个值。

图7组态王添加变量

八、创建新画面

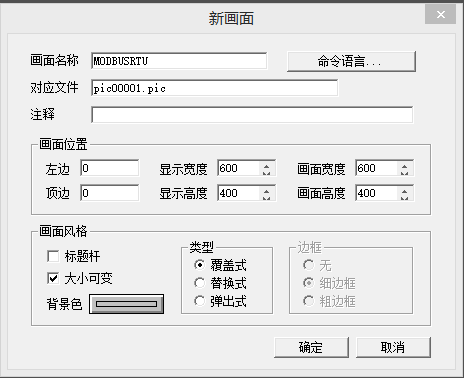

新画面取名“MODBUSRTU”，如图8所示。

图 8组态王创建新画面

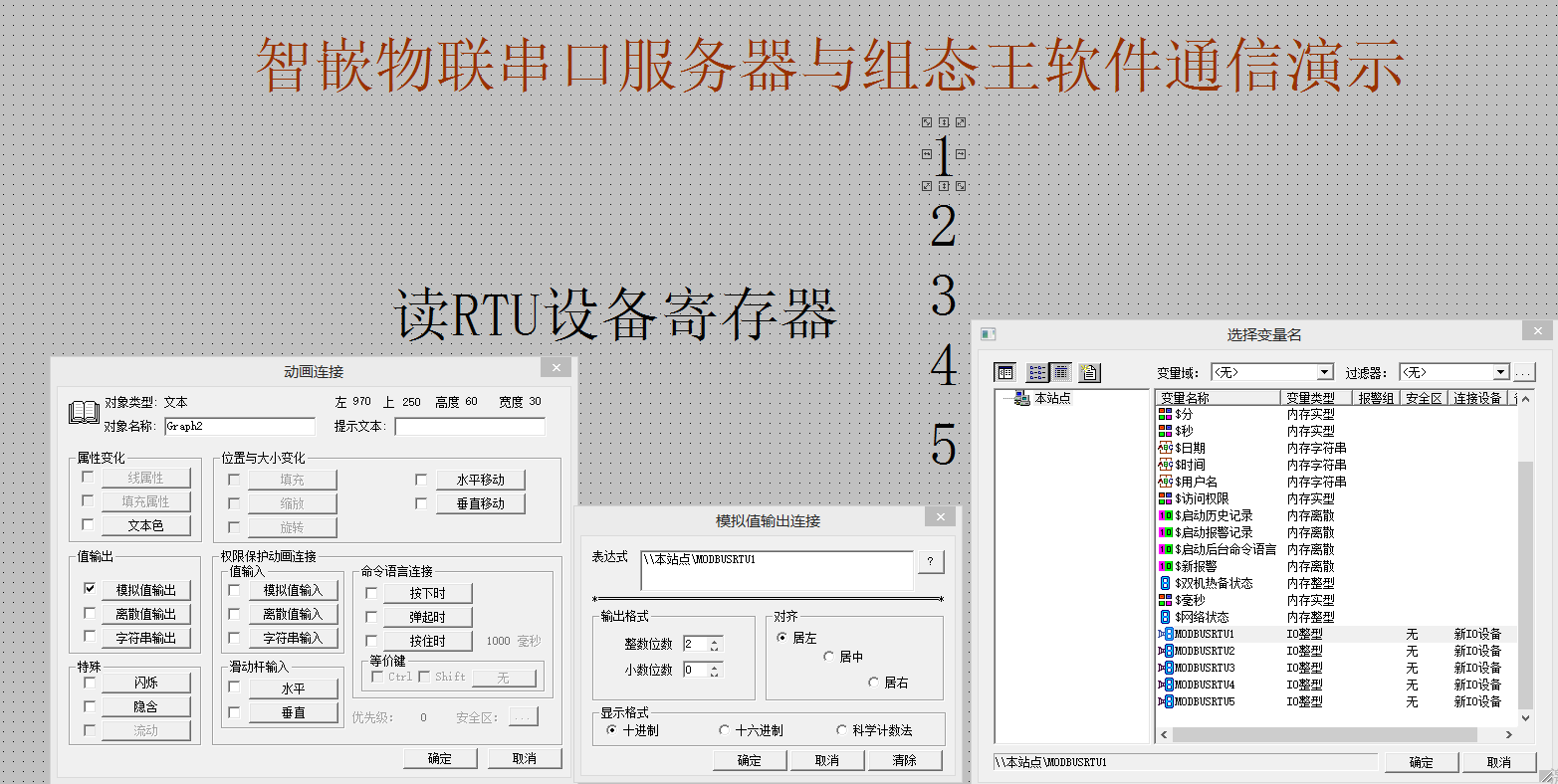

分别双击图中的“1、2、3、4、5”，在弹出的对话框中，按图步骤设置。设置好后，保存画面，并切换到View，如图9所示。

图 9组态王变量关联

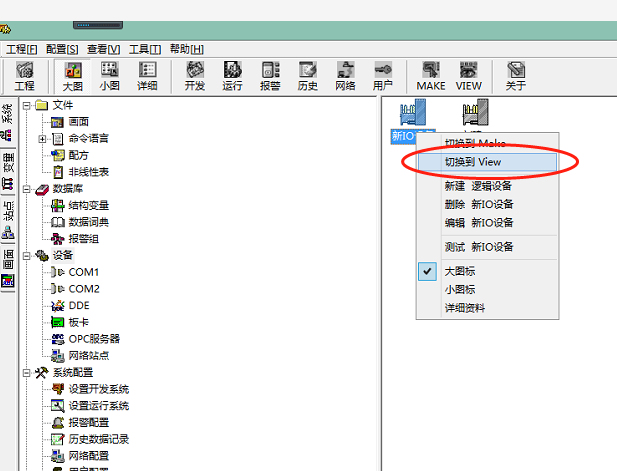

图 10组态王切换到View界面

九、打开ModBus Slave软件，并按图11、图12所示设置。

图 11ModBus Slave软件设置1

图 12ModBus Slave软件设置2

十、通信结果

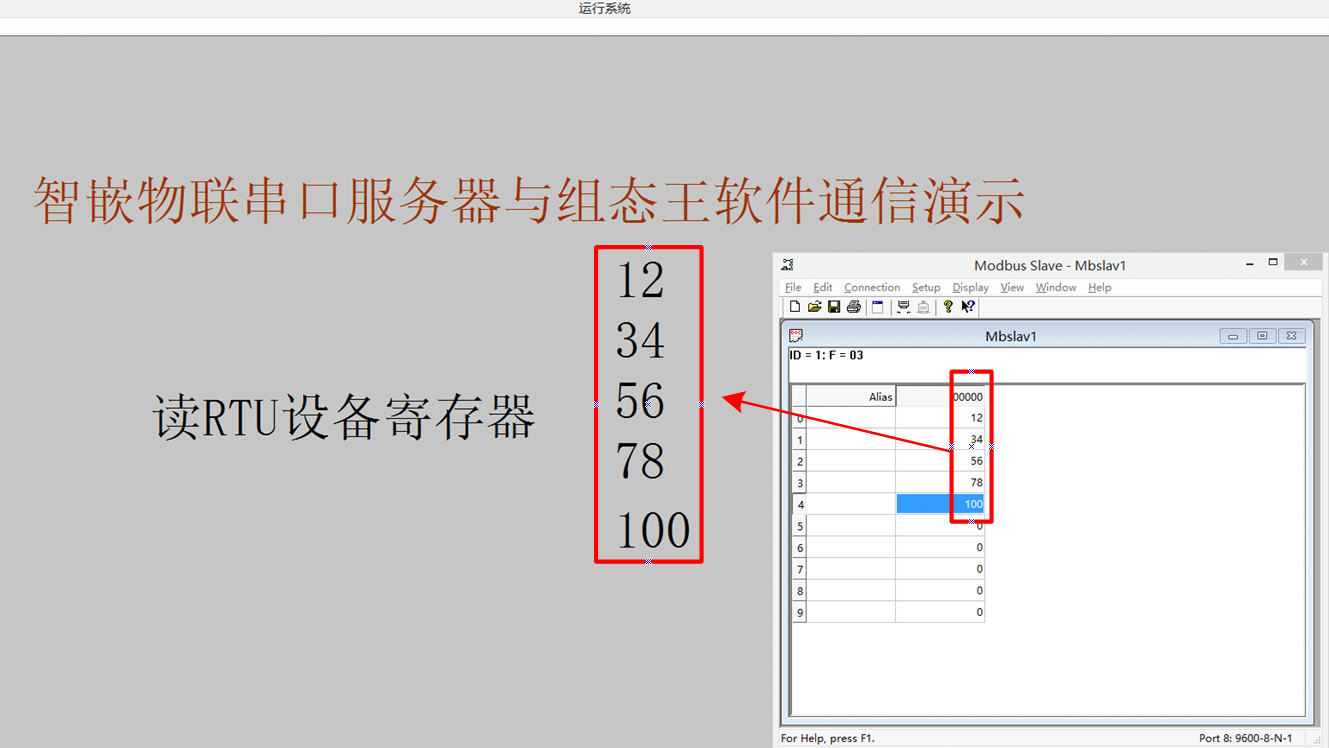

在ModBus Slave软件中输入不同的值，组态王软件中会实时的现实出来。如图13所示。

图 13组态王软件读取ModBus Slave寄存器值

另外，智嵌物联ZQWL品牌其他网络产品，也适用此方法，如智嵌物联ZQWL网络IO继电器板控制器ZQWL-IO-1BXRC8、4G继电器控制板ZQWL-GR2220M等。
