智嵌物联ZQWL网络IO控制器接入智嵌云控演示

智嵌物联ZQWL的网络IO控制器（云版本）支持接入智嵌云，实现设备的远程控制与检测。本文档以智嵌物联ZQWL的4路网络IO控制器(ZQWL-IO-1CXRC4)为例，介绍设备接入智嵌云的方法，以及实现网页控制及手机APP控制的方法。

一、硬件连接

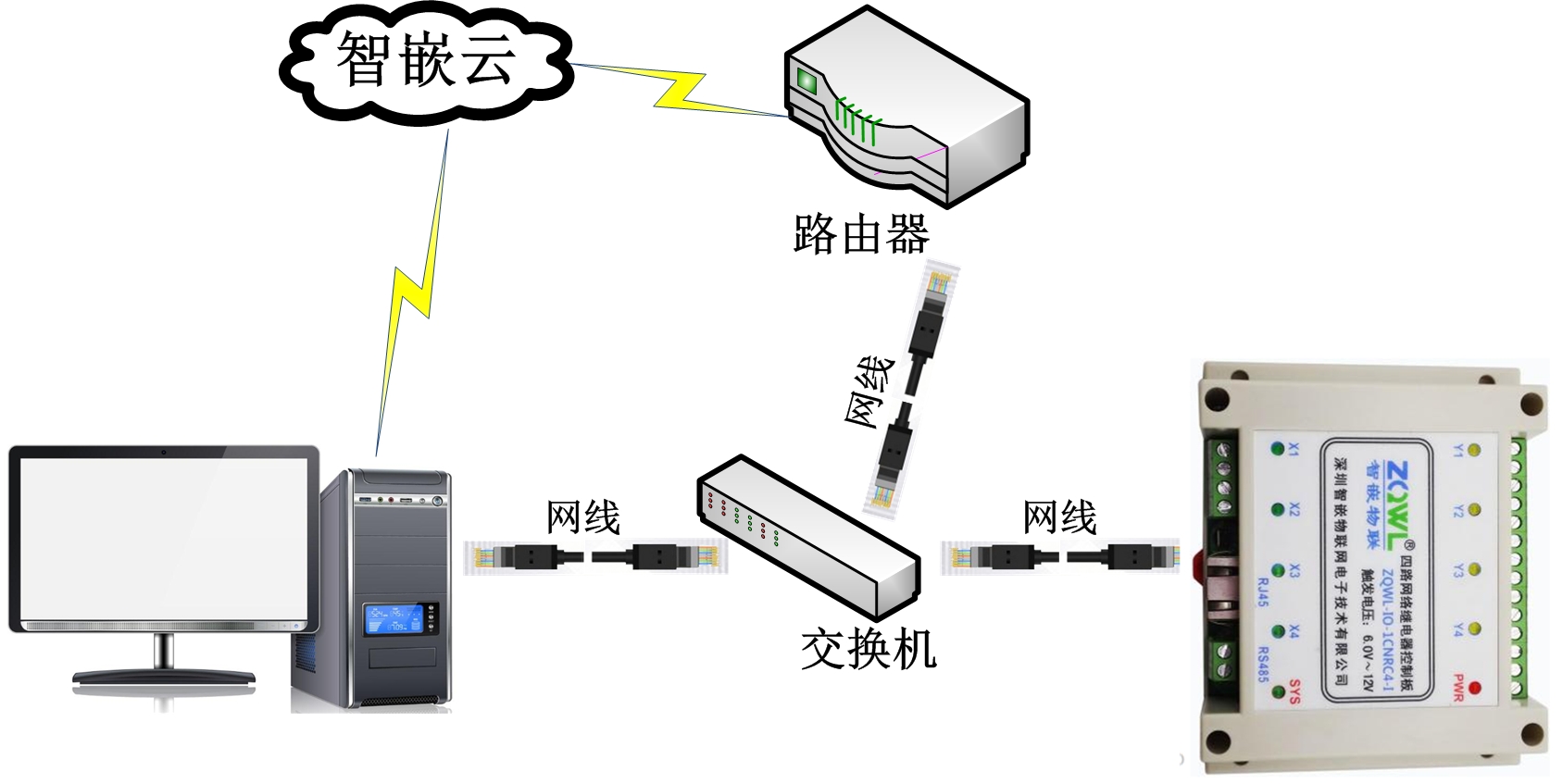

用交换机将IO控制器设备、路由器、电脑通过网线连接起来，如图1所示，用电源适配器为设备供电。供电后请先观察设备指示灯是否正常，如表1所示。

图 1硬件连接

表1设备指示灯意义

二、登录智嵌云平台账号

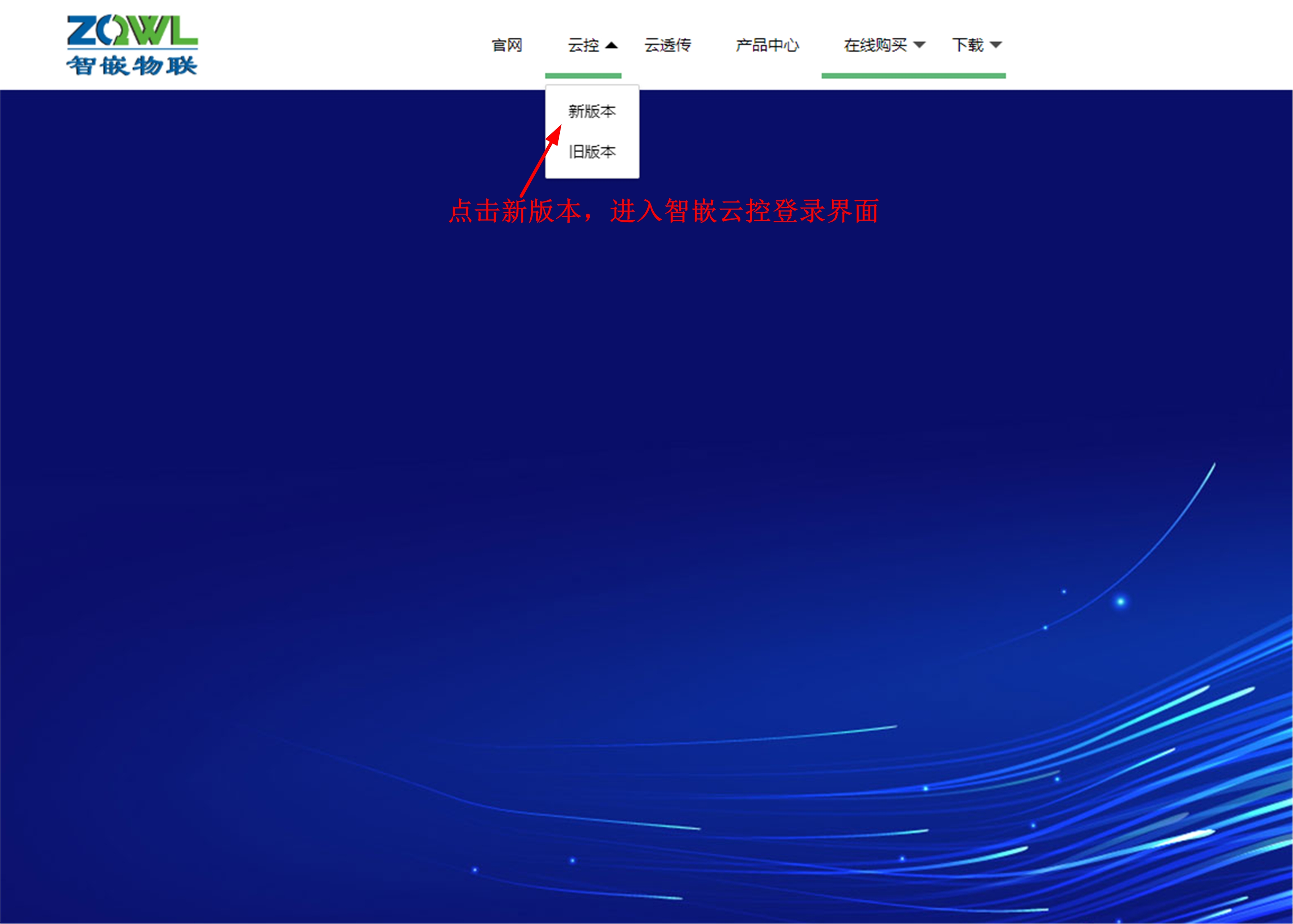

浏览器进入智嵌云管理平台，网址：www.zqwliot.com，选择智嵌云控的新版本界面，如图2所示。进入登录界面，注册并登录智嵌云平台账号，若已注册，直接登录即可，如图3所示。

图2智嵌云管理平台

图3智嵌云登录界面

三、创建项目

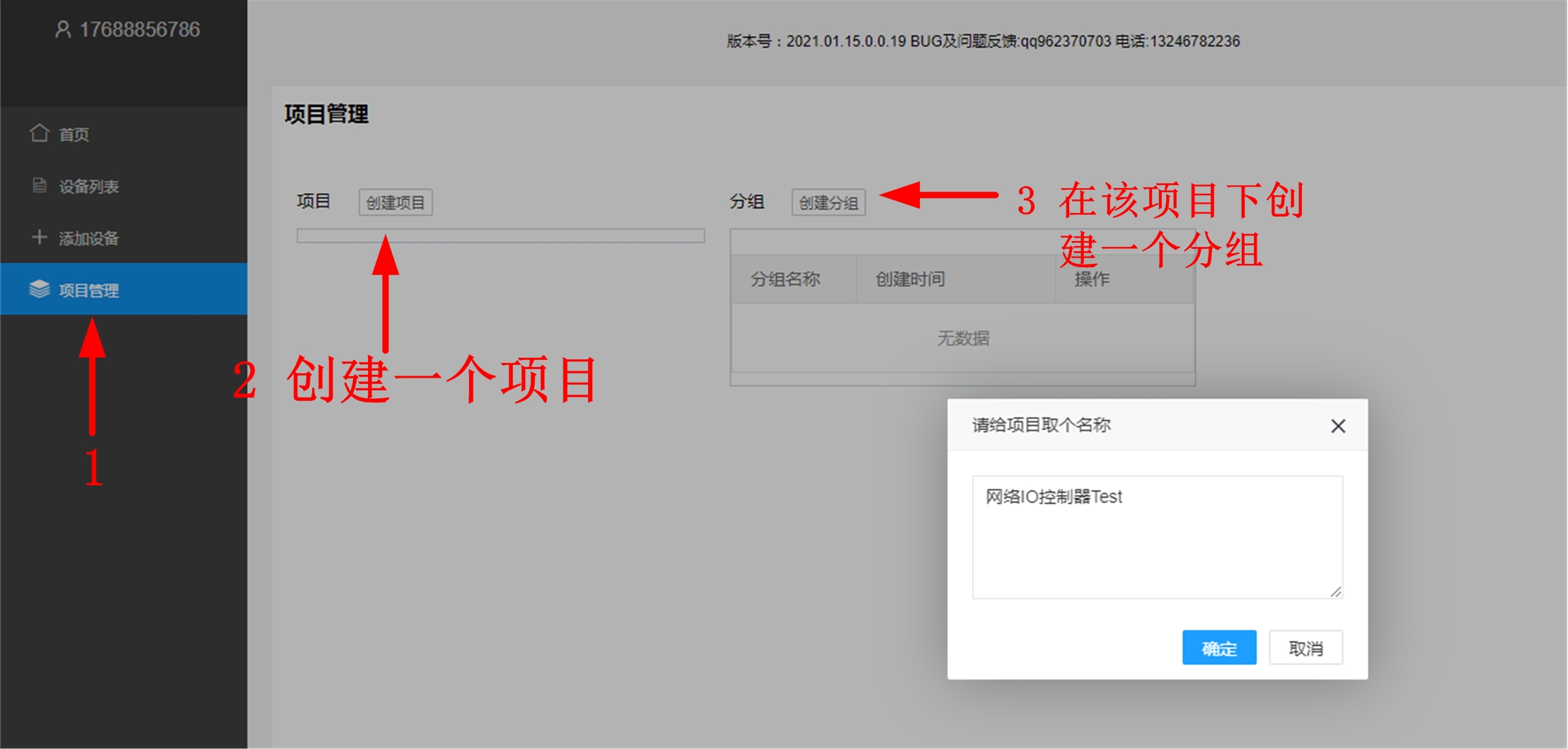

智嵌云平台是通过项目的方式来管理设备的，因此在用户添加设备之前要先创建一个项目及分组，如图所示。

图4智嵌云平台创建项目步骤

四、添加设备

此步骤的目的是在用户的账号下添加该设备，此步完成后，系统会自动生成SN号，该SN号会在绑定设备时用到。

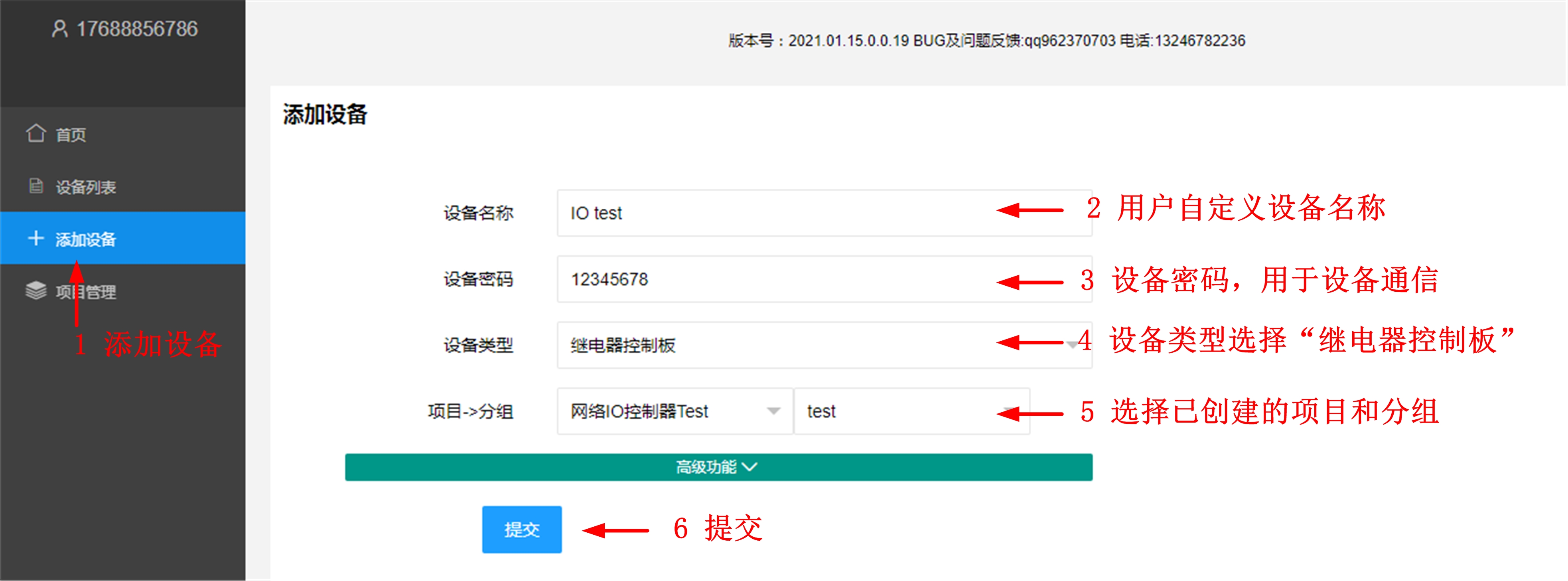

在已创建的项目分组下添加继电器控制板设备，具体步骤如图所示。

图5智嵌云平台添加设备步骤

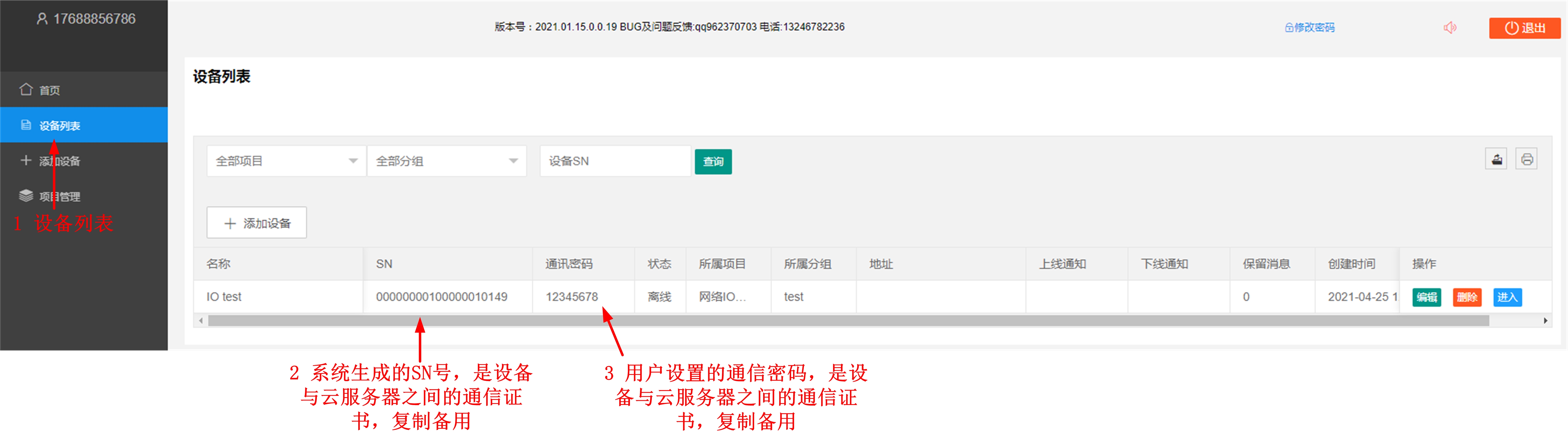

设备添加完成后，在设备列表菜单下找到刚添加的设备，复制设备SN及通讯密码，后面备用。

图6添加设备完成

五、配置设备参数

此步骤的目的是将网络设备与智嵌云平台建立连接。

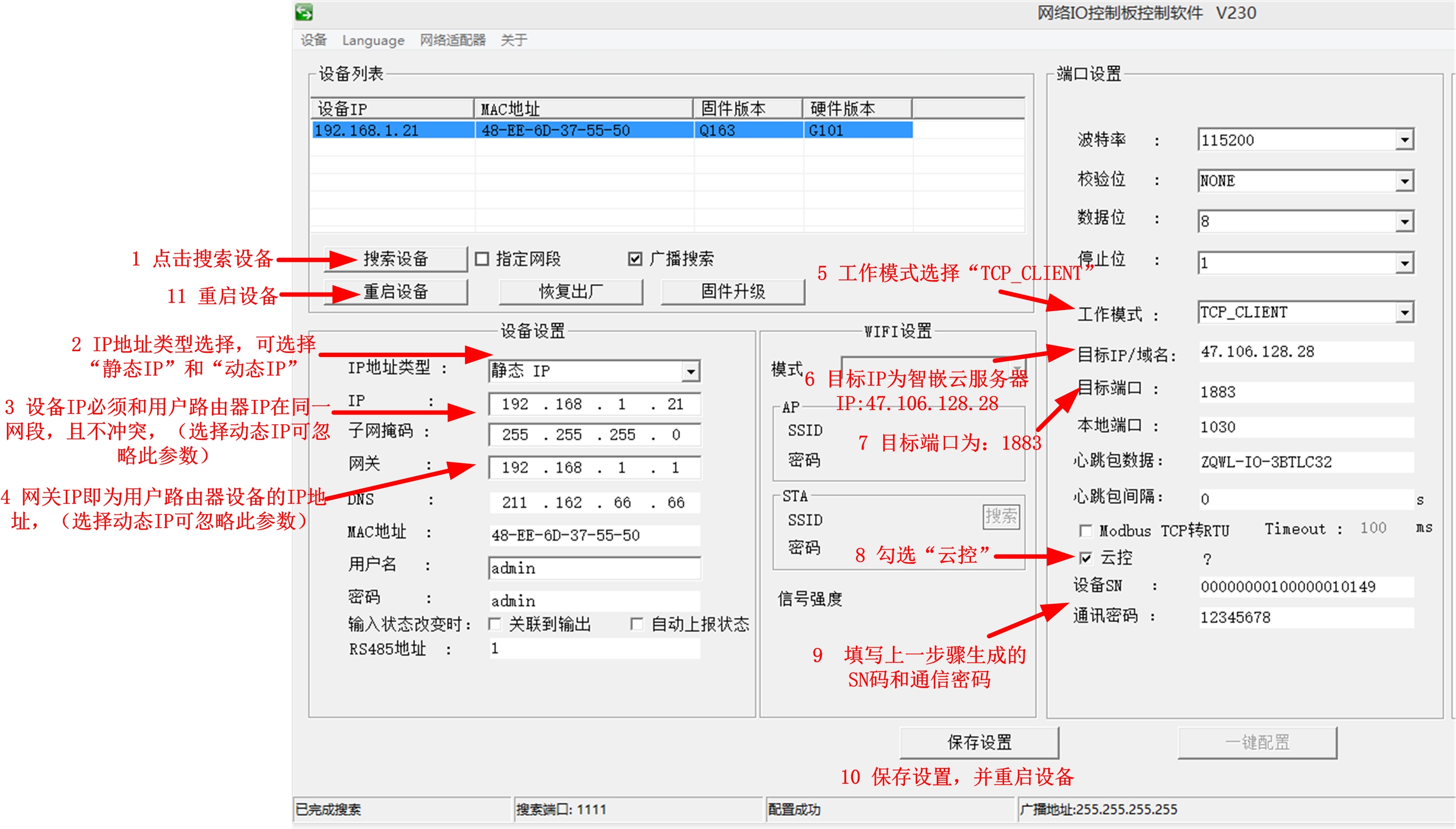

打开“网络IO控制板配置软件”，按图7所示步骤进行配置。

图7设备参数配置

六、网页控制

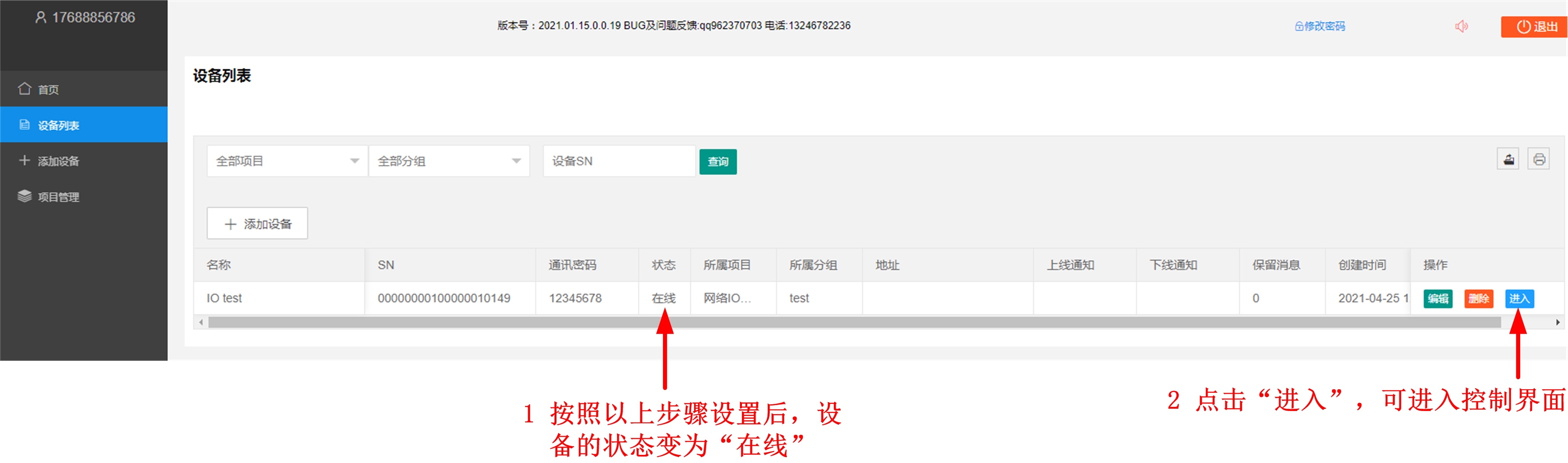

以上步骤完成后，设备已经接入到智嵌云上，如图8所示，设备已在线，此时可以通过网页或APP控制设备。

图8设备在线

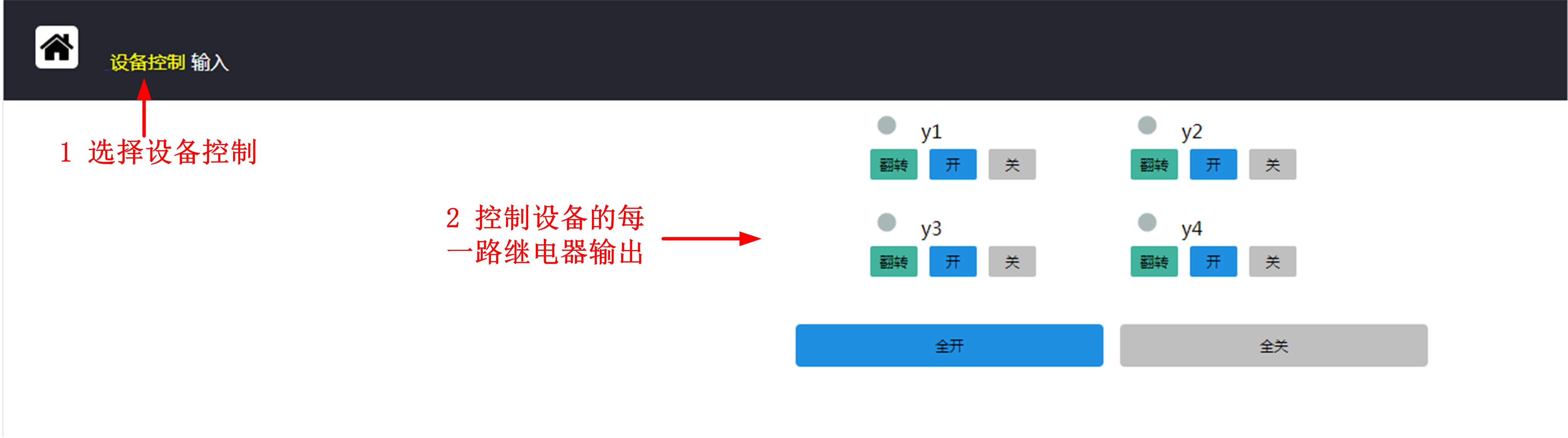

点击“进入”，可跳转到设备的控制界面，如图9、图10所示。鼠标点击每一路继电器的“开”、“关”、“翻转”，继电器会做出相应的动作。点击“刷新状态”，可实时获取设备的开关量输入状态。

图9设备控制界面

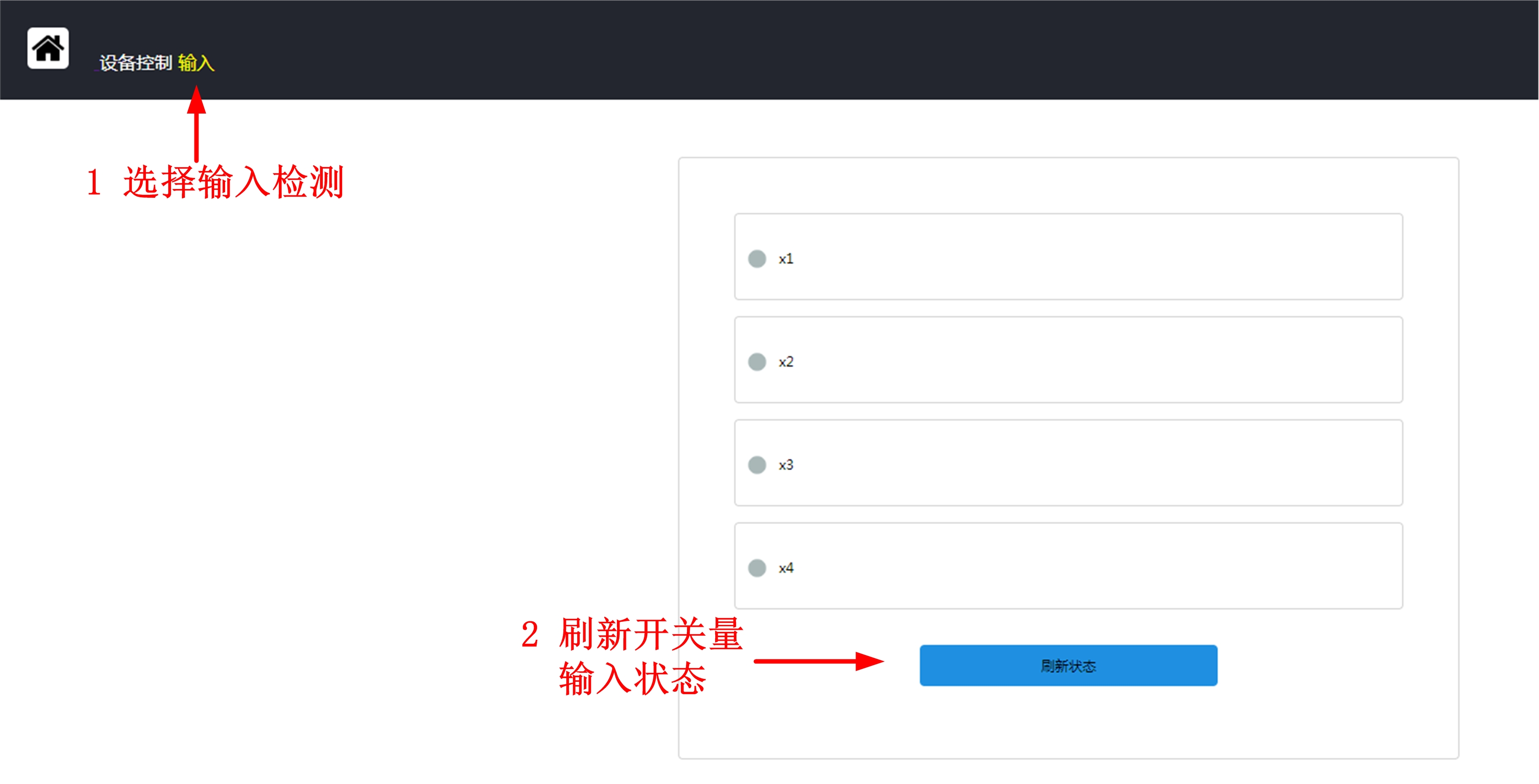

图10设备开关量输入检测界面

七、手机APP控制

下载“智嵌云控”APP。用手机浏览器扫面以下二维码下载APP安装包。

图11“智嵌云控”APP下载二维码

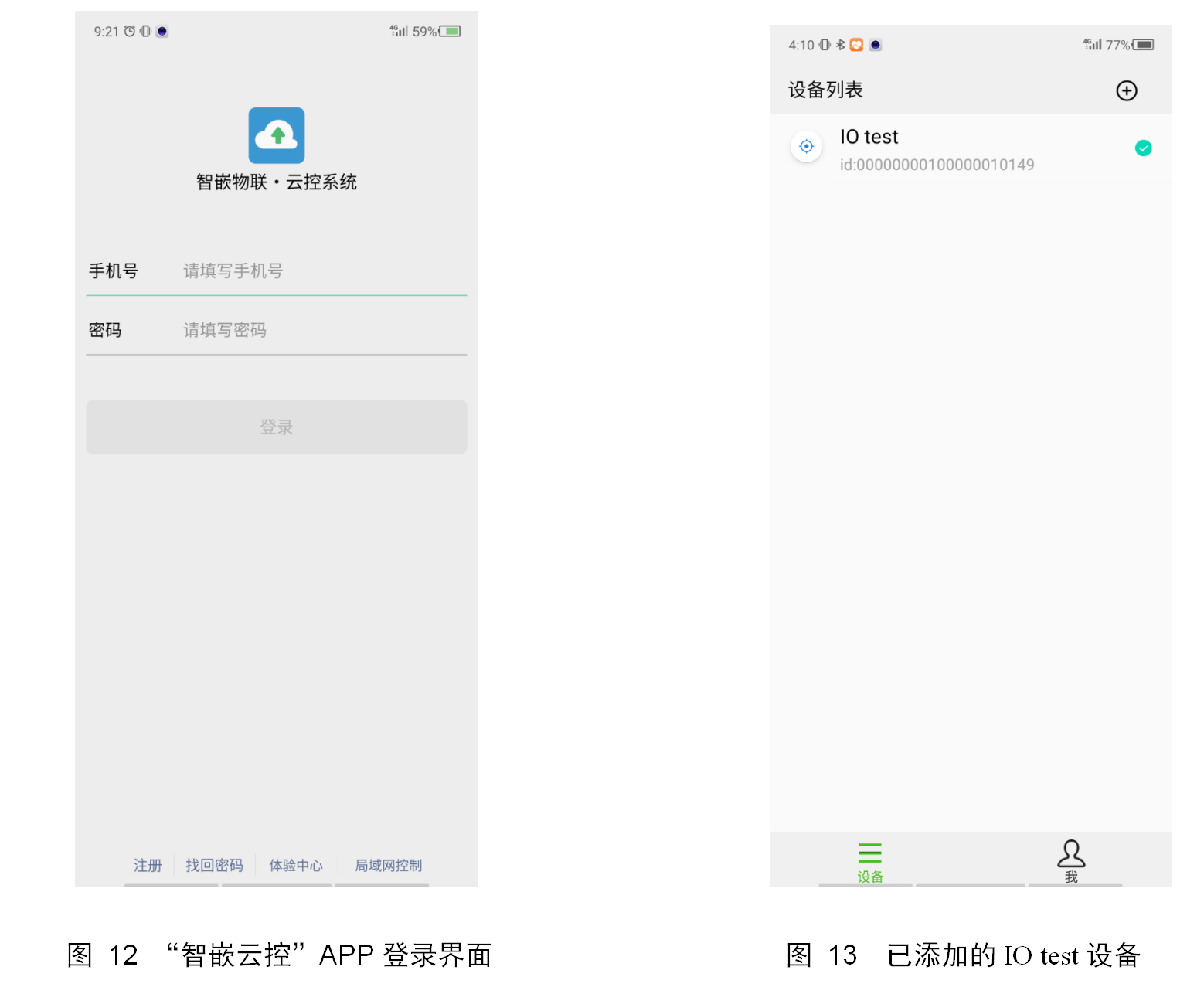

打开“智嵌云控”APP，进入登录界面（第一次使用需先注册智嵌云平台账号）。如图所示。

登录后，就可以看到之前添加的设备“IO test”了，如图12所示。

下面就可以对IO控制器进行远程控制了。如图14、图15、图16所示。

图16定时控制继电器输出

智嵌物联ZQWL的串口服务器系列产品（ZQWL-EthRS-F4D）、4G dtu rtu产品也可以用此方法接入智嵌云，实现远程控制。
