日前，米尔科技(米尔电子)发布了多篇关于MYS-8MMX开发板的测评公告，本期测评者从IV.FFMPEG功能、VI.Sobel边缘检测进行产品的评测，具体如下。如需要查看往期测评内容的可点击下方链接查看：

米尔MYS-8MMX开发板试用体验测评——tobot

再来一份关于米尔MYS-8MMX开发板试用体验测评报告——robe.zhang

米尔MYS-8MMX开发板试用体验测评——donatello1996

想要了解优秀测评者“卿小小_9e6”关于MYS-8MMX开发板测评原文的可以复制下方链接查看：

https://bbs.elecfans.com/user/2607029/posts/

【米尔MYS-8MMX开发板免费试用】-IV.FFMPEG功能测试-上

1.FFMPEG简介

FFmpeg是一套可以用来记录、转换数字音频、视频，并能将其转化为流的开源计算机程序。采用LGPL或GPL许可证。它提供了录制、转换以及流化音视频的完整解决方案。它包含了非常先进的音频/视频编解码库libavCodec，为了保证高可移植性和编解码质量，libavcodec里很多code都是从头开发的。

2.FFMPEG视频生成

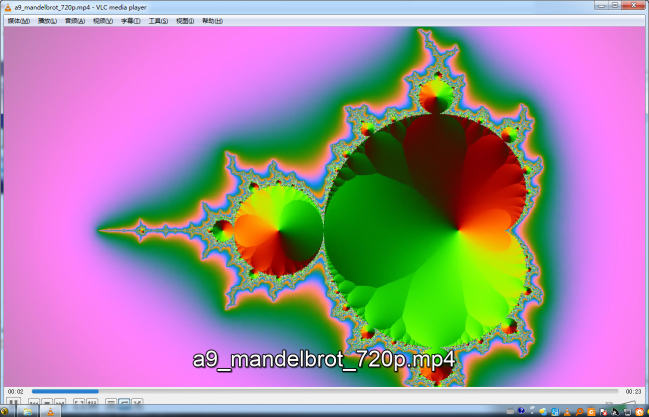

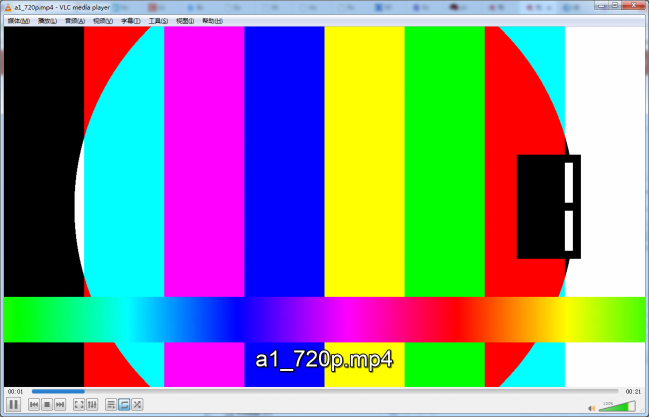

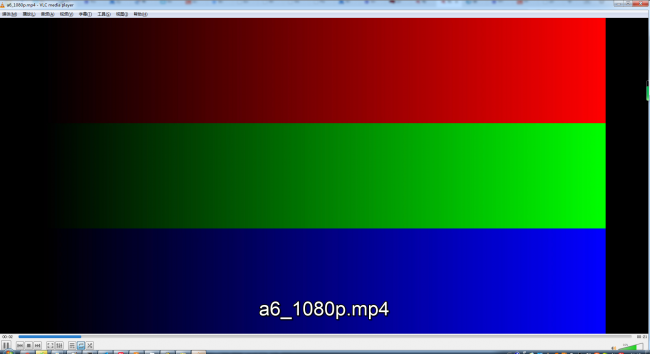

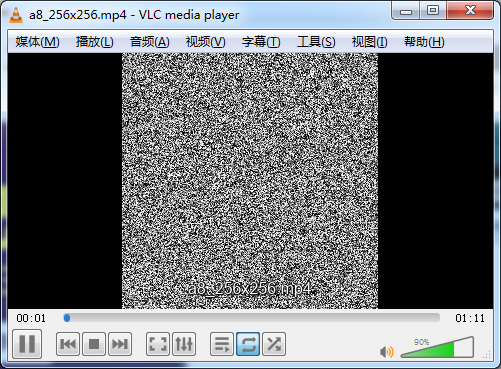

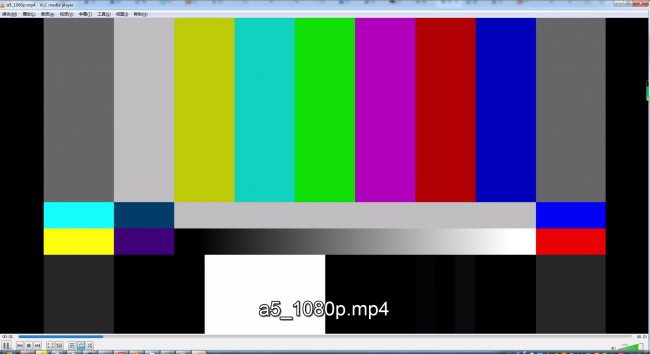

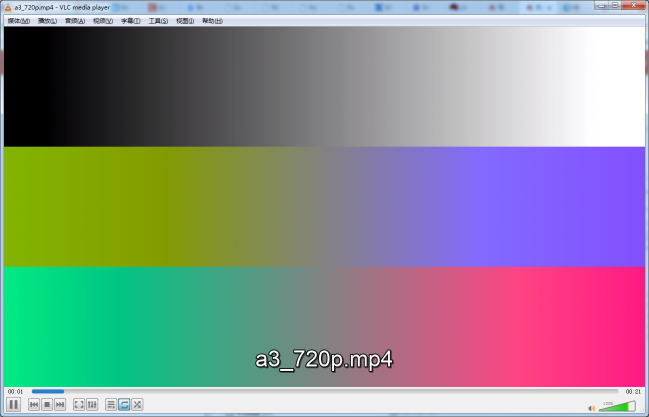

此处测试了诸如时钟、彩条、雪花、曼德尔曲线、画中画（PIP）等多种分辨率模式。详情可以查看压缩包“sh-ffmpeg_generate_video.rar”内的脚本。

（播放器使用的是VideoLAN）

1. VideoLan免费版软件下载地址

2. https://www.videolan.org/

【米尔MYS-8MMX开发板】-V.FFMPEG功能测试-下

废话不多说，此处实现画中画（LOGO、视频、文字）的功能。

1.视频画中画
2.LOGO画中画
3.TXT画中画

1. # a2_testsrc2_qcIF: 176x144

2. ffmpeg -re -f lavfi -i testsrc2=duration=21.0:size=qcif:rate=25 -vCodeclibx264 -r:v 25 a2_qcif.mp4

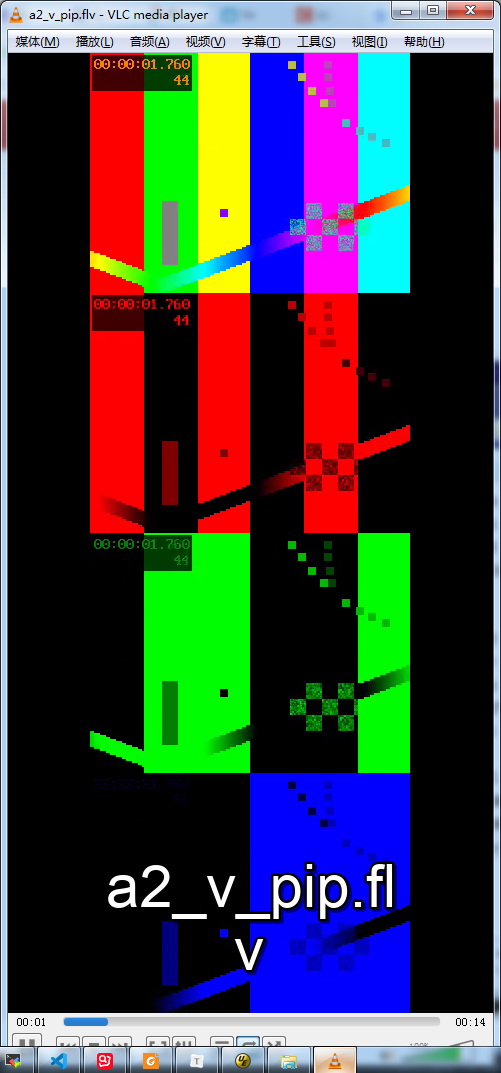

4. //------场排列-v

5. # a2_testsrc2_v_pip

6. # ffmpeg -re -f lavfi -i testsrc2 -vf \

7. # \"split=4[a][b][c][d]; \

8. # \ [b]lutrgb=g=0:b=0[x]; \

9. # \ [c]lutrgb=r=0:b=0[y]; \

10. # \ [d]lutrgb=r=0:g=0[z]; \

11. # \ [a][x][y][z]hstack=4" \

12. # \ -c:v libx264 a2_v_pip.flv

13. ffmpeg -re -f lavfi -i testsrc2 -vf "split=4[a][b][c][d];[b]lutrgb=g=0:b=0[x];[c]lutrgb=r=0:b=0[y];[d]lutrgb=r=0:g=0[z];[a][x][y][z]vstack=4" -c:v libx264 a2_v_pip.flv

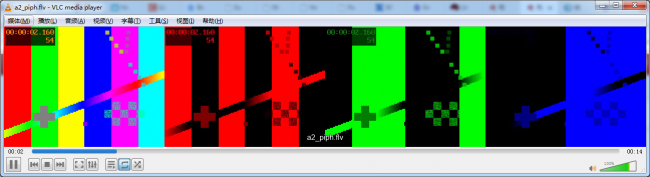

15. //------行排列-h

16. # a2_testsrc2_h_pip : default

17. # ffmpeg -re -f lavfi -i testsrc2 -vf \

18. # \"split=4[a][b][c][d]; \

19. # \ [b]lutrgb=g=0:b=0[x]; \

20. # \ [c]lutrgb=r=0:b=0[y]; \

21. # \ [d]lutrgb=r=0:g=0[z]; \

22. # \ [a][x][y][z]hstack=4" \

23. # \ -c:v libx264 a2_h_pip.flv

24. ffmpeg -re -f lavfi -i testsrc2 -vf "split=4[a][b][c][d];[b]lutrgb=g=0:b=0[x];[c]lutrgb=r=0:b=0[y];[d]lutrgb=r=0:g=0[z];[a][x][y][z]hstack=4" -c:v libx264 a2_h_pip.flv

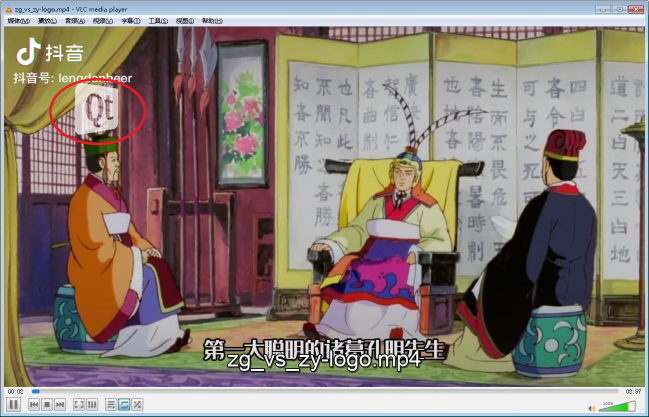

26. //------LOGO画中画

27. ffmpeg -i zg_vs_zy.mp4-vf "movie=logo.png,colorkey=black1.0 [wm]; [in] [wm] overlay=30:10 [out]" zg_vs_zy-logo.mp4

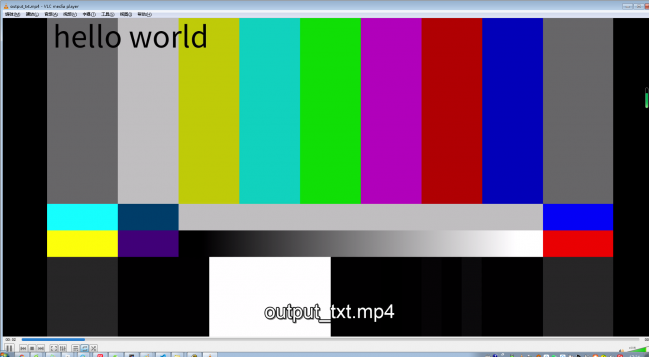

29. //------hello_world

30. # a1_helloworld

31. ffmpeg -i color.mp4 -vf "drawtext=fontsize=100:fontfile=FreeSerif.ttf:text='hello world':x=20:y=20" output_txt.mp4

【米尔MYS-8MMX开发板】-VI.Sobel边缘检测

1.功能简介

本案例使用 GStreamer API 通过 ARM Cotrex-A53 从 USB 摄像头获取 MJPEG 格式视频流并进行软件解码，然后使用 OpenCV 对图像进行 Sobel（边缘检测）算法处理，再将经过处理的图像在显示屏中实时显示。

//------参考链接：特征检测
https://homepages.inf.ed.ac.uk/rbf/HIPR2/featops.htm
//------参考链接：Sobel特征检测
https://homepages.inf.ed.ac.uk/rbf/HIPR2/sobel.htm

2.效果

CPU占用率约51%，Camera帧率约30fps，Sobel检测帧率约15fps。

//------sobel_edge_detection目录
sobel_edge_detection
|---run_sobel_edge_detection.sh
| //---执行脚本
|---bin
| //---可执行程序
|---src
| //---源代码（含Makefile）

//------run_sobel_edge_detection.sh内容
cd ./bin ;
./sobel_edge_detection -d /dev/video1 -w 1920 -h 1080 -f 30

3.源码

源码细节不做展开讲解。详细源码见附件压缩包。

4.注意事项

依赖很多opencv的库（v4.4），实际编译和执行使用的时候需要建立软链接。

软链接示例：

ln -s /usr/lib/libopencv_dnn.so.4.2 /lib/libopencv_dnn.so.4.4

---
